游戏主题雅典娜之盾周边结构设计

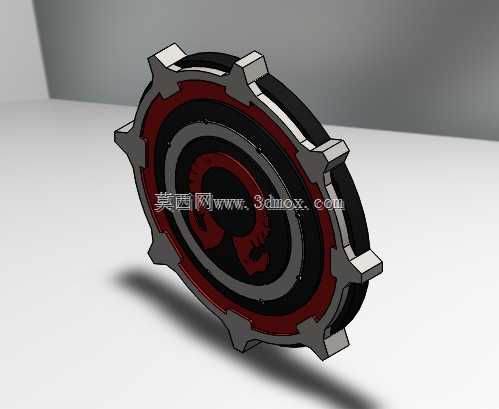

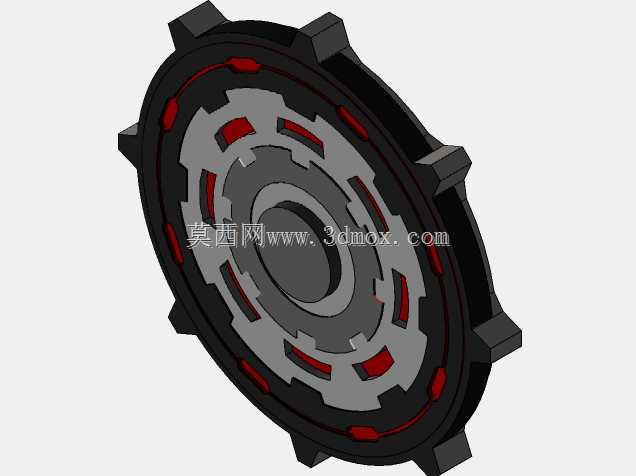

该款盾牌类文创道具的结构设计，首先围绕主题IP的视觉辨识度展开，整体采用多层嵌套的环形结构实现分层视觉效果，最外层的齿状凸起结构并非单纯装饰，每一处凸起都做了等角度圆周阵列排布，相邻凸起的夹角控制在45度，保证整体圆周方向的视觉对称性，同时凸起根部做了R2的圆角过渡，避免尖角在实体制作过程中出现应力集中导致的断裂问题。从实际应用场景来看，该结构既可以作为主题手办的配套展示配件，也可通过调整尺寸比例适配cosplay活动的手持道具需求，若作为桌面摆件使用，底部预留的平面支撑区域可直接搭配亚克力底座放置，无需额外设计支撑结构。设计过程中优先考虑了不同制作工艺的适配性，环形分层结构的每一层壁厚都控制在2mm以上，既满足3D打印的最小壁厚要求，也适配注塑成型的壁厚均匀性要求，避免出现缩痕、填充不足等工艺缺陷。盾面中心的主题标识区域采用下沉式结构设计，标识区域比最内层环形面低0.8mm，后续可通过填色、水转印、金属贴片粘贴等方式实现标识效果，无需额外拆分零件。盾体的整体厚度从边缘到中心呈渐变趋势，边缘齿状结构处厚度为8mm，中心区域厚度为12mm，重心集中在盾体几何中心位置，手持使用时不会出现偏坠的问题，作为摆件放置时也能保证足够的稳定性。相邻环形层之间预留了0.3mm的装配间隙，若采用分件打印后组装的制作方式，可直接通过过盈配合实现拼接，无需额外添加胶水或卡扣结构；若采用一体化打印，该间隙也可作为视觉分层的阴影槽，增强整体的立体感。盾体背面预留了标准的手持握把安装位，安装位为两个对称的矩形凸台，凸台上预留了M3的螺丝孔位，可根据使用需求安装不同尺寸的握把，或是安装挂墙配件实现墙面展示效果。所有外露的棱边都做了R0.5的倒角处理，既避免使用过程中划伤手部，也能在渲染或实体展示时避免出现过于生硬的反光效果。齿状凸起的顶面做了小平面处理，而非尖锐棱角，一方面提升了结构的抗冲击性能，另一方面在进行表面喷涂处理时，该平面可作为定位基准面，方便喷涂过程中的装夹固定。
