带双侧梯道的桥梁施工支架结构设计

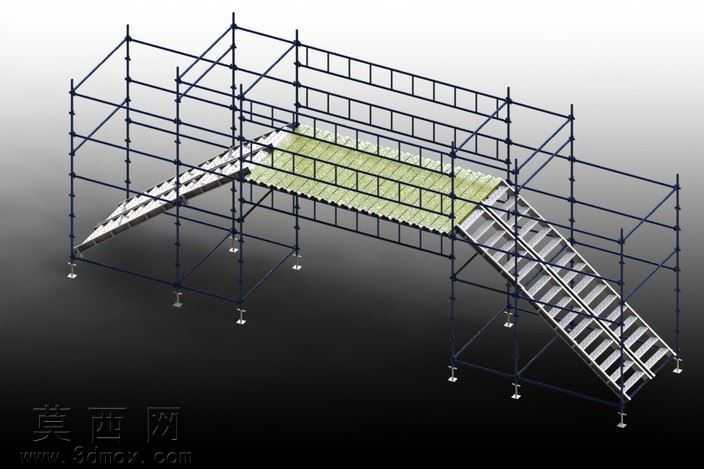

本作品为桥梁施工场景下的人行通道支架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循施工脚手架的结构规范，对每一处杆件连接、节点构造都做了精细化还原，整体模型无破面、无冗余几何元素，可直接用于施工方案演示、结构受力分析参考以及施工交底可视化素材。模型主体采用碗扣式脚手架作为支撑体系，竖向立杆按照等间距排布，每根立杆底部设置可调底座，用于适配施工现场不平整的地面工况，保证整体支撑结构的水平度与稳定性；水平横杆按照步距要求分层设置，与立杆通过标准化碗扣节点实现可靠连接，形成稳定的空间框架受力体系，能够承受人行荷载以及施工过程中的附加荷载。模型中部为水平人行通道平台，平台面板采用格栅式防滑板材建模，板材表面做了凹凸纹理的材质处理，模拟实际施工中使用的防滑钢跳板质感，平台两侧设置连续的防护栏杆，栏杆由上下两道横杆以及竖向挡杆组成，完全符合高空施工通道的防护要求，避免人员通行时发生坠落风险。通道两侧对称设置斜向梯道，梯道的踏步采用防滑金属板材质，梯道两侧同样设置防护栏杆与扶手，梯道的倾斜角度按照人行舒适坡度设计，梯道底部与脚手架横杆做刚性连接，保证梯道结构的整体稳定性，梯道与中部水平平台做平滑衔接处理，通行路径无突兀高差。渲染阶段采用哑光金属材质模拟脚手架钢管的质感，对防护栏杆做了亮面金属材质区分，平台格栅板采用半哑光防滑金属材质，可调底座采用铸铁哑光材质，整体光影采用柔和的环境光搭配定向主光源，清晰展现出支架的空间层次与结构细节，能够直观呈现桥梁施工人行通道支架的整体构造、连接方式以及各部件的装配关系，可用于施工方案汇报、安全培训演示以及临时结构设计参考。
