网带式隧道喷淋冷却输送加工设备

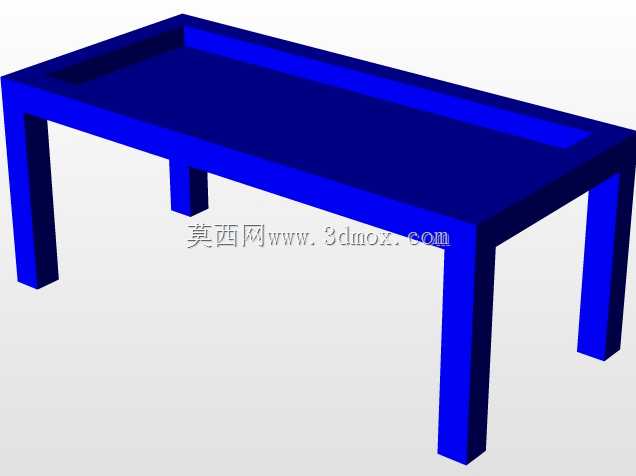

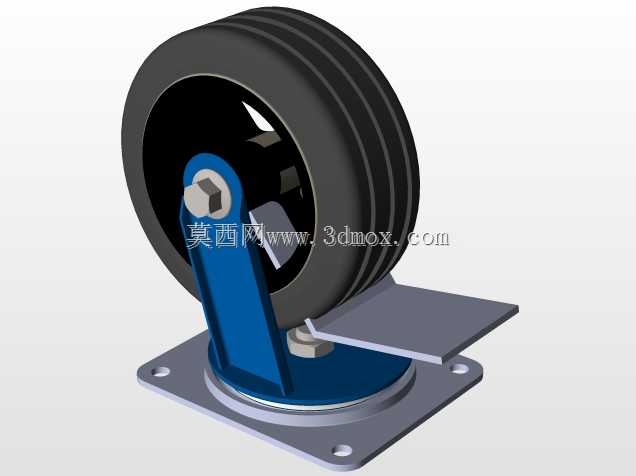

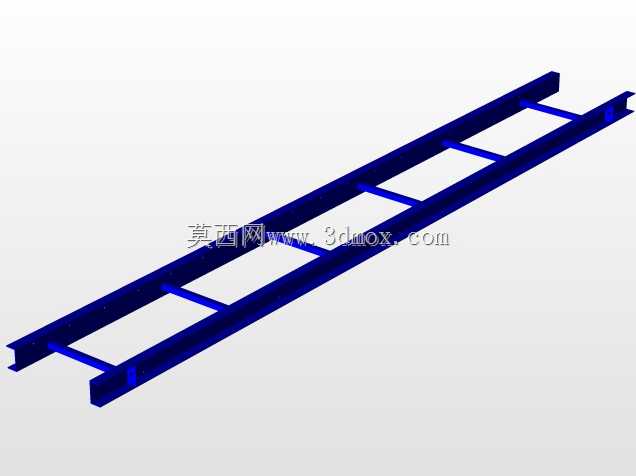

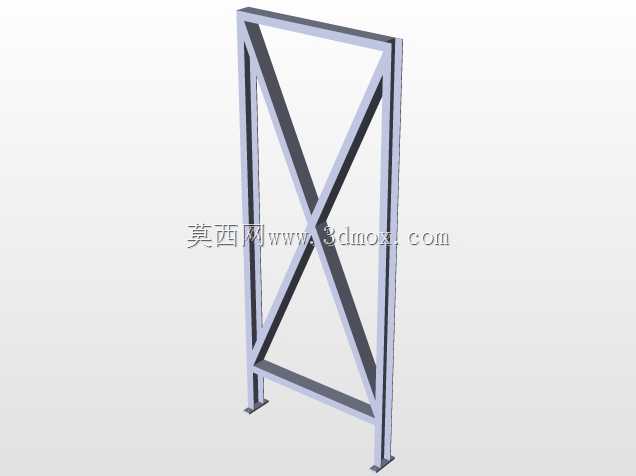

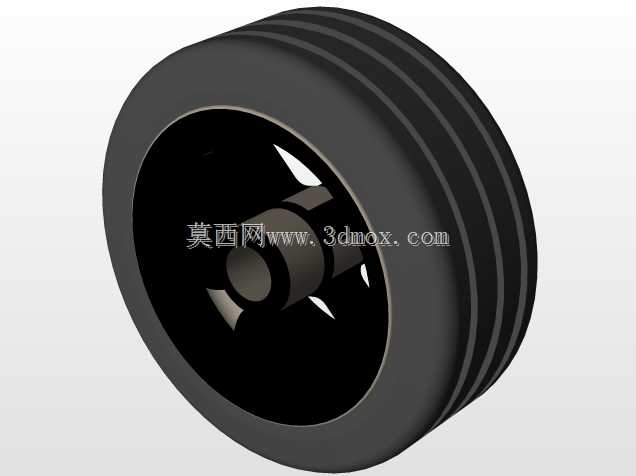

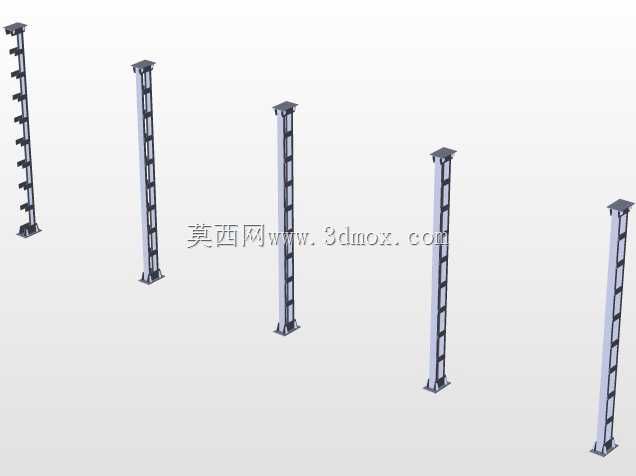

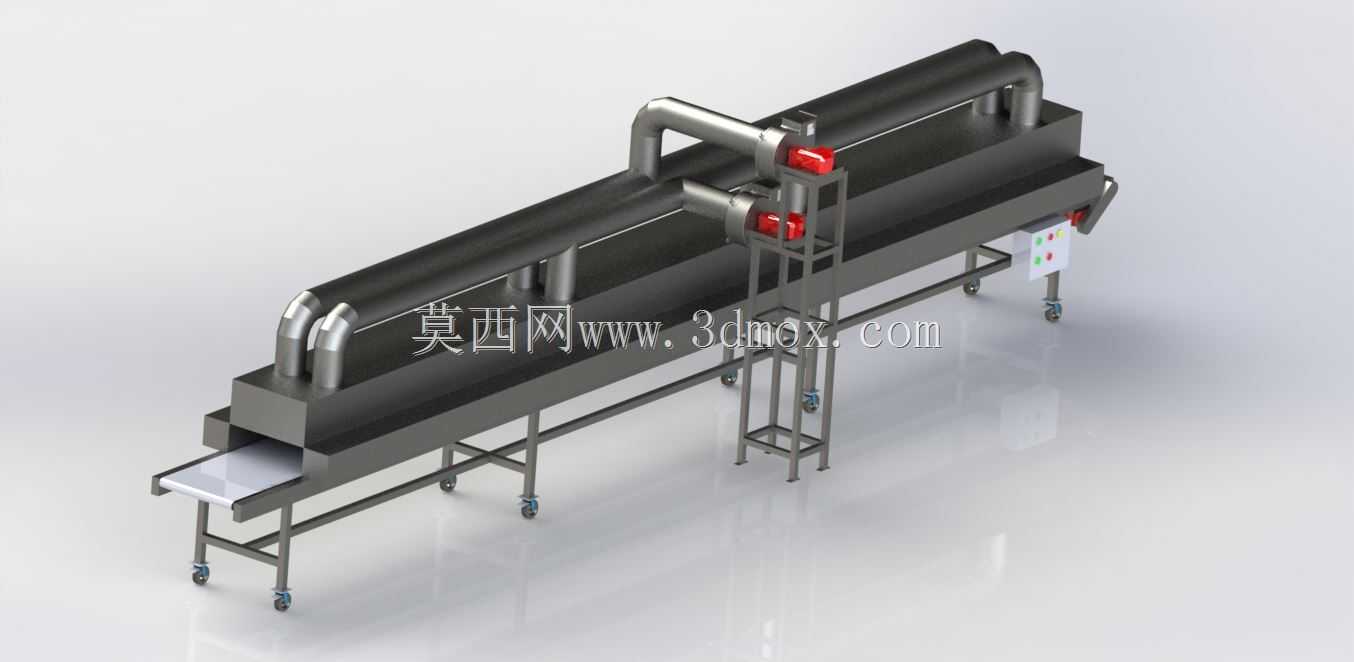

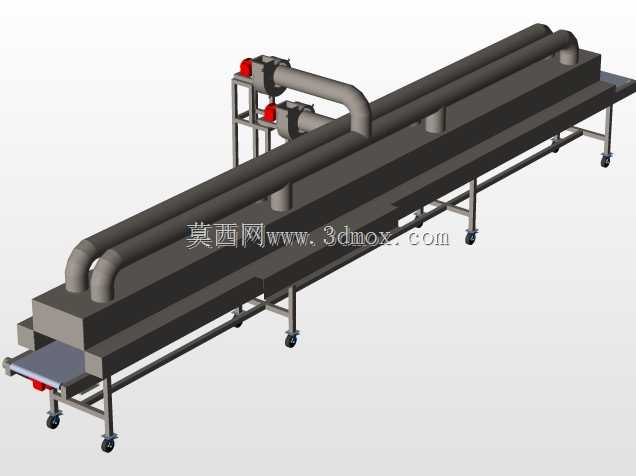

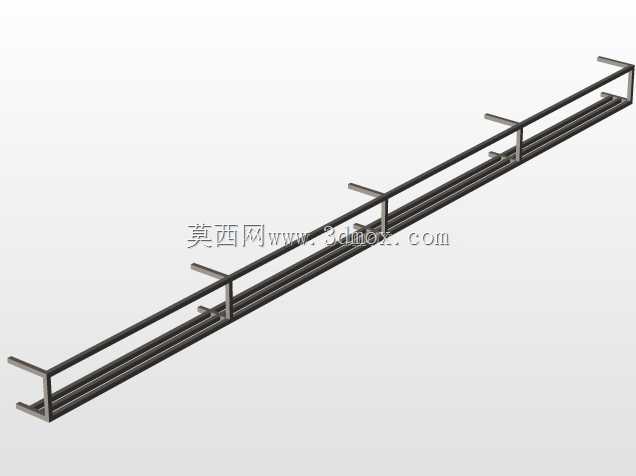

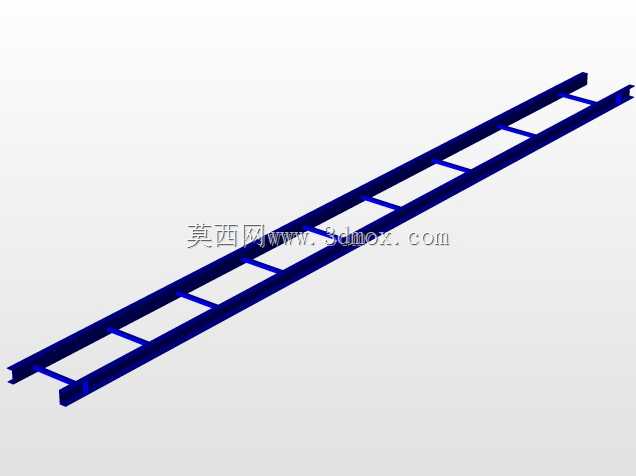

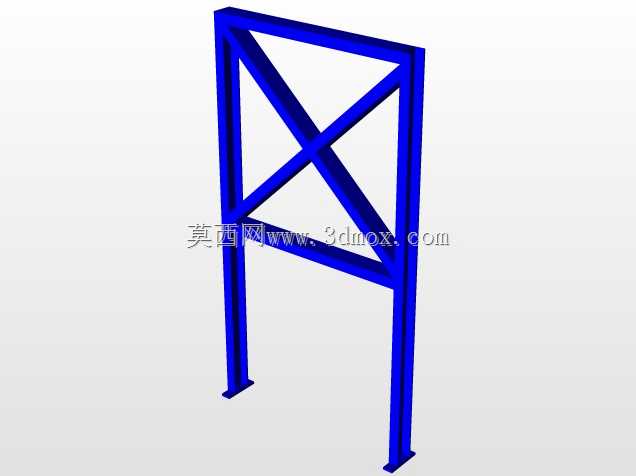

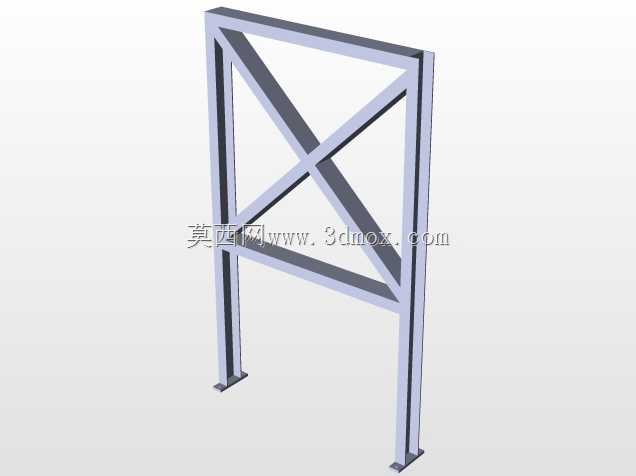

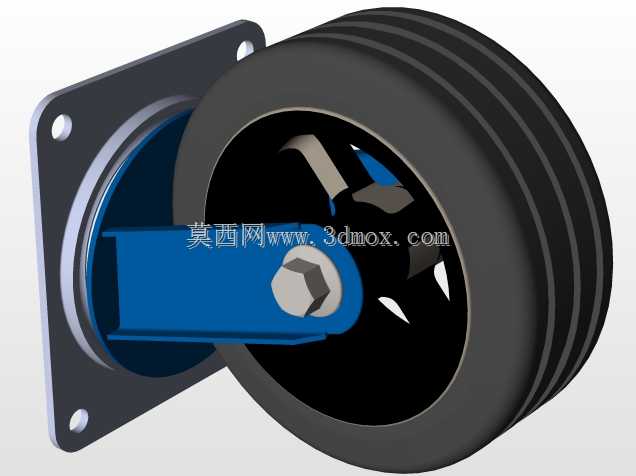

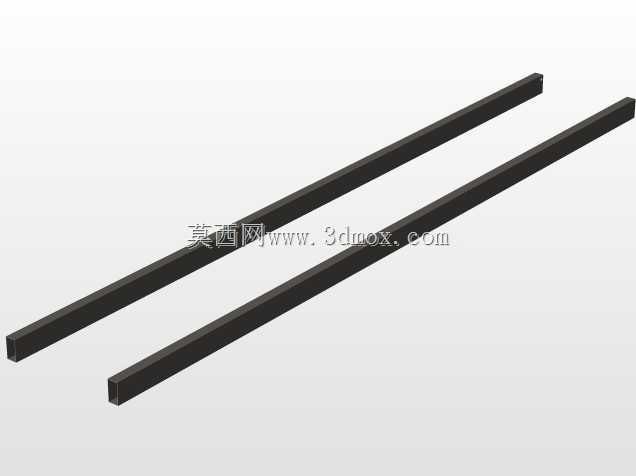

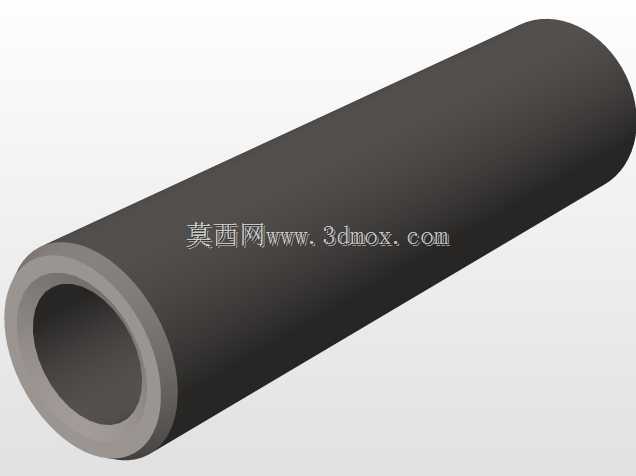

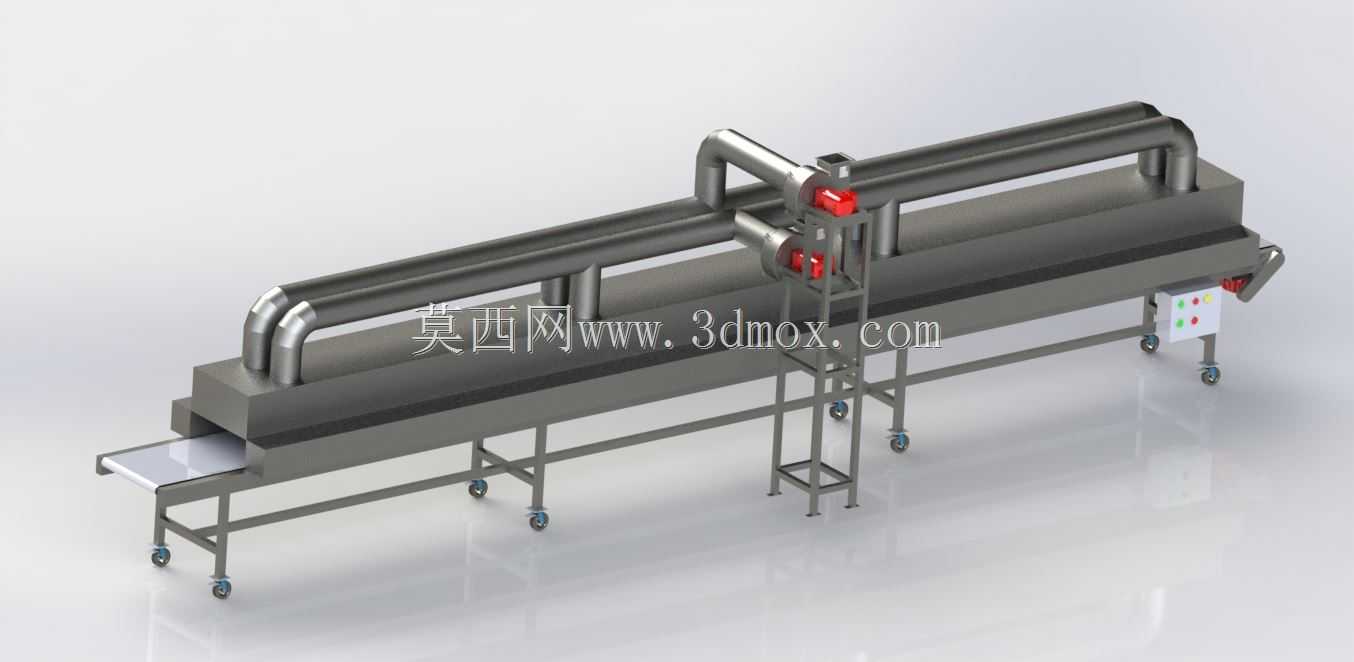

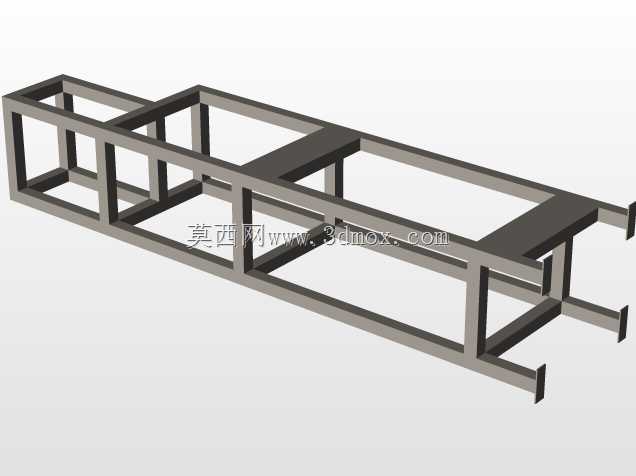

　　这套带式隧道处理设备，核心应用在食品加工、农副产品预处理的连续化生产环节，也可适配部分需要连续喷淋、风冷却的化工小件表面处理工况，主要承担连续输送过程中的介质喷淋、表面冷却、浮尘冲淋功能，替代传统间歇式槽体处理的低效作业模式，适配规模化生产线的连续流转需求。设备整体采用长条形隧道式布局，主体机架采用方管焊接成型，所有支腿底部配置可调脚轮与支撑脚杯，兼顾工位移动灵活性与安装后的水平稳定性，设备进料端与出料端的输送带伸出段长度控制在400mm左右，方便对接前后段生产线的接驳工位，避免物料转运过程中的掉落风险。设备上部的管道系统采用等径不锈钢管排布，沿隧道长度方向均匀布置喷淋头或者风嘴接口，管道通过侧边的立式支架固定，支架上设置爬梯结构，

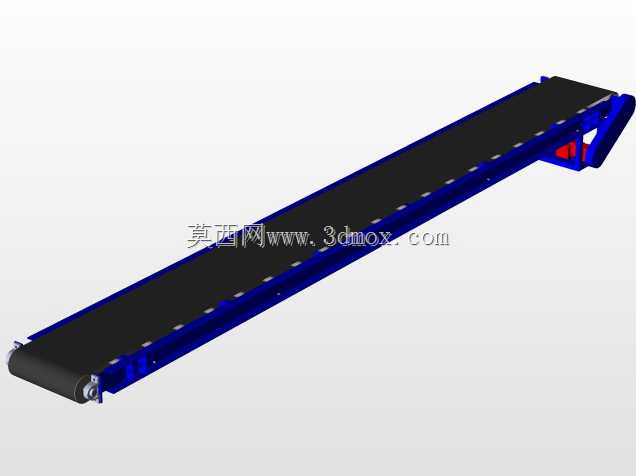

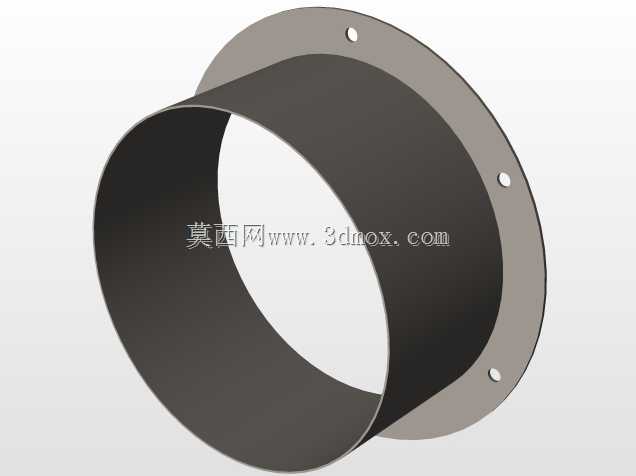

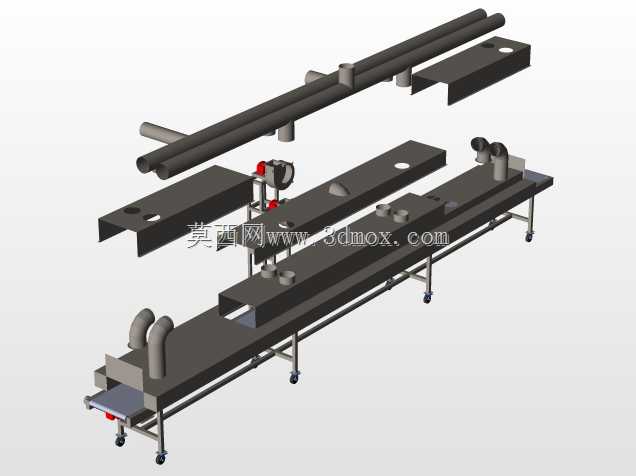

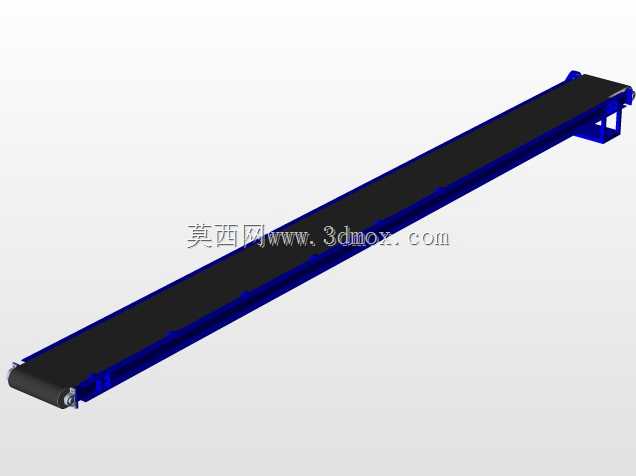

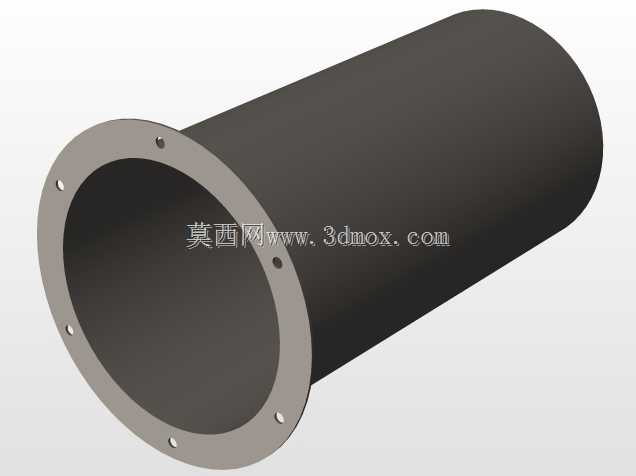

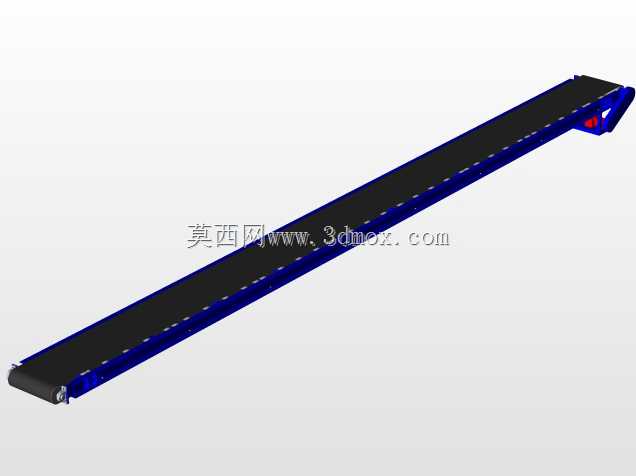

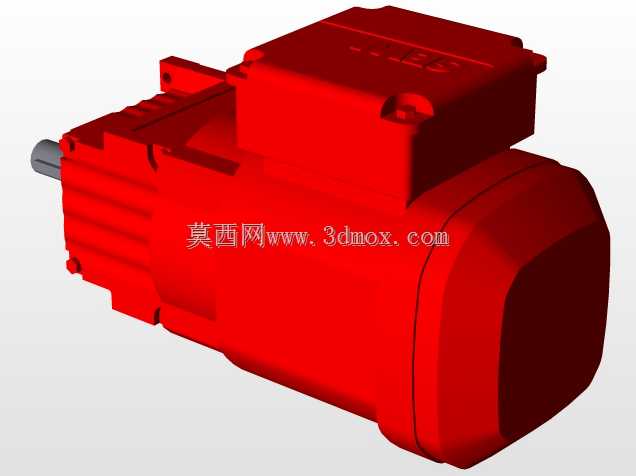

　　方便运维人员定期检查管道通畅情况、清理喷嘴堵塞杂物，管道的进出接口设置在设备非操作侧，预留的法兰接口尺寸适配常规工业供水或者供风管道的安装标准，现场安装时不需要额外做变径转接。输送带采用食品级平皮带或者模块化网带可选，带宽根据处理物料的尺寸设定，常规适配单排或者双排物料排布，输送速度可通过驱动端的减速电机调节，满足不同处理时长的工艺要求，隧道段的壳体采用满焊密封结构，避免喷淋过程中的液体外溅，壳体下部设置集液槽，可外接循环过滤系统实现喷淋介质的重复利用，降低生产过程中的介质消耗。设计阶段优先考虑了设备的清洁维护便利性，隧道段的上盖可分段拆卸，不需要动用大型吊装设备即可完成内部输送带、喷嘴的日常清理，所有与物料、

　　喷淋介质接触的部件均采用304不锈钢材质，满足食品加工场景的卫生要求，避免长期接触水基介质产生锈蚀污染物料。设备的电控箱集成在出料端的机架侧面，操作面板高度设置在人体站立操作的舒适区间，面板上设置启停、调速、急停按钮，接线全部采用防水接头，适配车间潮湿的作业环境，避免喷淋水汽进入电控箱造成电路故障。安装时需要注意设备的整体水平度调整，尤其是输送段的水平偏差不能超过千分之二，避免输送带运行过程中出现跑偏、物料偏移的问题，设备两侧预留的维护通道宽度不小于600mm，方便运维人员日常巡检、易损件更换作业，设备总长度根据处理产能需求可做模块化拼接，单节标准段长度为2米，可根据生产线场地长度灵活组合，不需要重新做整体结构设计。

　　设备的风嘴或者喷淋头的角度可根据物料的外形做微调，保证介质能够均匀覆盖物料的上表面，对于需要双面处理的物料，可在下部输送带回程段加装对应喷淋或者风嘴结构，实现物料的全表面处理，不需要额外增加翻面工位，压缩生产线的整体占地长度。机架的焊接部位全部做打磨抛光处理，不存在卫生死角，避免生产过程中物料残渣、积液残留滋生细菌，符合食品加工设备的卫生设计规范，驱动端的传动部件全部设置安全防护罩，避免操作人员误触造成安全事故，防护罩采用快拆结构，日常维护时不需要工具即可快速拆卸。
