带工业机器人的盒装饮品输送分拣工作站

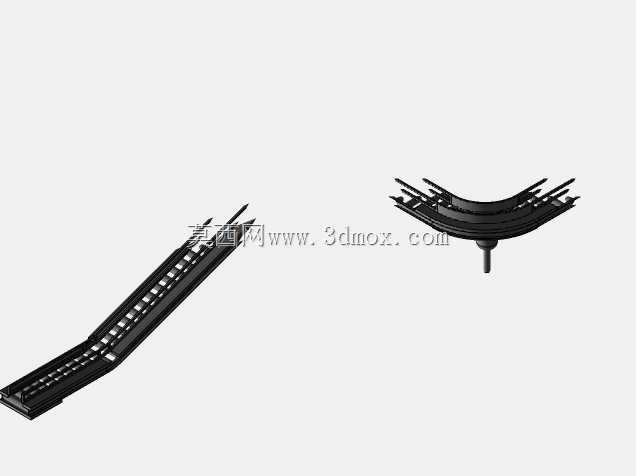

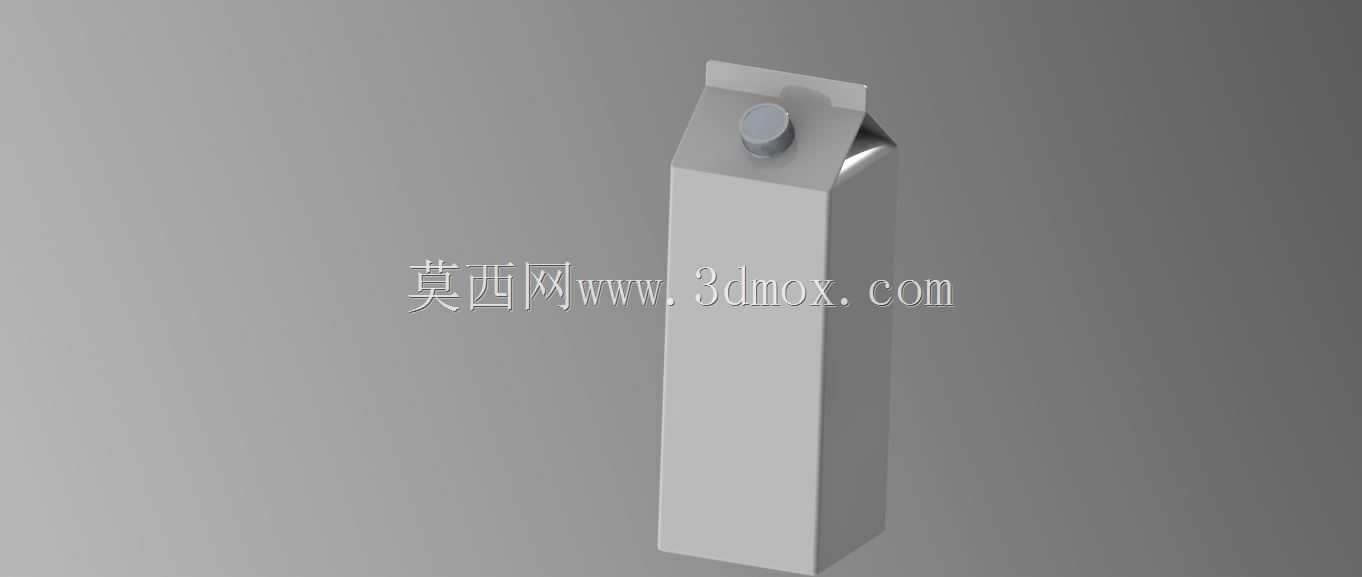

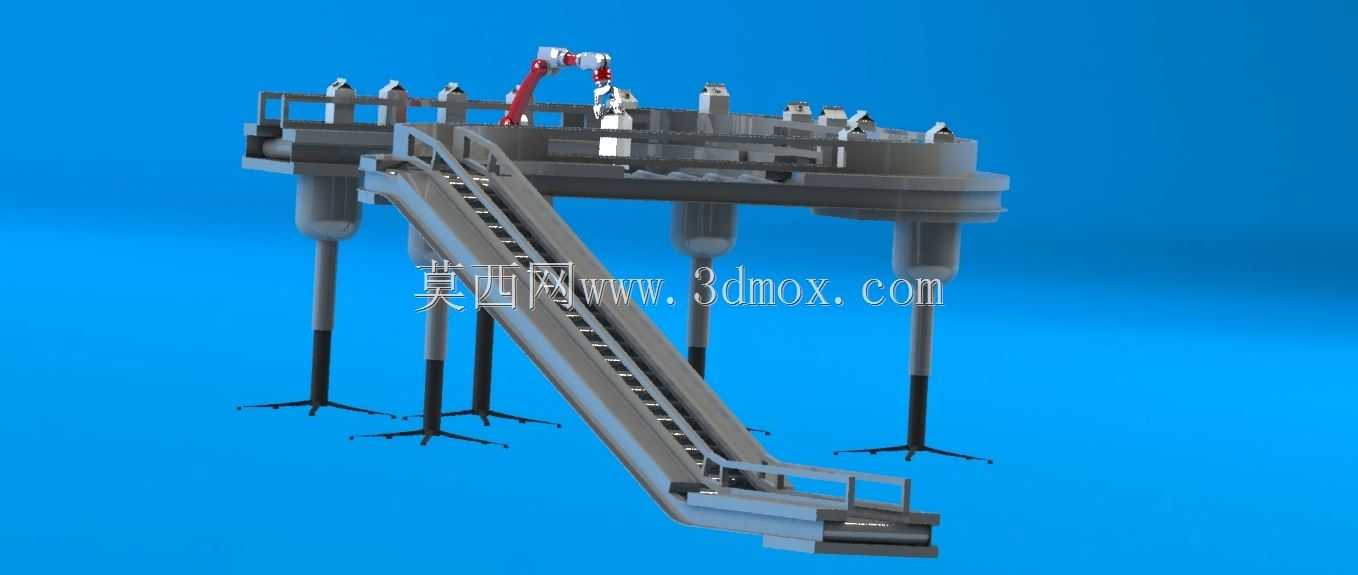

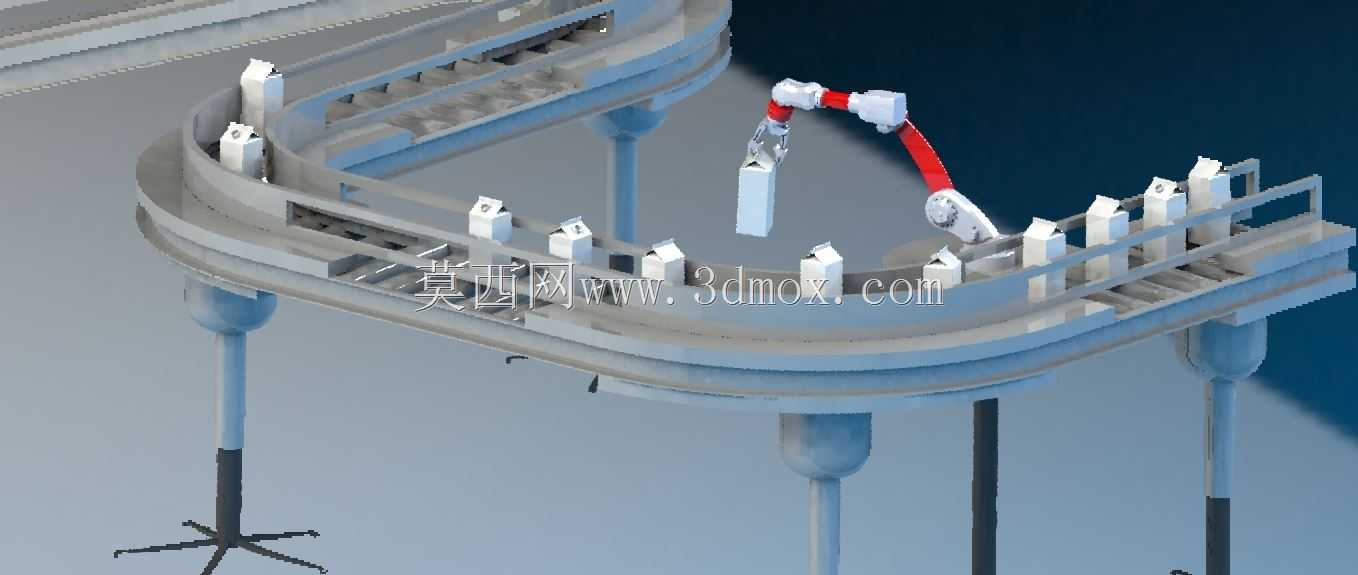

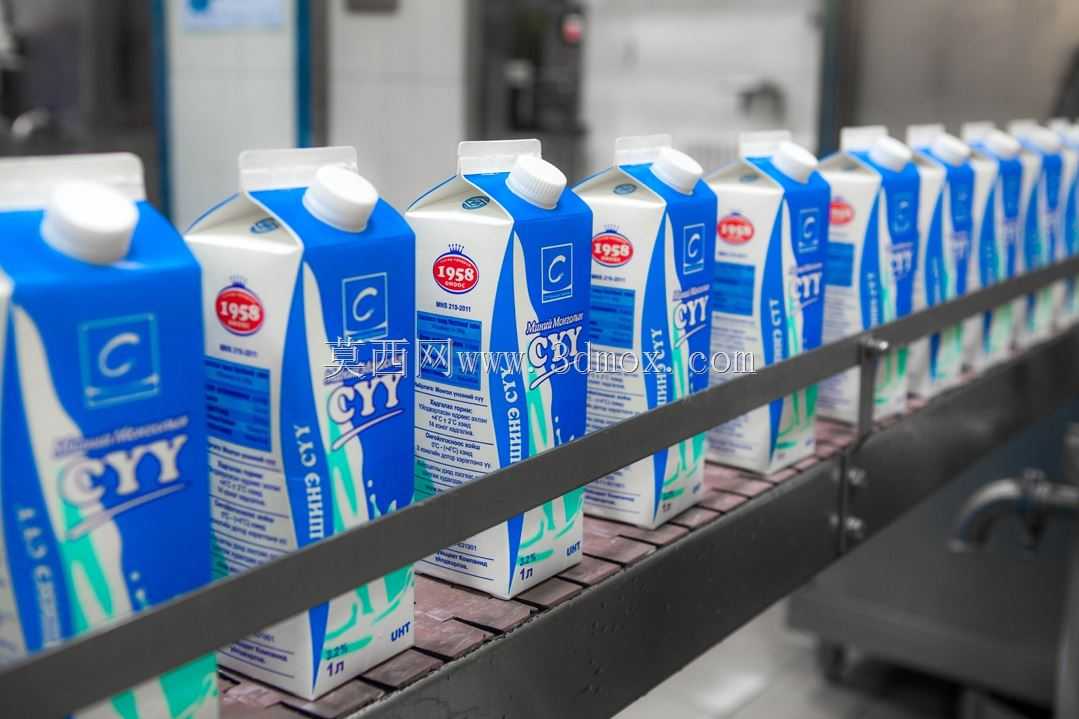

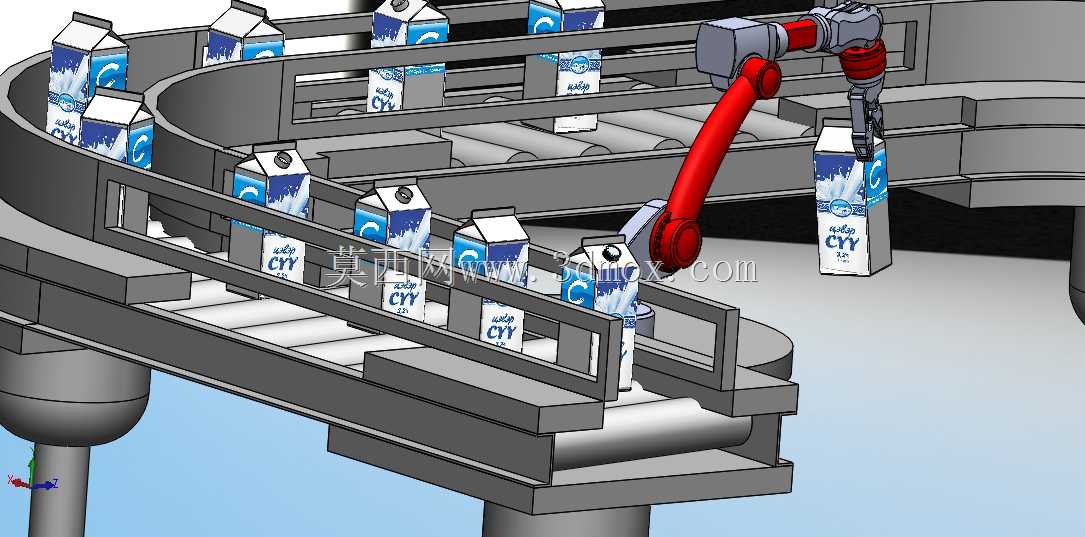

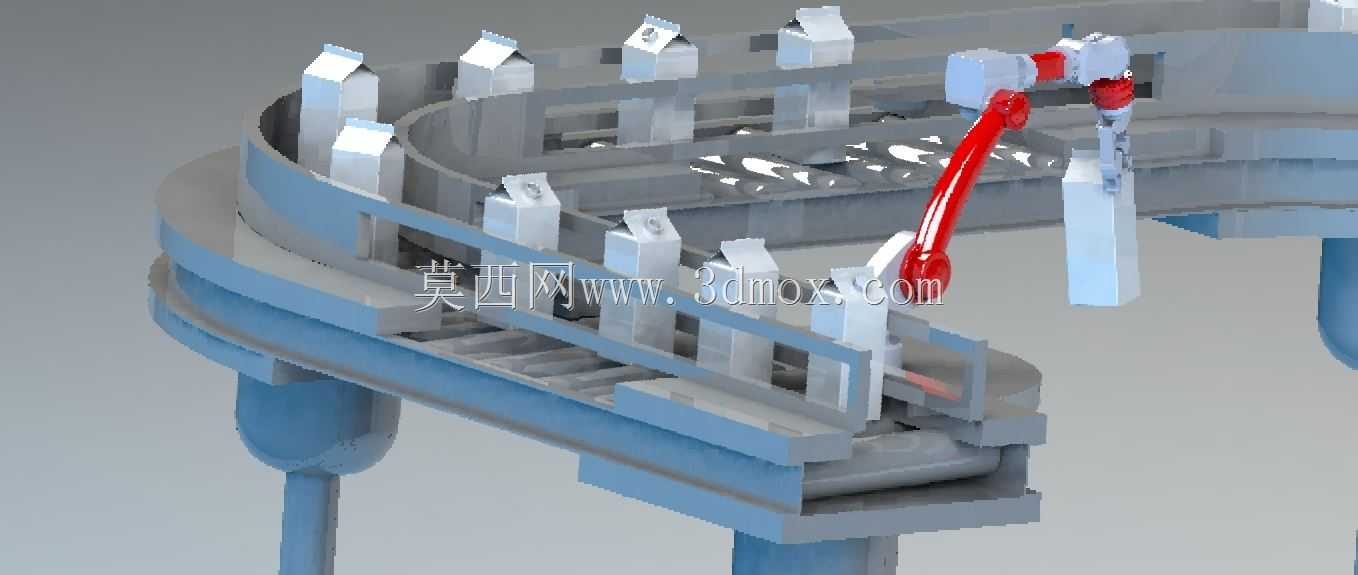

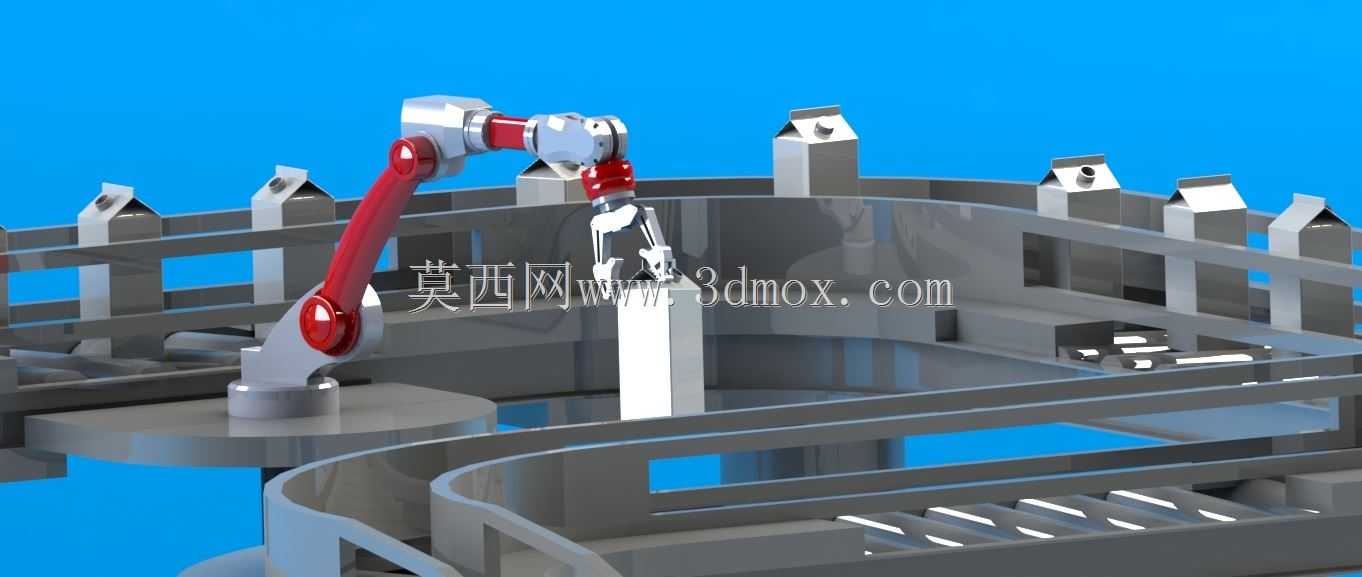

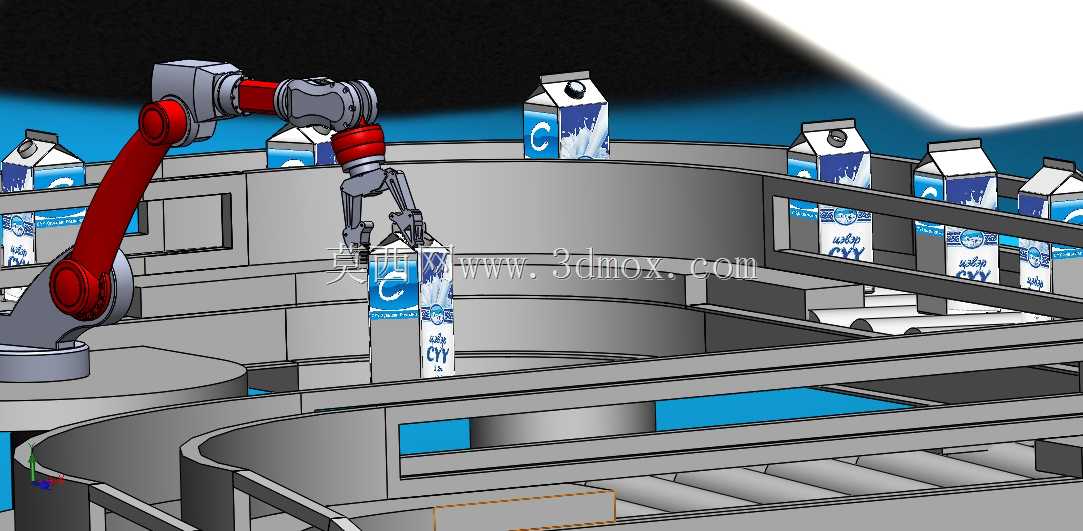

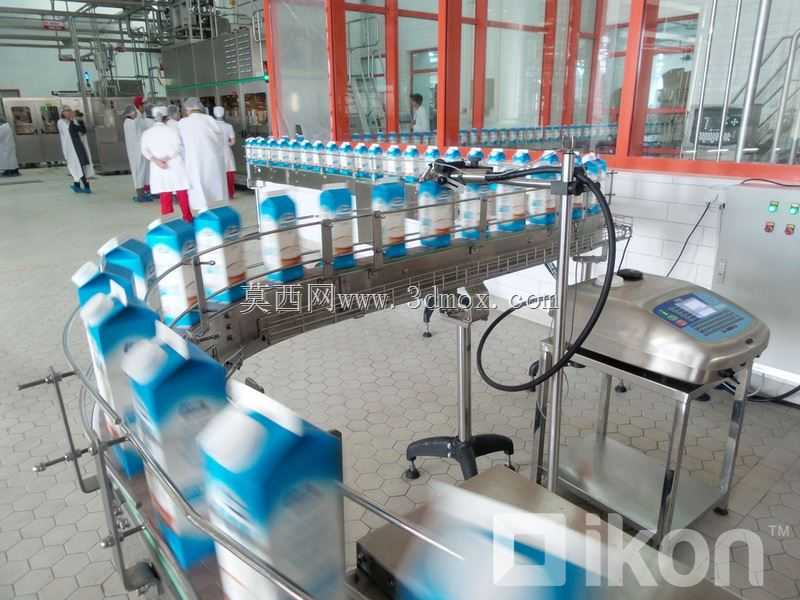

这套设备主要面向乳品后段包装输送环节设计，适配常温盒装液态奶的生产线工位衔接需求，可直接对接前端灌装封盒设备的出料端，完成盒装产品的有序输送、姿态调整与分拣转运作业，在中小型乳品加工厂、区域型鲜奶配送中心的生产线上有较高适配性，也可经过简单调整适配其他盒装饮品的输送分拣场景。设备整体采用环形弯道输送布局，相比直线输送线能在有限车间占地内延长输送路径，预留出足够的机器人作业工位空间，同时减少多段直线线体衔接的对接误差，整体安装边界可根据车间实际布局调整弯道曲率，常规适配版本的线体有效输送宽度可容纳单排标准250ml利乐包通行，护栏间距可通过侧边调节螺栓微调，适配不同高度规格的盒装产品。线体主体采用标准辊筒搭配防滑输送面的结构，辊筒间距经过计算设置，避免盒装产品在输送过程中出现卡滞、歪斜的情况，弯道段的护栏做了圆弧过渡处理，内侧导向条采用低摩擦耐磨材质，减少盒体与护栏的摩擦剐蹭，避免包装表面印刷层磨损。搭载的多关节工业机器人安装在输送线弯道旁的固定基座上，作业半径完全覆盖弯道段的待抓取工位，可根据后端工位需求完成盒装产品的抓取分拣、次品剔除、码垛前预排列等作业，机器人末端夹具针对盒装产品的外形设计，采用柔性夹持结构，夹持力可根据盒体材质调整，避免夹伤包装导致漏液。设计过程中优先考虑了设备的易维护性，输送线的侧护板可快速拆卸，方便日常清理输送面残留的奶渍、灰尘，辊筒采用标准快拆结构，出现磨损时无需拆解整段线体即可单独更换；机器人基座与地面采用膨胀螺栓固定，预留了减震垫安装位，减少机器人高速作业时的震动对线体输送精度的影响。线体的驱动端设置在直线段下方，采用隐藏式安装，避免外露传动结构带来的安全隐患，同时预留了与生产线主控系统对接的信号接口，可匹配前端灌装设备的出料速度调整输送速率，实现整线节拍匹配，不会出现产品堆积或者空段输送的情况。弯道处的输送面做了微小的倾角设计，配合内侧导向条保证盒装产品在经过弯道时不会因为离心力出现倾倒、移位，保证到达机器人抓取工位时的位置一致性，减少机器人视觉定位的补偿量，提升抓取作业的成功率。
