桌面级小型自制数控铣床结构设计

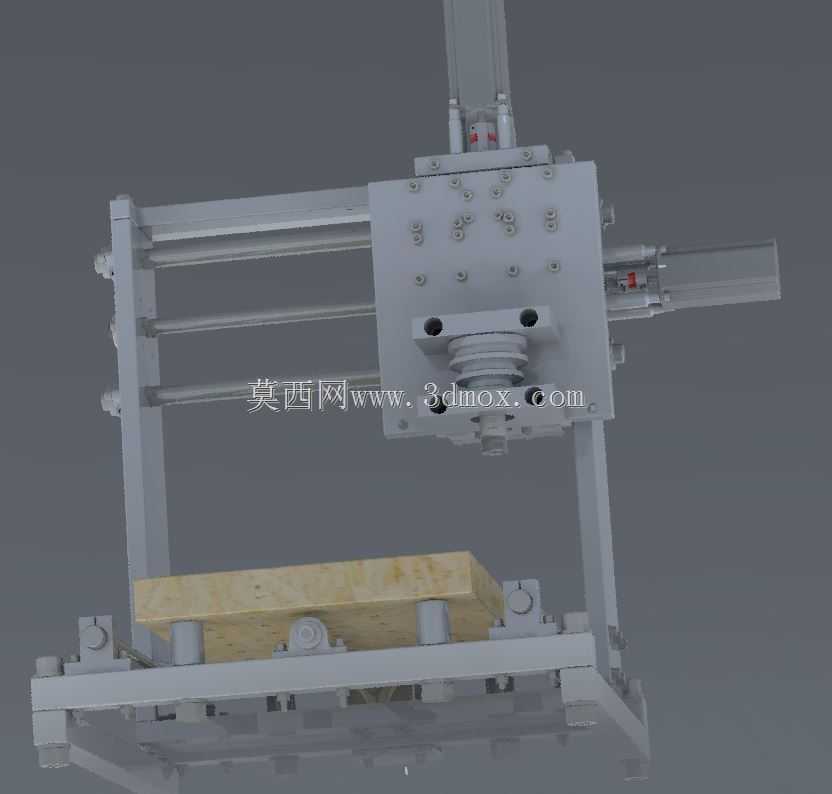

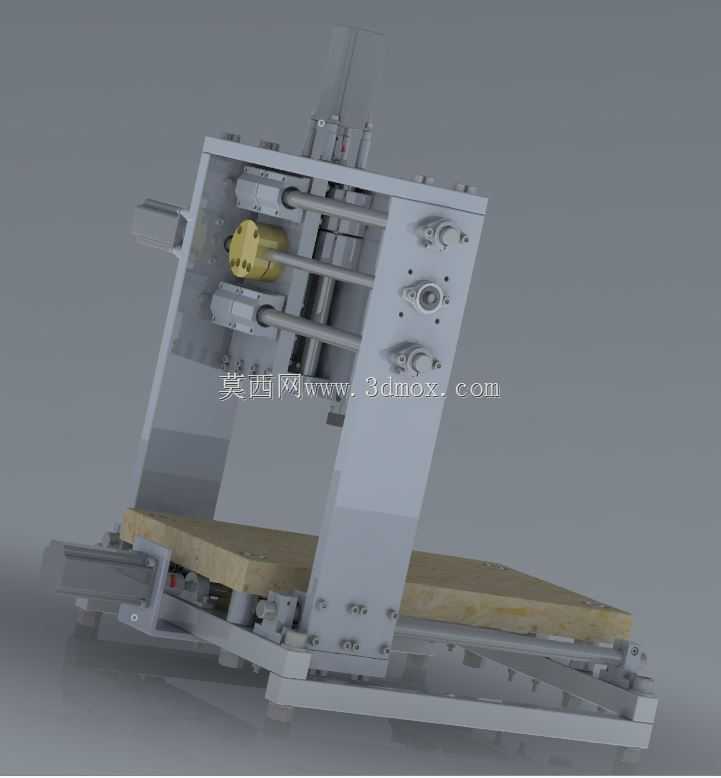

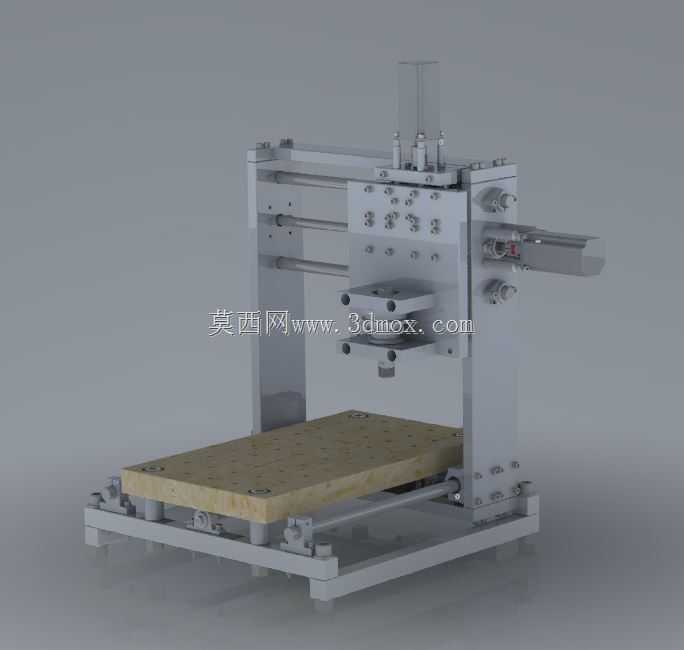

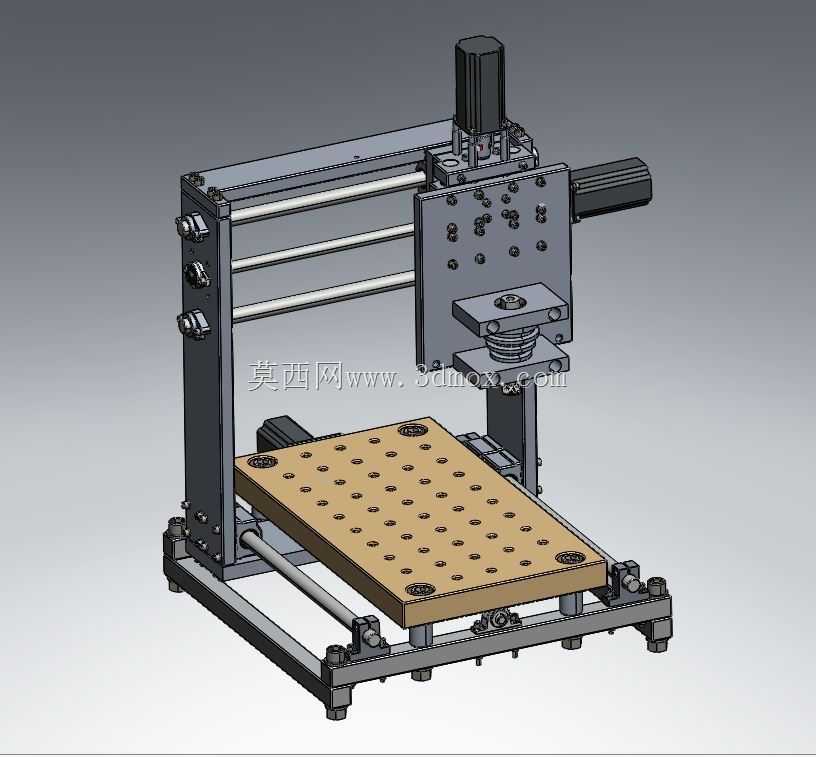

这款小型数控铣床的设计定位面向个人加工、小批量非标零件试制场景，可覆盖软金属、工程塑料、木质板材等常见工件的铣削、钻孔、浅槽加工需求，适配工作室、教学实训、个人DIY加工等多种使用场景，相较于工业级大型数控铣床，其占用空间小、搭建成本可控，能够满足非量产类的精密小件加工需求。从结构布局来看，设备采用经典的龙门动梁式架构，X轴方向布置双光轴导轨搭配滑动座，承载横向进给运动，Y轴导轨集成于底座框架上，带动工作台完成纵向进给，Z轴滑台垂直布置于龙门横梁前端，搭载主轴电机完成垂向的进刀与退刀动作，三轴传动均采用丝杆副传递动力，可有效保证进给过程的平稳性，避免爬行问题影响加工精度。工作台采用带密集阵列安装孔的绝缘板材制作，孔位按照通用装夹间距排布，可直接配合压板、台钳完成不同外形工件的快速装夹，无需额外制作专用夹具，工作台边缘预留的定位槽可适配标准限位块，方便批量加工时的工件快速定位。设计过程中充分考虑了安装边界的控制，整体框架采用标准铝型材与板材拼接搭建，所有运动部件的行程均做了硬限位设计，避免超程运行导致的传动部件损坏，各轴的驱动电机均布置在框架外侧，既方便后期维护更换，也能减少加工碎屑落入电机内部造成的故障。主轴部分采用高速直流电机搭配ER夹头结构，可适配不同直径的铣刀、钻头，满足不同加工工序的刀具装夹需求，主轴安装座预留了深度调节余量，可根据加工工件的厚度调整主轴初始悬伸长度，平衡刚性与加工行程需求。设备的走线全部沿框架内侧的线槽布置，避免运动过程中线缆与传动部件发生干涉，底座底部预留了减震脚垫的安装位置，可减少加工过程中的振动传导，提升加工表面的光洁度。从实际使用角度出发，该结构的所有零部件均采用市面易采购的标准件加工制作，无特殊定制的异形部件，后期维护更换配件的成本极低，各轴的导轨、丝杆均设计了防尘挡片，可阻挡大部分加工碎屑进入传动副，延长设备的无故障运行时间。
