HMC630卧式加工中心托盘更换机构

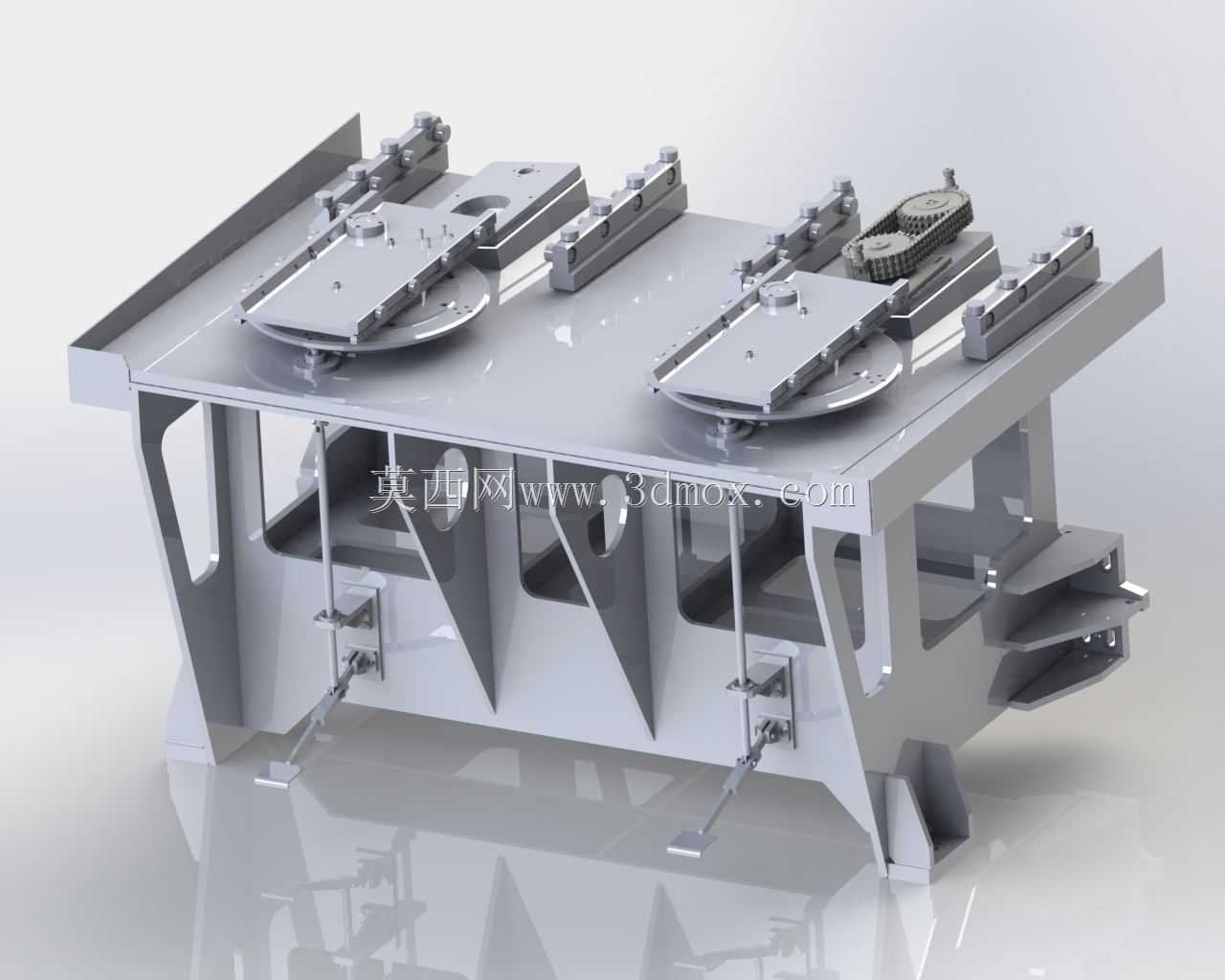

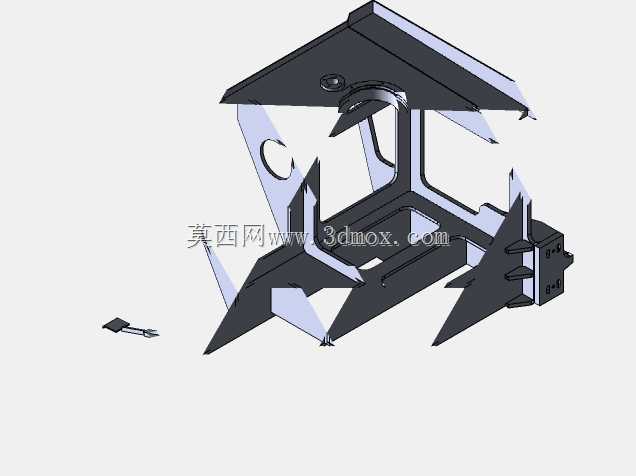

　　在箱体类零件批量加工场景中，卧式加工中心的非切削等待时间一直是制约产线节拍的核心瓶颈，这套HMC630配套的托盘更换机构，正是为解决加工工位与待装工位的工件快速切换设计，能在主轴完成当前工位切削的同时，完成待加工工件的装夹定位，将原本需要停机完成的工件拆装工序转移到机床外部并行开展，大幅压缩设备空转等待时长。整套机构采用对称式双托盘工位布局，底座采用整体焊接箱型结构，内部布置多道斜向加强筋，既保证长期承受托盘及工件重载下的结构刚性，又能通过筋板的合理排布抵消托盘交换动作产生的交变冲击力，避免长期运行出现底座形变影响定位精度。两个回转托盘台采用高精度回转支承作为核心承载部件，盘面布置统一规格的T型槽与定位销孔，

　　可适配通用工装夹具的快速装夹，托盘回转到位后通过锥面定位销与锁紧机构实现刚性锁止，重复定位精度可满足精密箱体零件的加工公差要求。托盘的交换动作通过底部的驱动单元配合直线导轨实现平稳移送，导轨侧配备可调式缓冲限位结构，避免高速移送到位时产生刚性碰撞，机构的安装边界完全适配HMC630卧式加工中心的工作台侧安装接口，不需要对机床原有床身结构做额外改造，可直接作为功能扩展部件加装。设计过程中优先考虑了运维便利性，所有驱动、锁紧部件都预留了足够的检修操作空间，润滑点集中布置在易操作的外侧位置，日常维护不需要拆解主体结构；托盘盘面的高度与机床工作台面保持齐平，工件移送过程无高度差，可避免大重型工件移送时出现卡滞。

　　整套机构的动作逻辑可直接接入机床原有数控系统，不需要额外增设独立控制单元，交换动作可与机床的加工程序实现联动，工件加工完成后自动触发托盘交换流程，全程不需要人工干预，适配中小批量多品种零件的柔性加工需求，在汽车零部件、液压阀块、通用减速机箱体等零件的加工场景中，可有效提升设备综合利用率30%以上。
