硬齿面锥齿轮减速机传动零件设计

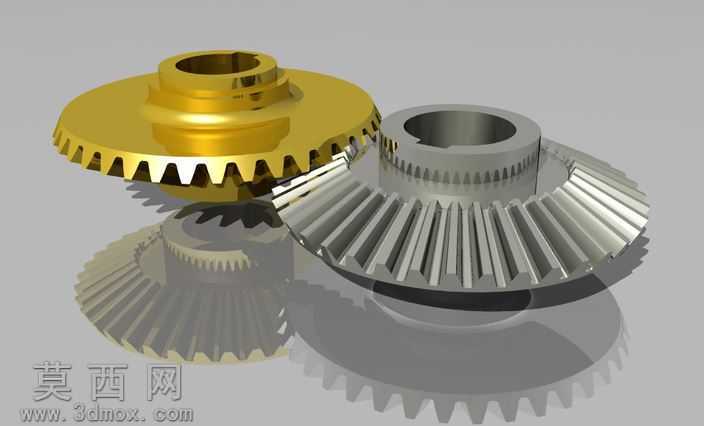

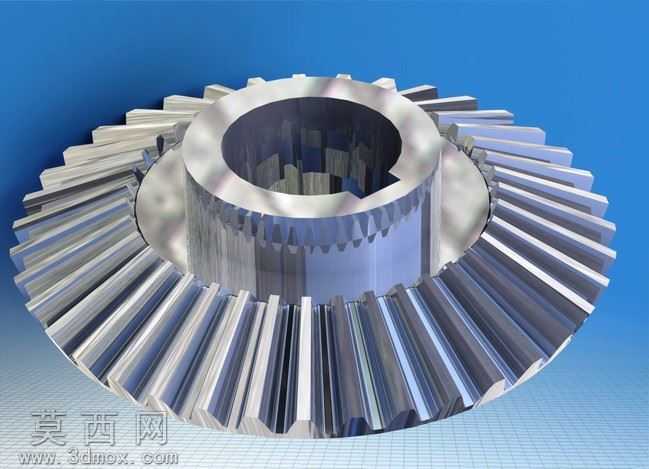

本作品为硬齿面锥齿轮减速机核心传动零件的三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸特征构建，首先以渐开线锥齿轮的齿廓生成原理为基础，通过齿形参数方程推导齿面离散点坐标，拟合生成精准的渐开线齿面曲面，再结合锥齿轮的分锥角、齿顶高系数、顶隙系数等核心设计参数，完成轮齿、轮毂、内花键等结构的实体建模。建模过程中严格遵循机械设计标准对硬齿面齿轮的结构要求，对轮毂与轮辐的过渡位置做了符合力学性能的圆角处理，内花键的键齿参数完全匹配对应传动轴的配合尺寸，保证后续装配的同轴度与传动扭矩传递的可靠性。材质与渲染阶段，针对硬齿面齿轮经渗碳淬火后的金属表面特性，赋予模型高反光度的合金钢材质，调整材质的粗糙度、金属度、环境反射参数，还原经过精加工后齿面的金属光泽与机加工纹理，渲染时采用蓝白渐变的工业展示背景，搭配多组柔光光源从不同角度照射模型，突出轮齿的齿形轮廓、齿面加工质感以及轮毂部分的结构细节，同时通过光影的明暗对比清晰展现内花键的内部齿形结构，让模型的结构特征一目了然。设计思路上，该锥齿轮作为硬齿面减速机的核心传动部件，主要用于相交轴之间的运动与动力传递，硬齿面的设计能够大幅提升齿轮的承载能力与使用寿命，适用于重载、高转速的减速机工况；建模过程中对齿根位置做了应力优化的圆角处理，降低齿轮传动过程中的齿根应力集中风险，内花键的连接形式相比平键连接能够传递更大的扭矩，同时保证传动的对中性，减少传动过程中的振动与噪音。整体模型的结构设计完全匹配硬齿面锥齿轮减速机的装配要求，所有配合尺寸均预留了合理的公差范围，既可以作为减速机整机装配设计的子部件使用，也可用于齿轮加工工艺的模拟、有限元受力分析等后续工程环节，为硬齿面减速机的产品开发、结构优化提供精准的三维数字模型支撑。
