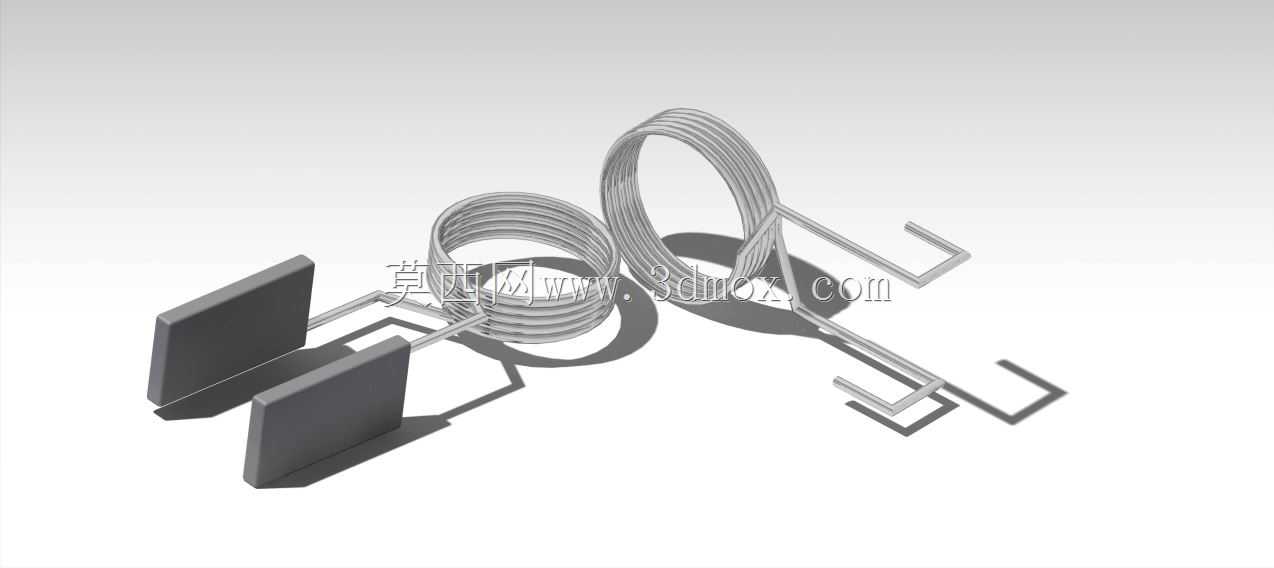

双扭簧夹持接触组件结构设计

该结构属于弹性夹持接触类五金组件，核心采用双列扭簧配合对称弹片的结构形式，主要应用于需要持续弹性压紧、导通接触的装配场景，常见于低压电气连接模块、快拆式接线端子、小型夹具的压紧单元中，依靠扭簧的预紧扭矩为接触弹片提供稳定的接触压力，避免装配后出现接触松脱、压力衰减导致的导通不良或夹持失效问题。

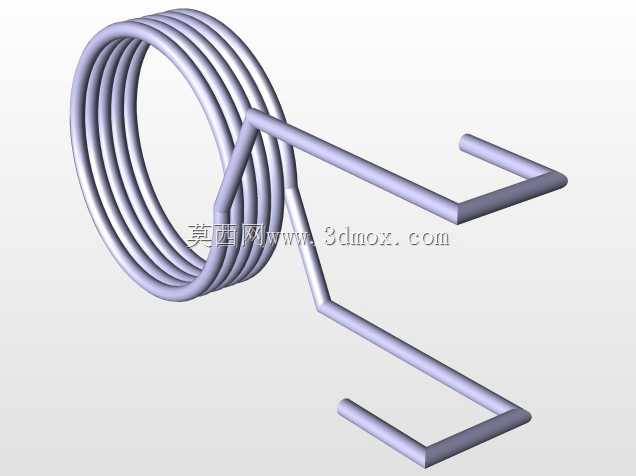

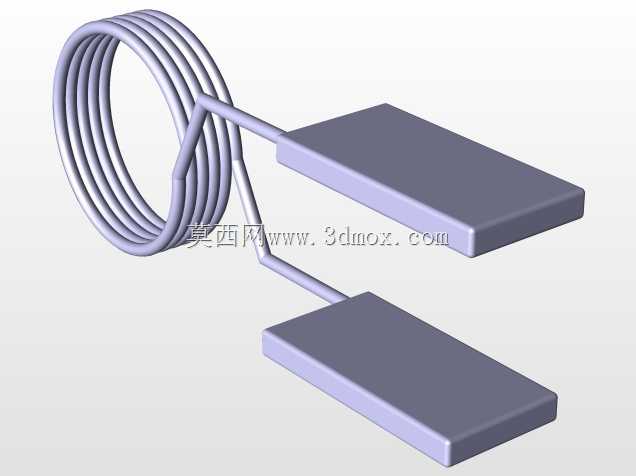

从结构设计逻辑来看，两个独立的圆柱螺旋扭转弹簧采用同轴并排布置，弹簧的两个扭臂分别与两侧的冲压弹片做卡接限位配合，弹片的接触端做了平直加宽处理，增大与被接触件的接触面积，降低接触电阻同时避免应力集中刮伤被接触工件表面；弹簧的有效圈数经过匹配计算，在弹片开合至最大工作角度时，弹簧的扭转应力仍处于材料许用应力范围内，不会出现永久塑性变形，保证长期反复开合后的压力一致性。

安装边界方面，该组件整体采用对称式布局，无偏载结构，安装时仅需要在基座上预留对应弹簧中径的定位柱孔，同时为两侧弹片设置滑动导向槽即可完成装配，不需要额外的紧固件固定，依靠弹簧自身的张力即可卡在安装位中，装配工序简单，适合自动化产线的快速组装作业。弹片的工作行程范围覆盖0-8mm的开合距离，在常规3mm工作开合量下，可提供稳定的1.2-1.8N接触压力，既能够保证接触可靠性，又不会因为压力过大导致被接触件出现压痕或者插拔力过大影响操作体验。

在实际工况适配中，该结构的弹片部分采用冲压成型工艺，边缘做了去毛刺倒圆角处理，避免装配过程中割伤操作人员或者损坏配套的绝缘件；弹簧与弹片的配合位置做了限位折弯，防止弹簧在反复扭转过程中出现扭臂滑脱、错位的问题，即使在高频次开合的使用场景下，结构的可靠性也能得到保障。不同于单扭簧结构容易出现的偏载问题，双扭簧并排布置的形式可以让两侧弹片的受力更加均匀，不会出现单侧压力不足导致的接触缝隙，在需要双面同时夹持接触的场景中，这种结构的适配性远优于单侧弹片加单扭簧的设计。同时该结构的整体占用空间较小，不需要预留较大的弹簧安装腔体，适合在小型化的电气模块、紧凑空间的夹持机构中使用，能够在有限的安装空间内提供足够的弹性压紧力，兼顾结构紧凑性与功能可靠性。
