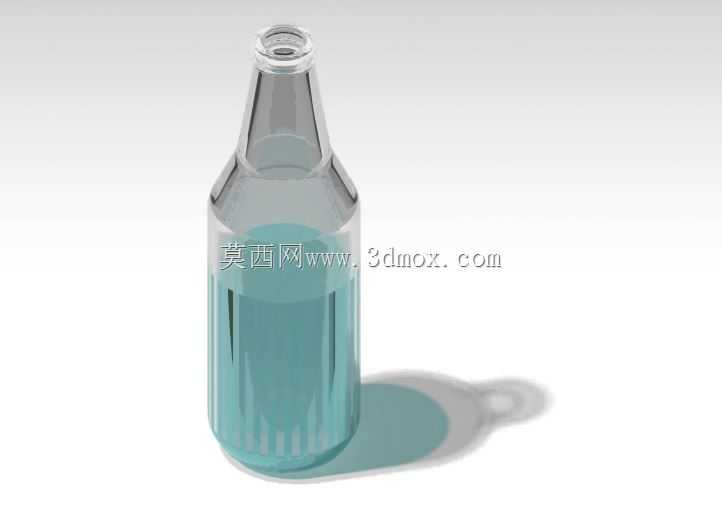

透明带液玻璃汽水瓶结构设计

日常饮品灌装生产线的配套容器选型中，这类带内液的透明玻璃瓶结构，是含气饮品封装环节的核心承载部件，其结构设计直接关联灌装效率、运输破损率与终端使用体验。从实际产线适配角度看，瓶身整体采用回转体对称构型，瓶口位置做了加厚卷边处理，能够匹配标准皇冠盖的压合密封需求，压盖工位的卡爪定位尺寸完全适配行业通用的28mm瓶口标准，无需额外定制工装即可适配现有灌装线的封盖模块，减少产线改造的额外投入。瓶肩位置采用大弧度过渡曲面，而非直角转折结构，一方面能够降低含气饮品内部压力对瓶身局部的应力集中，避免运输过程中温差导致内压升高出现瓶身炸裂的问题，另一方面弧面过渡在洗瓶工序中能够减少清洗液残留，保证饮品灌装前的洁净度达标。瓶身直段部分做了等壁厚设计，壁厚控制在3mm左右，既能够保证足够的结构强度承受堆码载荷——常规仓储堆码6层的情况下，瓶身轴向承压能力可达到120N以上，不会出现受压变形漏液的问题，同时也不会因为壁厚过大增加原料成本与瓶身自重，适配轻量化包装的行业趋势。瓶底位置做了内凹的防滑底槽结构，一方面能够在灌装线的输送导轨上增加与输送带的摩擦力，避免高速输送过程中出现倒瓶、卡瓶的故障，另一方面内凹结构能够让瓶身放置在平面上时具备更好的稳定性，减少终端摆放时的倾倒概率。内部盛装液体的液位高度控制在瓶肩下方位置，预留出足够的顶部气室空间，满足含气饮品的二氧化碳溶解膨胀空间需求，避免高温环境下液体膨胀顶开瓶盖出现漏液。建模过程中优先采用旋转凸台指令完成主体构型，之后对瓶口螺纹、卷边、瓶底防滑槽做局部细节切除与加厚处理，曲面过渡位置做G2连续约束，保证渲染与后续模具开模时的曲面顺滑度，不会出现脱模卡滞的问题。这类瓶型除了适配碳酸饮品灌装外，调整瓶身壁厚与瓶口结构后，也可适配果酒、气泡水等同类饮品的封装需求，整体安装边界完全适配现有饮品灌装线的输送、洗瓶、灌装、封盖、贴标全工位尺寸，无需对现有产线做大规模调整即可快速投产。
