带法兰接口的三通弯接组合管路构件

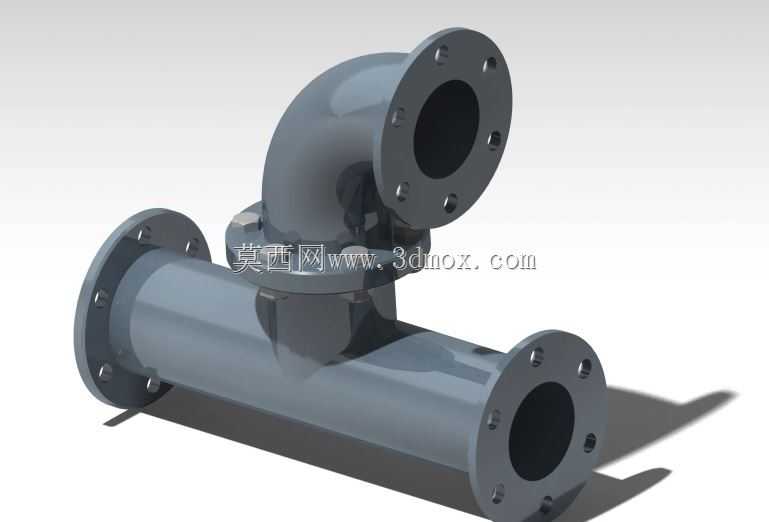

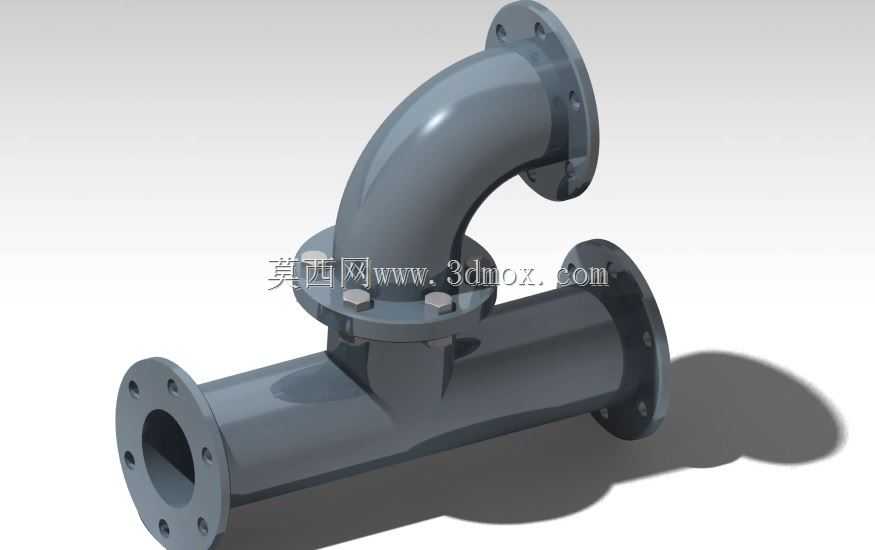

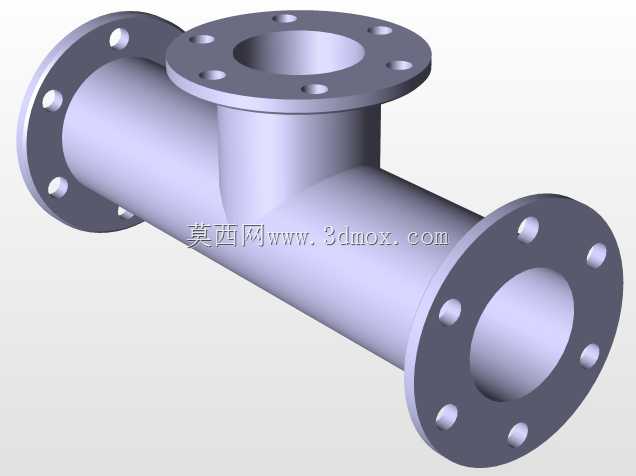

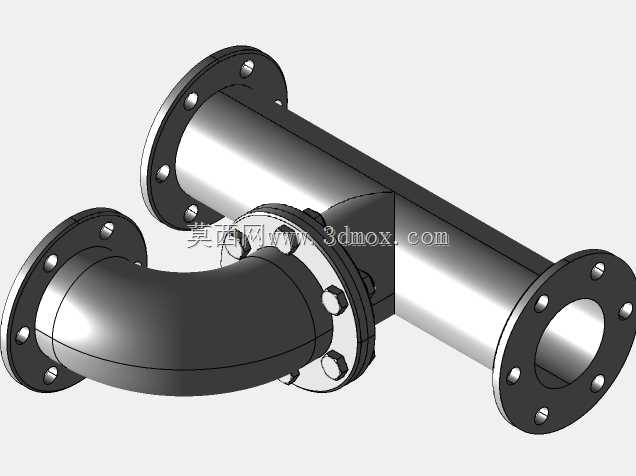

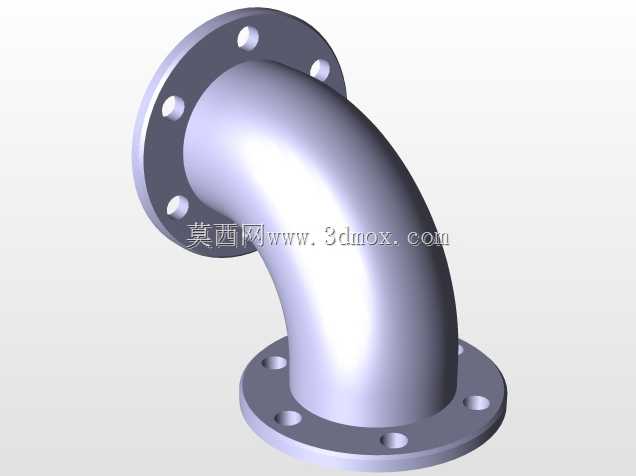

这类组合式管路构件在化工流体输送、市政给排水、暖通空调循环系统、工业制程管线排布中应用十分广泛，核心作用是在管线交汇节点同时完成流体转向与支路分流，替代传统多段管件拼接的安装方案，减少管线接头数量，降低介质泄漏风险。从结构设计来看，主体采用等径直管段搭配90度弯管段的一体化交汇构型，三个连接端全部采用标准凸面法兰结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的法兰式阀门、设备接口、管线段通过螺栓紧固配合，密封面可适配非金属垫片或金属缠绕垫片，满足不同压力、温度工况下的密封要求。设计过程中首先要确定主流体通道的通径一致性，避免交汇位置出现通径突变造成的流阻陡增，弯管段的弯曲半径参考管路设计规范取值，既保证流体转向时的流态平稳，减少局部阻力损失，也避免弯曲半径过小造成的成型加工难度提升。安装边界方面，三个法兰端面的相对位置经过精准定位，直管段的两个法兰端面轴线保持共线，弯管段的法兰端面轴线与直管段轴线垂直，现场安装时无需额外调整角度，可直接完成管线的正交转向与支路引出，法兰盘的外圆尺寸、螺栓孔中心距、螺栓孔数量与孔径都匹配对应公称通径的法兰标准，安装时可与通用标准件直接互换。构件的壁厚根据公称压力等级计算取值，兼顾承压强度与材料成本，交汇位置做了圆弧过渡处理，避免应力集中造成的长期使用疲劳损坏，外表面做均匀防锈涂装处理，适配常规工业环境下的使用需求。实际选型时，可根据管线内输送介质的腐蚀性、工作温度、工作压力匹配对应的材质，常规输水、压缩空气工况可采用铸铁或碳钢材质，腐蚀性介质工况可更换为不锈钢或衬塑材质，法兰连接的形式也让后期管线检修、构件更换更为便捷，无需切割整段管线，仅需拆卸对应法兰的紧固螺栓即可完成构件拆装。在三维建模过程中，这类构件需要重点保证法兰端面的平面度、螺栓孔的位置度，以及各段管路的同轴度，避免安装时出现法兰错位、螺栓无法穿入的问题，交汇区域的曲面过渡要平滑，既保证结构强度，也能减少流体在节点位置的紊流、压降与冲蚀磨损，延长管路整体使用寿命。
