发动机同步带轮传动组件结构设计

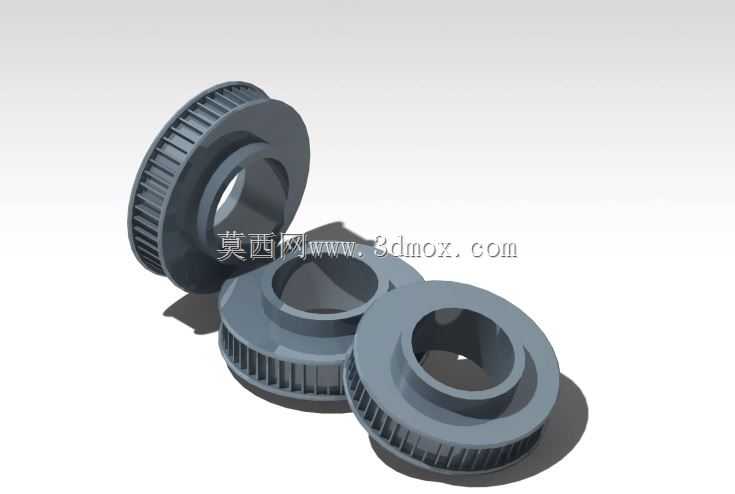

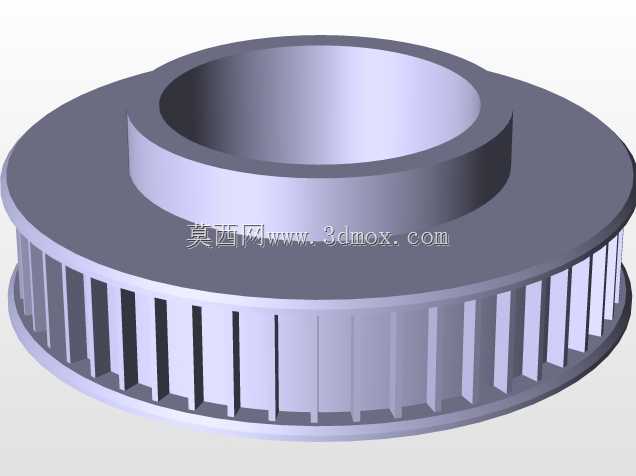

这套传动组件主要应用于内燃发动机的前端轮系传动场景，负责将曲轴输出的动力同步传递给凸轮轴、水泵、发电机等附属部件，是保障发动机配气相位精准、附属系统稳定运转的核心传动构件。日常工程应用中，这类带轮组件需要适配不同排量发动机的舱内布局，在有限的安装空间内完成动力的分流与传递，同时要兼顾高速运转下的动平衡性能，避免轮系抖动引发皮带跳齿、异响甚至传动失效的问题。从结构设计层面来看，三个带轮分别对应不同的传动功能位：直径最大的带轮一般作为凸轮轴驱动轮，轮齿参数与同步带的齿形完全匹配，齿面做了等距修形处理，能减少啮合过程中的冲击载荷，降低运转噪音；两个直径稍小的带轮分别承担张紧轮与附属部件驱动轮的功能，轮体中心的通孔为轴承安装位，孔壁的公差控制在IT7级精度，能保证轴承压装后的同轴度要求，避免运转过程中出现偏磨。设计过程中首先要确定传动比参数，根据发动机额定转速下的曲轴输出转速，匹配凸轮轴的转速要求，反推各带轮的节圆直径，同时要核算皮带的包角参数，确保小带轮的包角不低于120度，避免传动过程中出现打滑。轮体的外形采用辐板式结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少高速旋转时的转动惯量，降低发动机启动瞬间的冲击载荷；轮缘的挡边高度略高于皮带厚度，能防止皮带在高速运转过程中出现轴向窜动脱槽的问题，挡边与轮齿端面的过渡位置做了圆角处理，避免长期运转过程中切割皮带侧边造成皮带早期损坏。安装边界方面，三个带轮的中心距需要严格匹配发动机前端盖的安装孔位，轮体的轴向定位尺寸要保证各带轮处于同一传动平面，平面度误差控制在0.1mm以内，否则会加剧皮带的偏磨，大幅缩短皮带的使用寿命。轮体的材质一般选用高密度铸铁或者高强度铝合金，铸铁材质的带轮耐磨性能更好，多用于大排量高负荷的柴油发动机，铝合金材质的带轮自重更轻，多用于乘用车的小排量汽油发动机，两种材质的带轮在齿面热处理工艺上有所区别，铸铁带轮齿面采用高频淬火处理提升表面硬度，铝合金带轮则采用硬质阳极氧化处理，增强齿面的耐磨性能。实际选型匹配过程中，还要结合发动机的工况环境，比如长期在高粉尘环境下工作的工程机械设备用发动机，带轮的齿槽深度会做适当加深，避免粉尘嵌入齿槽造成啮合不良，同时轮体的表面会做防腐涂层处理，应对复杂工况下的锈蚀问题。
