内燃机活塞连杆组件结构设计展示

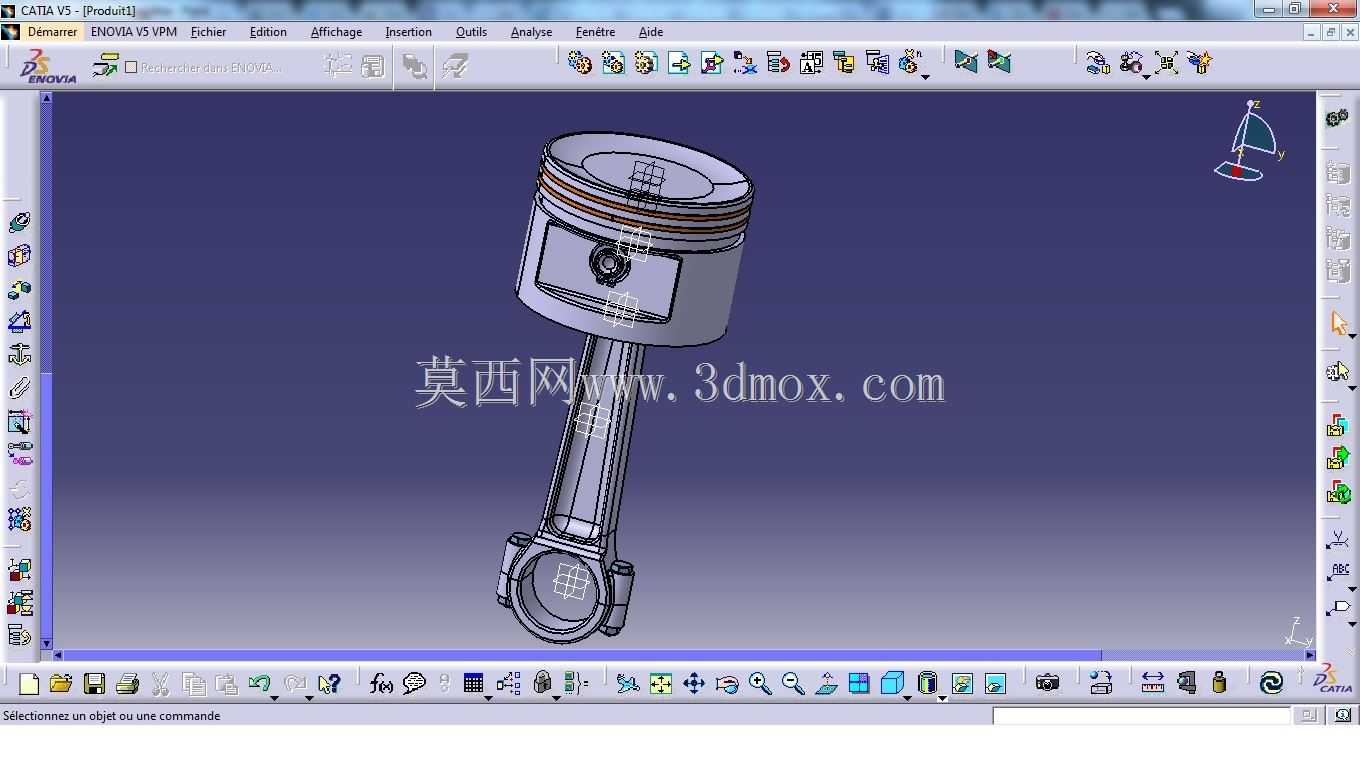

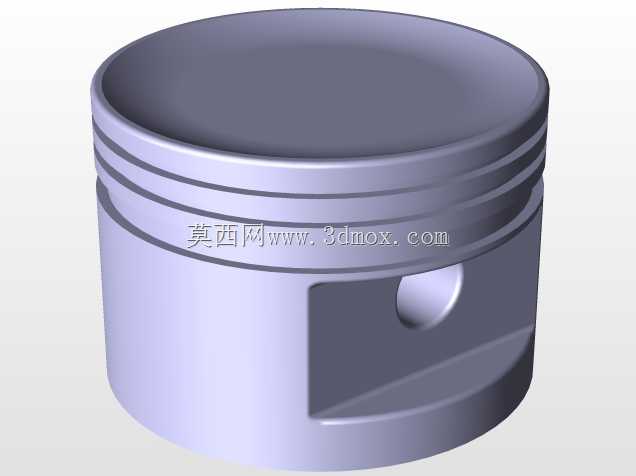

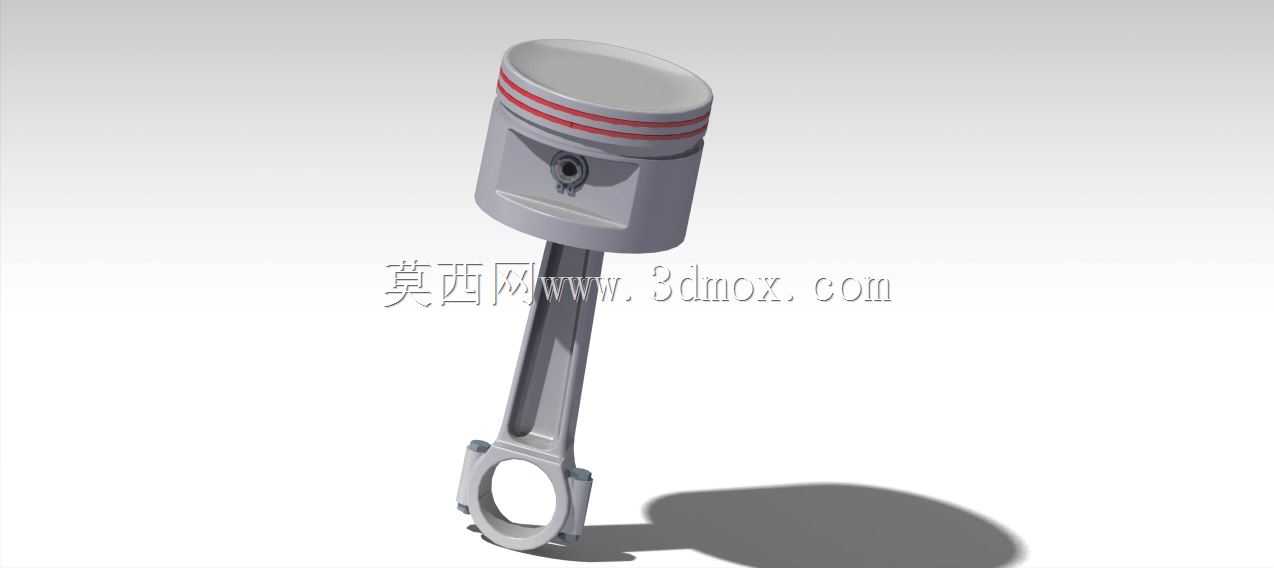

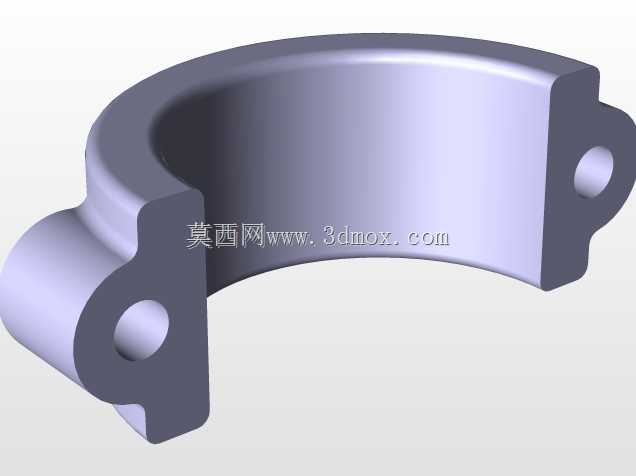

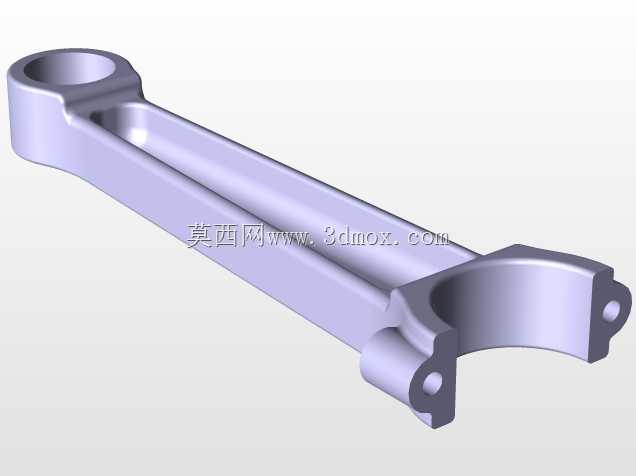

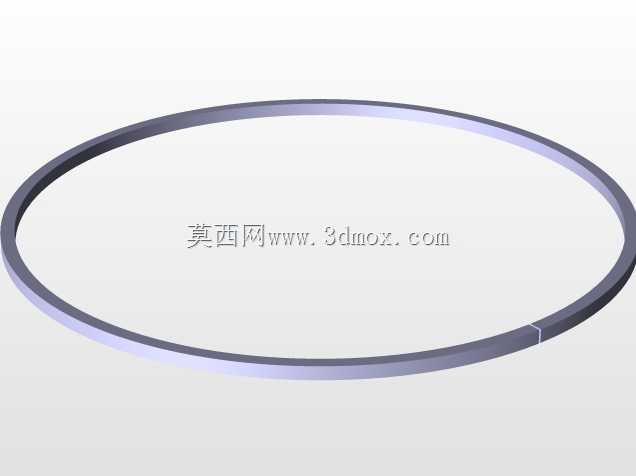

这套活塞连杆组件是内燃机动力转换的核心执行部件，日常在车用汽油机、小型通用动力机械、农用机械动力单元中都能见到它的身影，核心作用是承接燃烧室燃气爆发产生的压力，通过活塞销将轴向推力传递给连杆，再由连杆驱动曲轴做回转运动，最终把燃料燃烧的热能转化为可输出的旋转机械能。从结构设计逻辑来看，活塞头部设置了三道环槽，其中两道为气环安装位，一道为油环安装位，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞顶部的凹坑造型是配合燃烧室形状设计的，能够引导混合气形成合理的涡流，提升燃烧效率。活塞裙部做了适配热膨胀的型线设计，冷态下并非正圆形，工作受热膨胀后能与气缸壁保持均匀贴合间隙，避免出现拉缸、敲缸等故障。连杆部分采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆小头端通过活塞销与活塞连接，内部预留了润滑油道，能将曲轴供给的压力油输送到活塞销衬套位置，降低运动副的磨损，连杆大头端为剖分式结构，通过连杆螺栓与曲轴曲柄销连接，安装时需要严格控制螺栓扭矩，保证结合面的贴合精度。从安装边界来看，活塞外径需要与对应缸径的气缸套做间隙配合，常规配合间隙控制在0.02-0.04mm区间，根据不同材质的热膨胀系数做微调，连杆的中心距直接决定了活塞的行程参数，选型时需要匹配曲轴的曲柄半径，保证活塞运行到上止点时的余隙高度符合设计要求，避免活塞碰撞气门或者气缸盖。在实际建模过程中，需要重点关注活塞环槽的尺寸精度、连杆大小头孔的平行度要求，这些形位公差直接影响组件装配后的运行稳定性，若平行度超差，会导致活塞在气缸内偏磨，缩短整机使用寿命。另外活塞销孔的同轴度、连杆螺栓孔的位置度也需要严格控制，避免装配后出现应力集中，导致高负荷运行下部件断裂。
