航模用Turnigy G25外转子无刷电机结构

在航模动力系统的选型与结构设计工作中，无刷电机的三维结构还原是动力匹配环节的核心参考项，这款外转子无刷电机的建模工作，最初是为了适配固定翼航模、多旋翼无人机的动力舱安装校核需求开展的。不同于内转子电机的高转速特性，外转子结构的无刷电机在同外径规格下能输出更大扭矩，匹配航模螺旋桨时不需要搭配大减速比的减速组，能直接降低动力系统的整体重量，这也是这类电机在中小型航模、穿越机领域被广泛应用的核心原因。

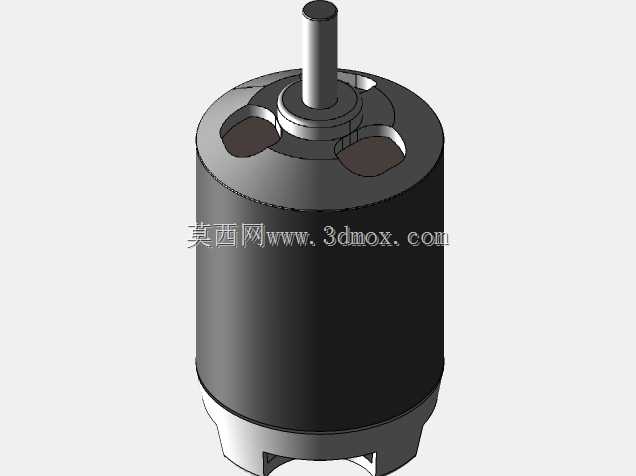

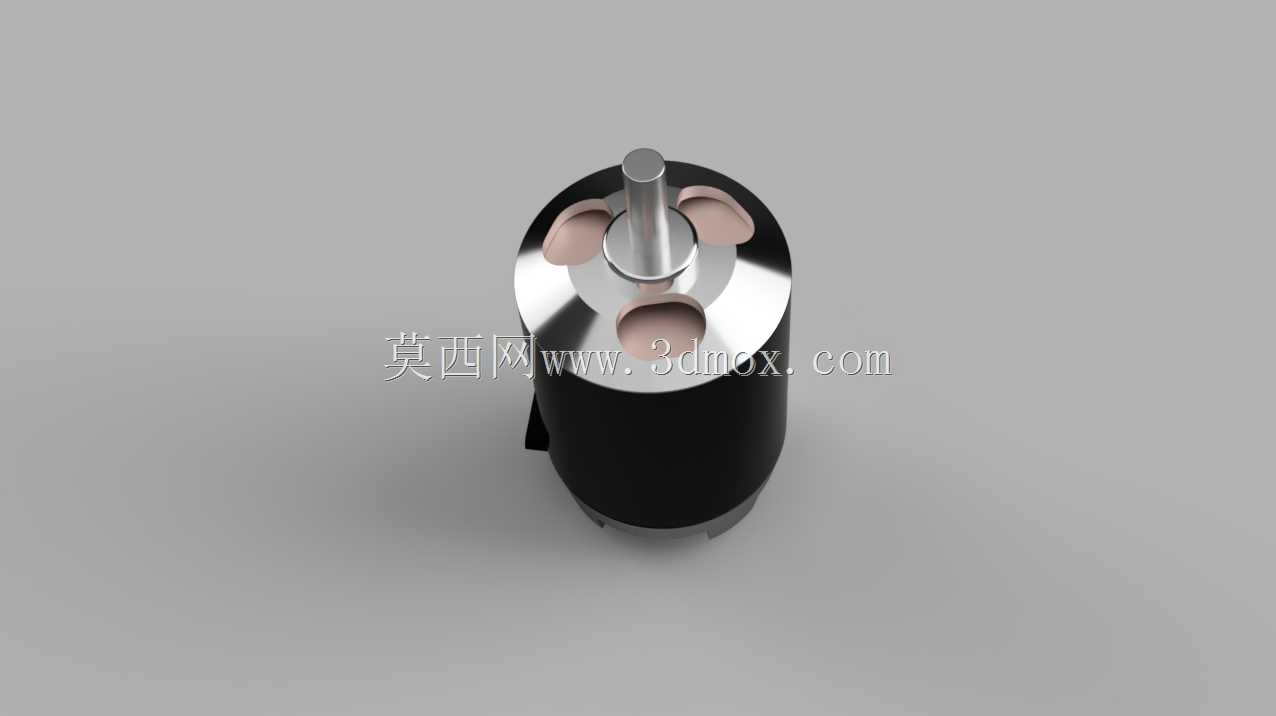

建模过程中没有直接套用同系列870KV、610KV版本的公开尺寸参数，而是参考同系列710KV变体的实测外形数据完成结构还原，核心原因是不同KV值的电机即便标称安装尺寸一致，实际量产中定子叠厚、外转子壳长度可能存在细微差异，直接套用参数很容易在后续装配时出现动力舱干涉、电机安装座孔位不匹配的问题。从结构细节来看，这款电机的输出轴采用台阶轴设计，轴伸端的直径与长度匹配常规航模桨夹的安装尺寸，轴根部的定位台阶能保证桨夹安装后不会出现轴向窜动，避免高速运转时螺旋桨出现动平衡偏差。外转子壳采用薄壁金属结构，表面预留的三个弧形缺口既可以降低转子整体重量，又能在运转时带动空气流动，带走定子绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。

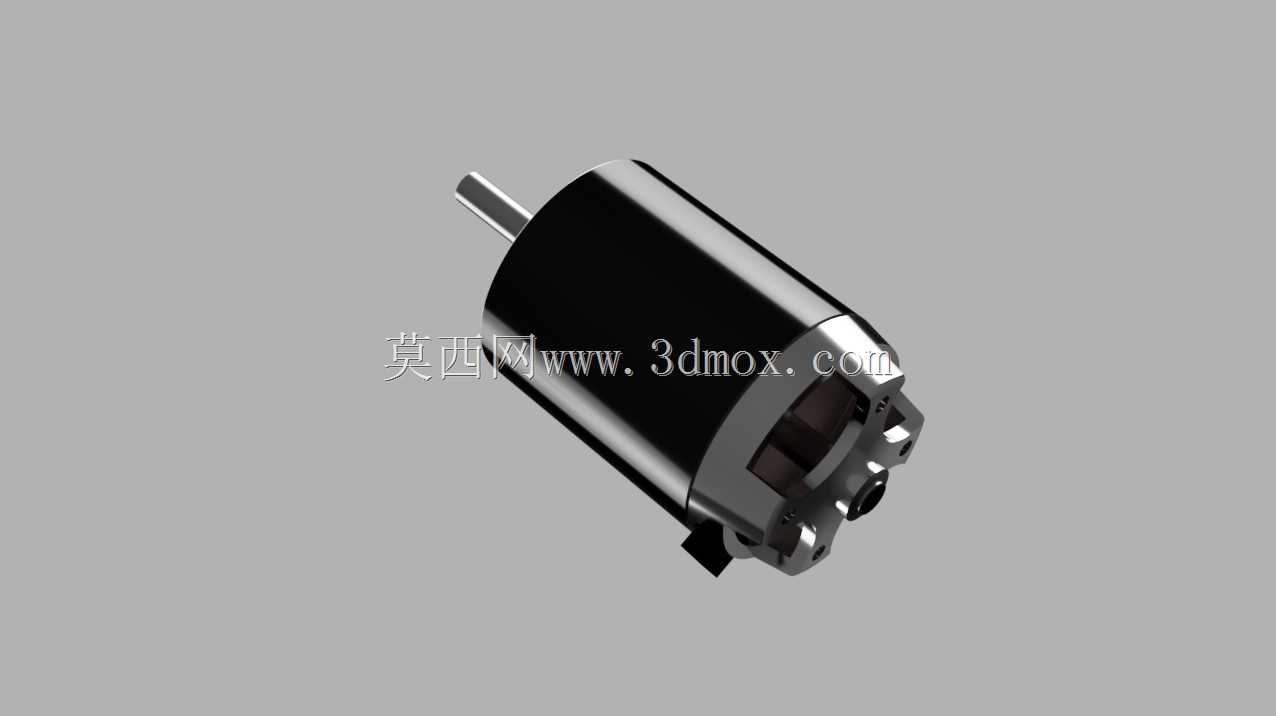

安装边界的校核是这类航模动力件建模的重点，电机底座的安装孔位采用跨距统一的标准孔距，能适配市面上绝大多数航模电机安装座、快拆结构的安装需求，定子部分的外径与外转子壳的间隙控制在合理范围内，既不会因为间隙过小出现运转扫膛，也不会因为间隙过大导致磁隙过宽降低电机效率。在实际应用场景中，这类电机除了适配固定翼航模、多旋翼无人机之外，也可以作为小型无人车、微型水下推进器的动力源，建模时还原的所有外形尺寸、安装定位特征，都能直接用于设备整体的装配干涉检查，也能为后续的动力系统散热设计、电机固定结构优化提供精准的三维参考。不同于工业级伺服电机的复杂密封结构，航模用无刷电机的结构更侧重轻量化与功率密度的平衡，建模时也特意还原了定子绕组与转子磁钢的相对位置关系，能直观体现这类外转子电机的磁路布局特点，对于刚接触航模动力系统设计的结构工程师来说，这类精准的三维模型能帮助快速理解无刷电机的装配逻辑，避免在选型安装时出现低级的尺寸匹配错误。
