数控机床与3D打印用步进电机结构设计

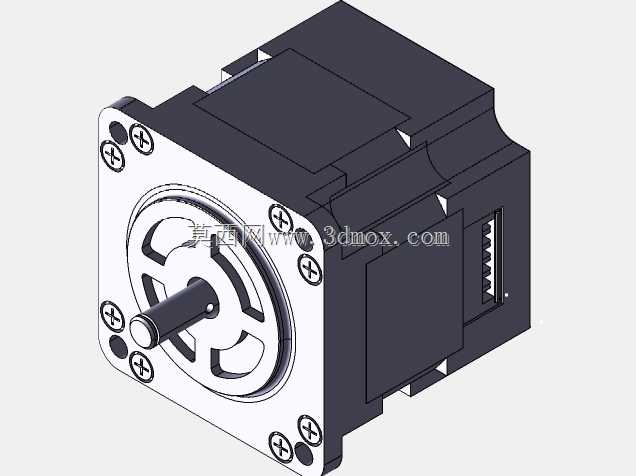

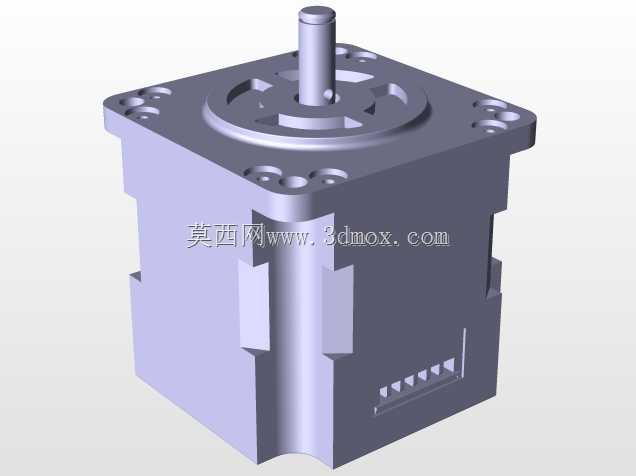

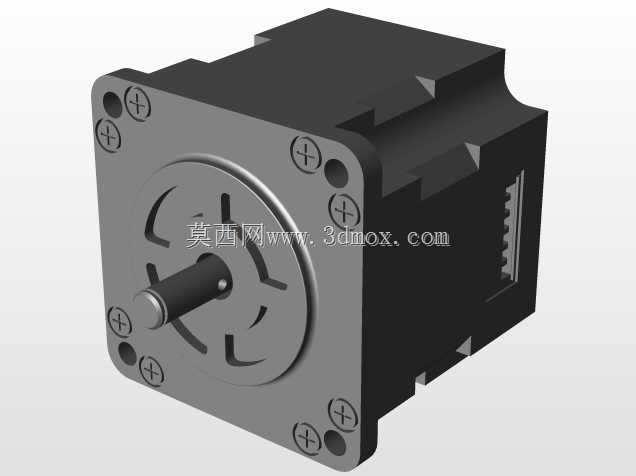

这款步进电机的三维结构还原，完全围绕小型数控设备与桌面级FDM 3D打印机的实际装机需求搭建，做结构设计时最先敲定的是安装法兰的边界尺寸，方形法兰的四个安装孔位严格匹配市面通用42/57系列步进电机的安装孔距，配套的L型安装支架预留了长圆形调节孔，方便装机时调整同步带张紧度，不需要额外加工转接板就能直接适配多数轻型数控滑台、3D打印机X/Y/Z轴的安装位。从实际使用场景来看，这类步进电机主要承担开环控制系统下的精准位移执行任务，在小型数控雕刻机里负责带动丝杠拖板完成进给运动，在桌面3D打印机里则负责驱动挤出机构送料、带动打印头完成平面走位与层厚升降，不需要额外加装位置反馈编码器就能依靠脉冲信号完成精准的角度控制，足够满足民用级轻型加工设备的精度需求。结构设计上还原了电机本体的分层构造，前端盖的轴承安装位做了精准的限位凸台，保证输出轴的径向跳动控制在装机允许的公差范围内，输出轴采用D型切边设计，搭配同步轮或者联轴器时不需要额外加工定位面，靠顶丝就能完成周向固定，避免传动过程中出现打滑丢步的问题。电机本体的定子绕组部分做了外观还原，尾部的接线端子排预留了足够的接线空间，方便用户根据驱动板的接线定义调整线序，不需要额外弯折线材就能完成接线。做结构建模时特意核对了电机的整体轴向尺寸，保证电机装入设备后不会和周边的钣金护板、走线槽产生干涉，输出轴的伸出长度也严格匹配常用同步轮、联轴器的安装深度，不会出现轴伸过长顶到设备结构、或者轴伸过短无法固定传动件的问题。对于做设备选型的结构工程师来说，这个模型可以直接导入装配体做干涉检查，不需要反复测量实物尺寸就能提前确认安装空间是否足够，也能根据电机的安装孔位提前设计设备的电机安装板，缩短整机的设计迭代周期。建模时还还原了电机表面的散热筋结构，实际装机时这些散热筋可以增大电机外壳和空气的接触面积，在电机持续运行产生热量时加快散热速度，避免长时间高负载运行出现过热丢步的问题，前端盖的油封安装位也做了细节还原，能在有少量切削液、粉尘的加工场景下阻挡杂物进入电机内部，延长电机的实际使用寿命。
