透明结构立式齿轮传动装置

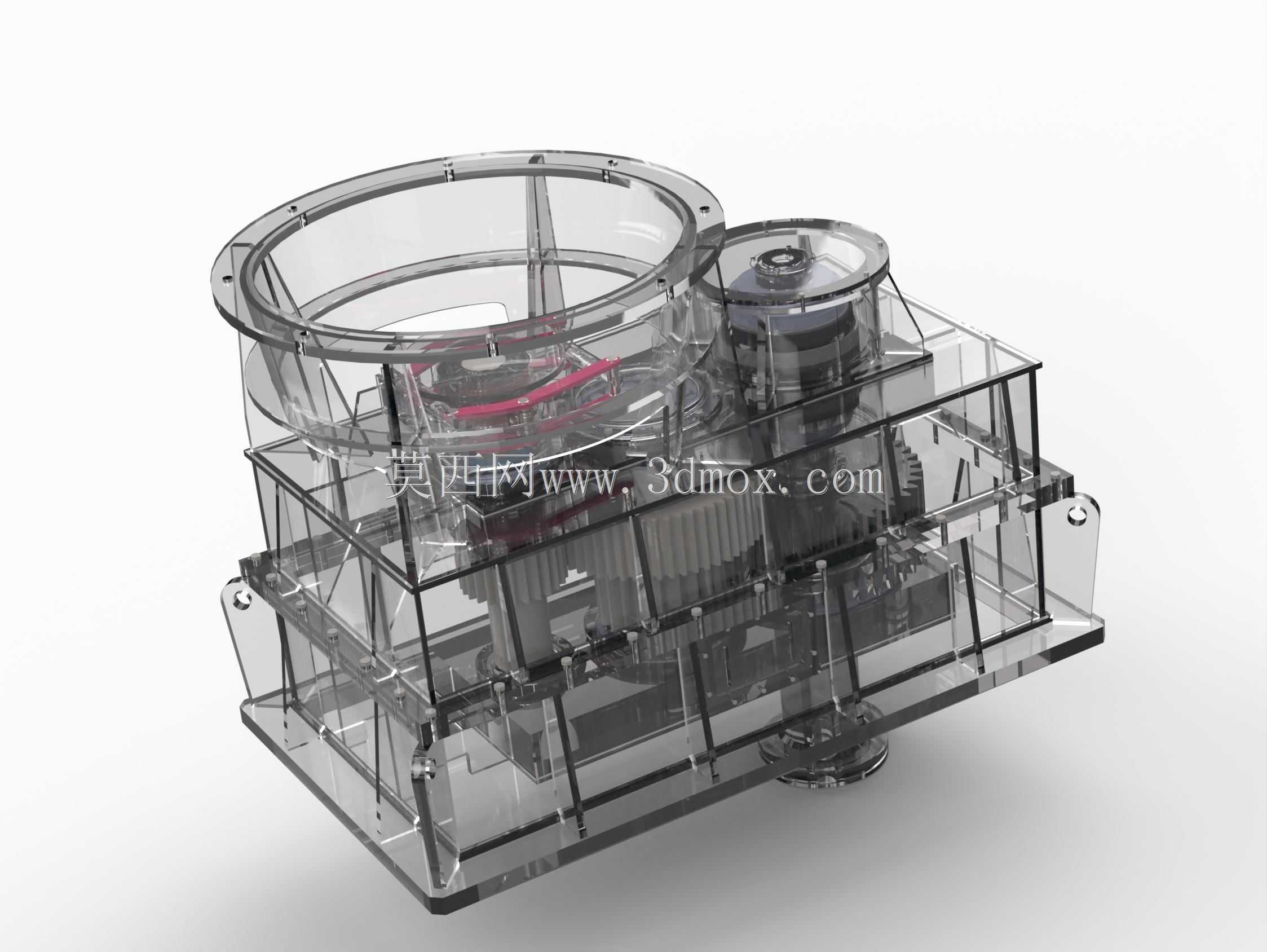

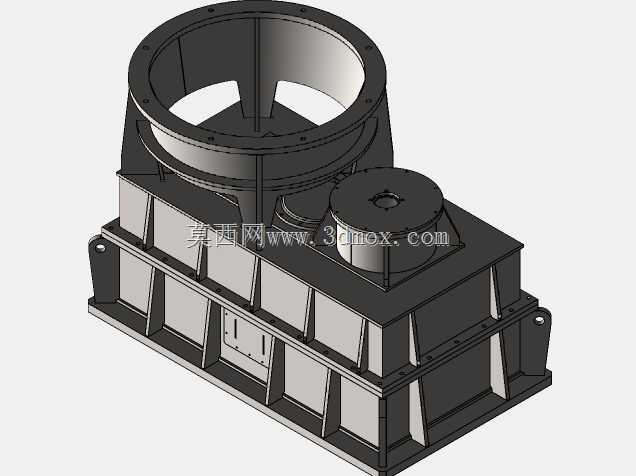

这款齿轮传动装置采用立式布局设计，上部设置大直径圆形输入腔体，下部为方形集成箱体结构，整体采用透明化外壳设计，可直观观察内部各级齿轮啮合、轴系排布以及润滑结构的布置状态，多用于教学演示、传动方案验证以及设备前期选型阶段的结构校核场景。在实际工业应用中，这类立式齿轮箱常配套于立式搅拌设备、立式输送机组、中小型立轴式加工设备的动力传递环节，可将原动机的高转速低扭矩输入，通过内部多级圆柱齿轮的啮合传动，转换为低转速大扭矩的输出，匹配工作端的负载转速与扭矩需求。设计过程中，上部圆形腔体主要容纳一级减速的大齿轮组件，与侧部突出的小腔体中的输入轴齿轮形成第一级啮合，下部方形箱体内集成后续多级传动齿轮、支撑轴承以及输出轴组件，箱体侧面预留的安装凸耳用于整机在设备机架上的固定，安装时需保证输入轴与原动机输出轴的同轴度偏差控制在允许范围内，输出轴与工作端的连接需采用合适的联轴器补偿径向与角向偏差。从结构设计逻辑来看，上下分腔的布局可将高速级与低速级传动部件进行合理分隔，既可以优化箱体内润滑油的流向，保证各级齿轮啮合点都能得到充分润滑，也能减少不同转速级部件之间的振动干扰，透明外壳的版本除了演示用途外，也可用于设备调试阶段快速观察齿轮啮合状态、润滑油位以及内部部件的运行情况，无需拆解箱体即可排查初期运行的异常问题。安装边界方面，上部圆形腔体的外径为整机最大径向尺寸，下部方形箱体的底面为主要安装基准面，侧部输入轴的伸出长度、底部输出轴的轴伸尺寸都预留了标准联轴器的安装空间，整机重心沿立式轴线分布，安装时需保证支撑机架的平面度满足要求，避免运行过程中因安装面不平导致轴系附加载荷，加剧轴承与齿轮的磨损。内部齿轮采用渐开线圆柱齿形设计，各级传动比经过合理分配，既保证了总减速比满足工况需求，也让各级齿轮的承载能力尽可能均衡，轴系支撑采用深沟球轴承与圆锥滚子轴承搭配的方式，分别承受径向载荷与传动过程中产生的轴向载荷，箱体内的筋板结构既提升了箱体的整体刚性，减少运行过程中的箱体共振，也可作为润滑油的导流结构，将飞溅的润滑油引导至轴承位置，保证支撑部件的润滑冷却。
