工业管道用直角转向方形接口萨瓦克水闸

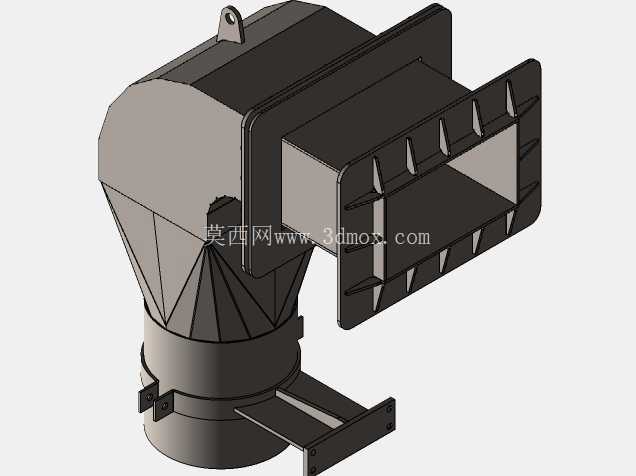

　　在工业流体输送管网、通风除尘管路以及工艺介质输送系统的布局中，经常会遇到管路需要直角转向同时兼顾通断控制的场景，常规的弯头加独立闸阀的组合不仅占用安装空间大，接口密封点多，还会在转向位置产生不必要的流阻损失，这款集成式直角转向水闸结构正是针对这类工程痛点设计的一体化解决方案。从结构布局来看，该水闸采用上下分段式结构设计，下部为圆形法兰对接端，可直接与同口径的圆形金属管道、PVC管路或者通风软管对接，法兰端面预留了标准螺栓安装孔位，安装时无需额外加工转接件，直接匹配通用管道法兰的安装孔距即可完成对接，下部圆柱段作为流体进入闸体的过渡段，内壁做了顺滑的锥面过渡，避免介质进入闸体时因截面突变产生涡流损耗。

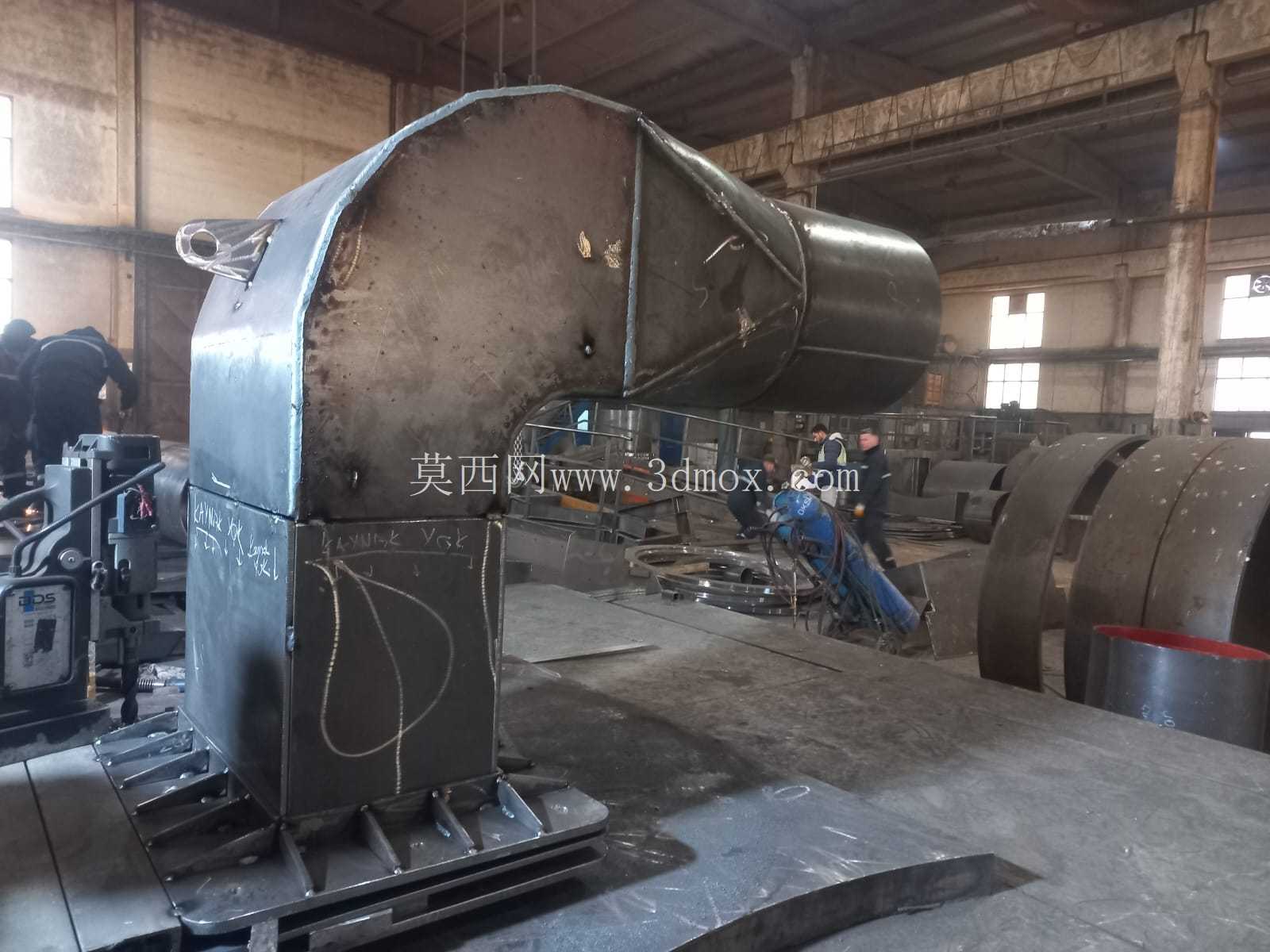

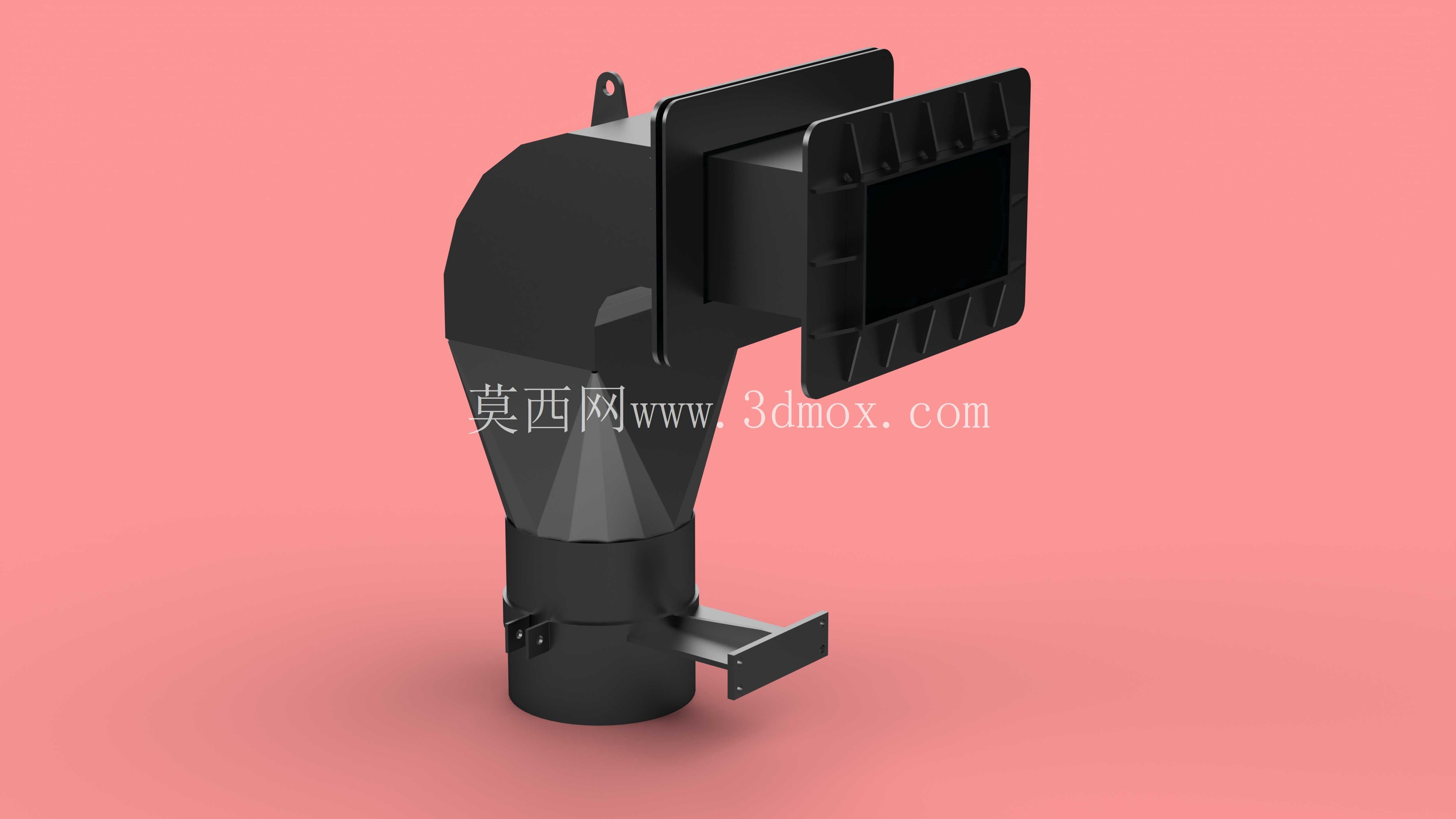

　　上部转向段采用方形截面流道设计，出口端为带加强筋的方形法兰结构，法兰边缘均匀布置的三角形加强筋直接与流道外壁一体成型，既可以提升方形法兰的结构刚度，避免安装紧固时法兰面变形导致密封失效，也能在长期承受介质压力时减少流道侧壁的形变量，方形出口可直接对接方形通风管、工艺槽的进出风口或者方形截面的物料输送管路，适配多种非圆形管路的对接需求。闸体的转向位置采用多面拼接的棱锥式过渡结构，相比常规的圆弧弯头结构，这种棱锥式结构在冲压或者钣金加工时更容易控制成型精度，拼接焊缝的位置都设置在结构应力较小的棱边位置，焊接后不易产生应力变形，同时棱锥面的倾斜角度经过流场优化，介质从下部圆管进入后，顺着棱锥面平滑转向90度从方形出口流出，相比直角弯头加闸阀的组合，流阻系数可降低15%左右，在大流量输送场景下能有效减少泵组或者风机的动力损耗。

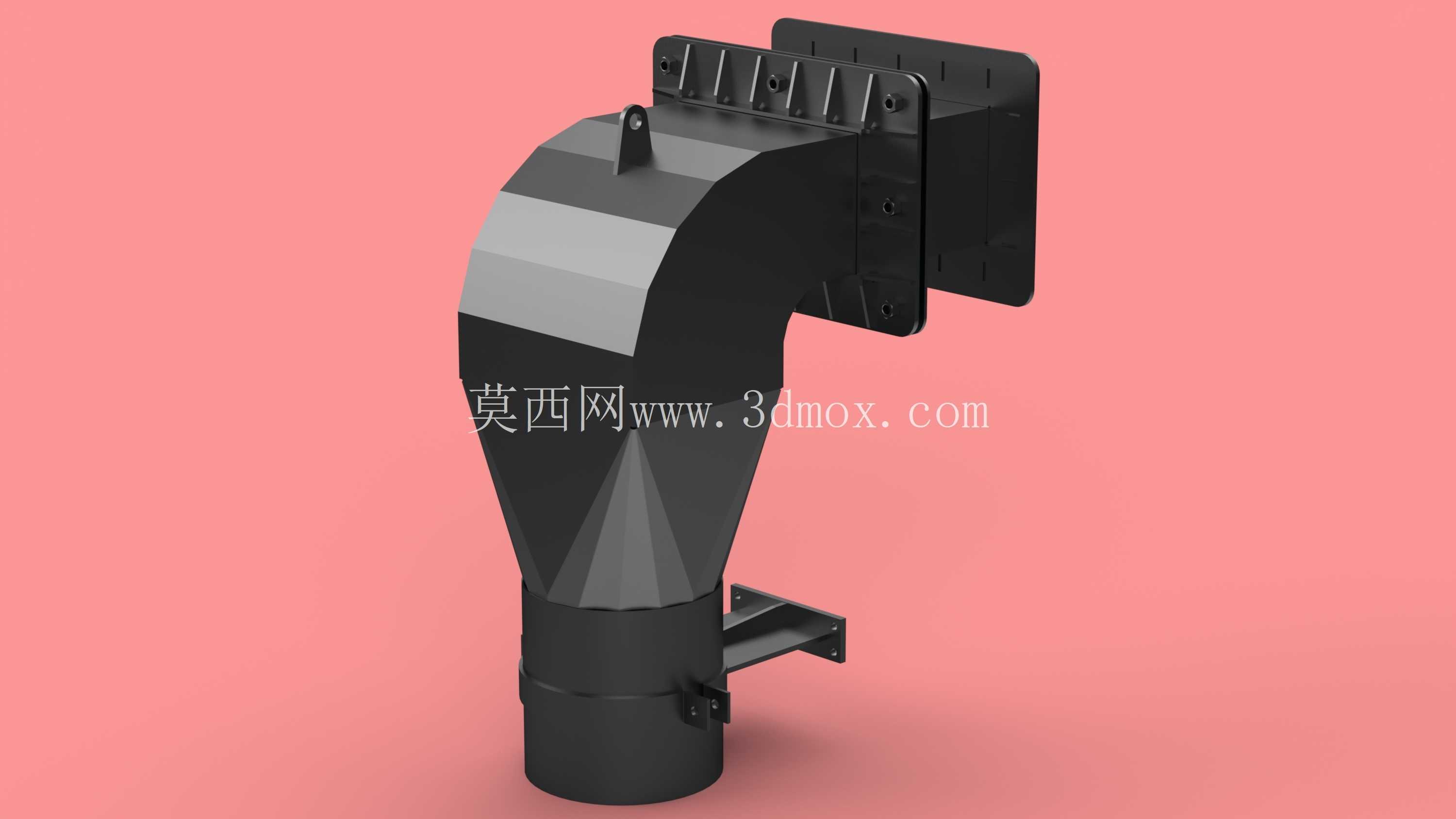

　　闸体顶部预留了吊耳结构，方便现场安装时通过起重设备吊装就位，尤其是在大口径管路安装场景下，无需额外焊接吊点，避免对闸体结构造成损伤。下部侧面伸出的两个L型安装支架，可直接将闸体固定在墙面、设备机架或者预埋的安装基座上，支架上开设的长条形安装孔可以适配一定范围内的安装位置误差，降低现场安装的对位难度。在功能设计上，该水闸的闸板密封面采用贴合流道截面的结构设计，闸板下落时可完全截断流道，闸板导向结构集成在闸体内部，无需额外外置导向支架，整体结构紧凑，在空间受限的设备夹层、管路井道内也能完成安装。

　　从实际应用场景来看，这款水闸可应用在工厂除尘系统的风管分支处，控制不同工位的除尘风路通断；也可应用在污水处理厂的工艺管路中，控制污水、污泥的流向；还可应用在粮食加工、建材生产的物料风送系统中，作为管路切换和通断的控制部件，适配气体、低粘度液体、粉状小颗粒物料等多种介质的输送控制。建模过程中，所有法兰的安装孔位、支架的安装尺寸都按照通用管路附件的安装规范进行参数化绘制，结构工程师在进行管路系统设计时，可直接调取该模型装配到整体管路布局中，无需重新绘制安装接口，也可根据实际使用的管路口径调整对应尺寸参数，快速生成适配不同工况的同系列水闸模型。模型的壁厚设置充分考虑了不同压力等级的使用需求，常规低压工况下的壁厚取值满足刚度要求，若应用在中高压工况，可直接调整壁厚参数并对应加强筋的尺寸，即可满足承压要求，整体结构没有复杂的异形曲面，所有零部件都可通过钣金折弯、板材焊接、型材切割等常规机加工工艺制作完成，加工难度低，适合批量生产应用。
