弗朗西斯涡轮机混流式螺旋蜗壳结构

　　在水力发电、水利输水、工业流体增压输送的场景里，混流式涡轮机的蜗壳是决定整机运行效率的核心过流部件，这款弗朗西斯型螺旋蜗壳的设计，完全围绕流体动能向机械能的平稳转换逻辑展开，没有多余的装饰性结构，每一处曲面曲率都服务于流态优化。从实际安装场景来看，这类蜗壳多应用在中高水头的水力发电机组、大型工业循环水透平能量回收装置中，前端对接进水压力管道，侧下方的出口对接涡轮转轮室，承担着将进水管道内的轴向来流，均匀、低损耗地导向转轮全周叶片的作用，避免局部流速突变引发的水力振动、空蚀问题。

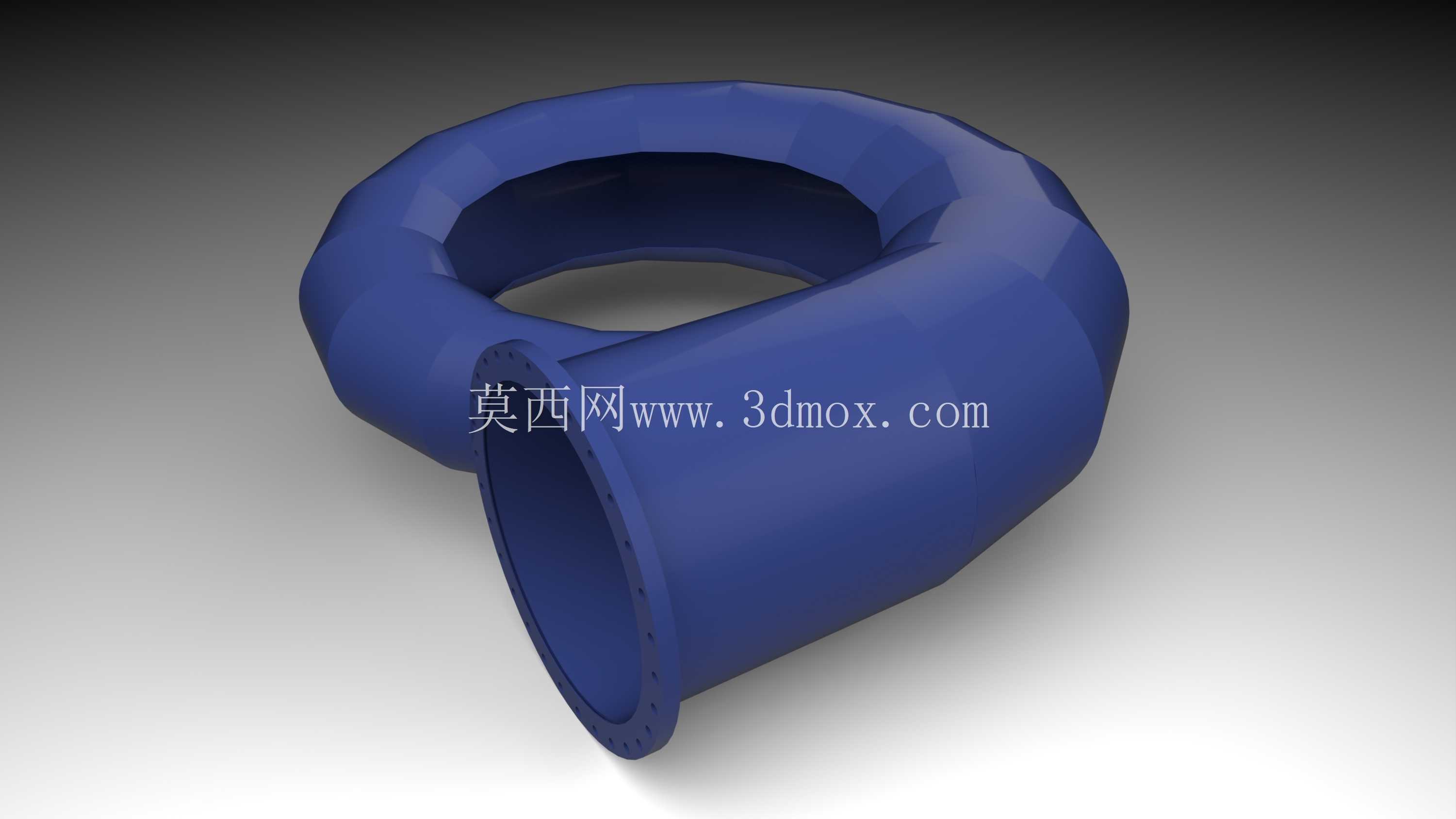

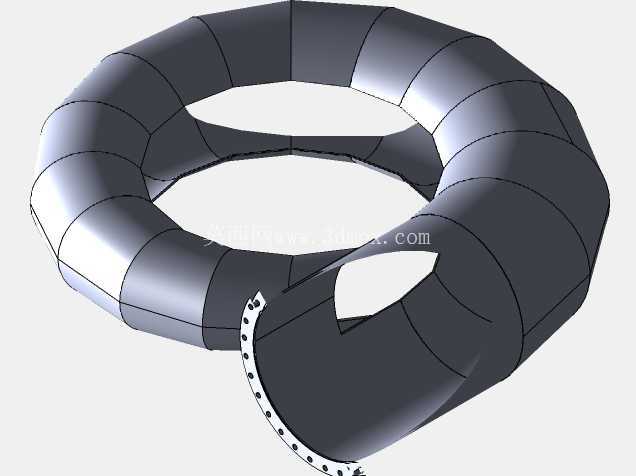

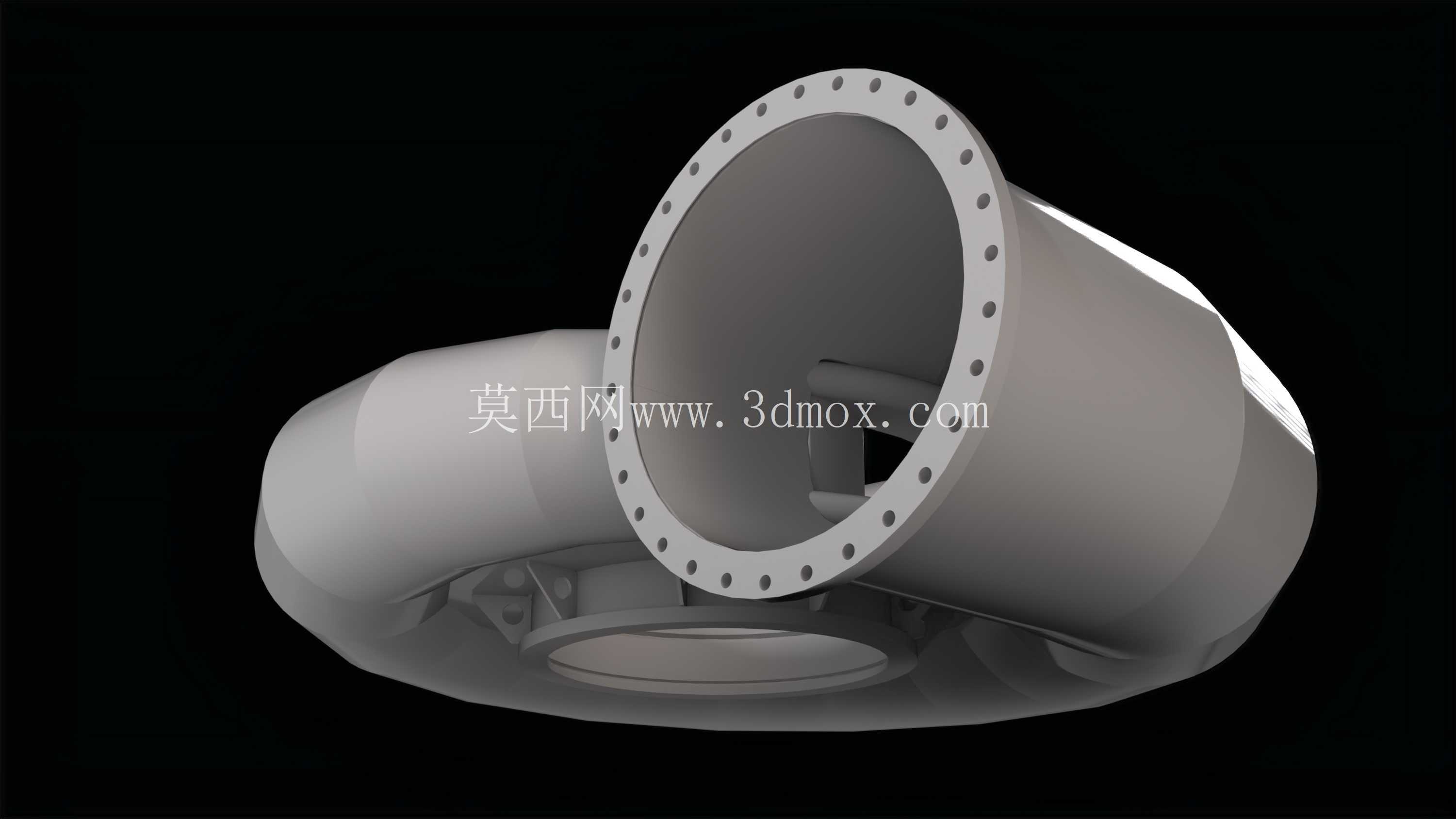

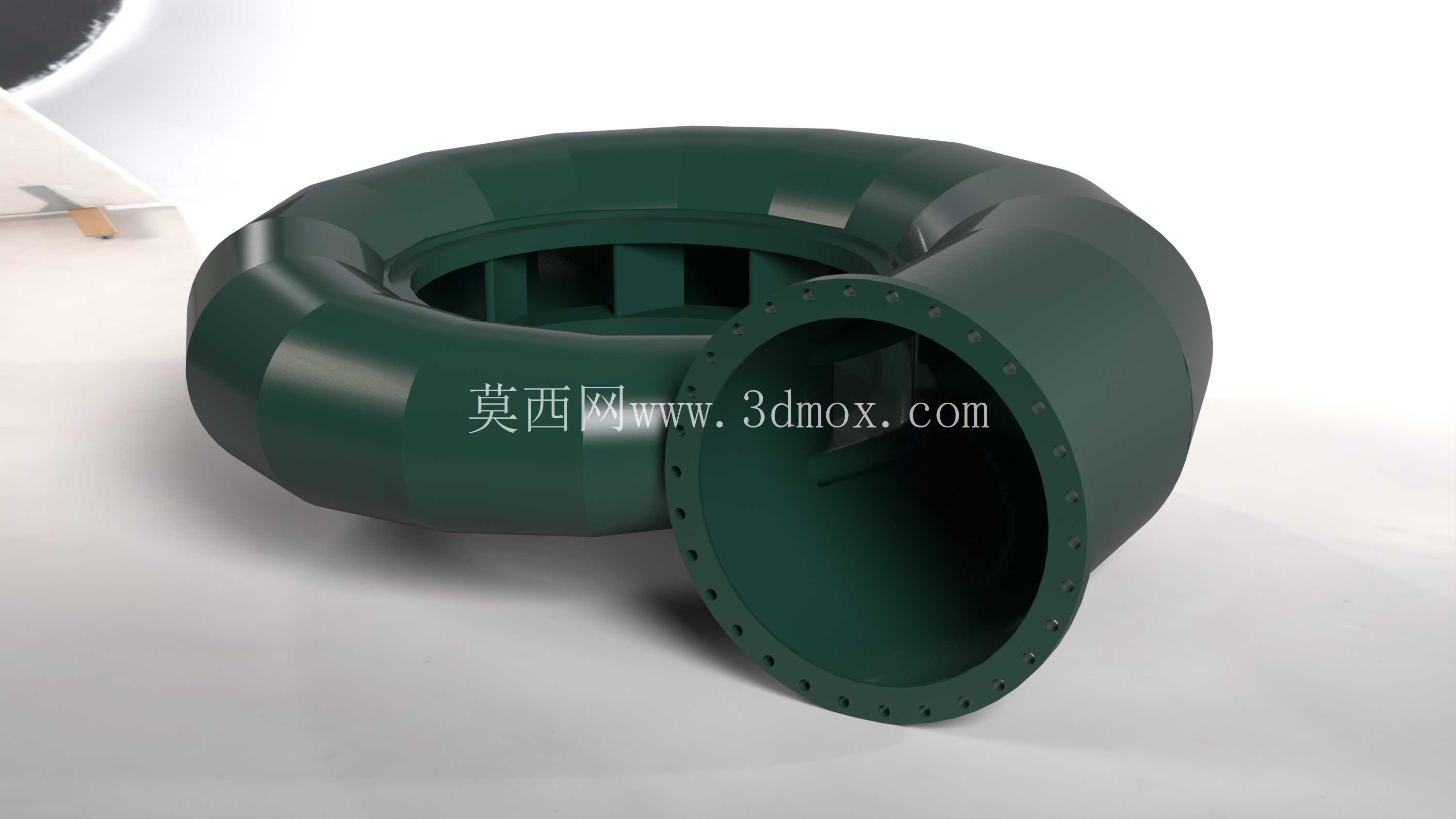

　　设计阶段首先要敲定的是进口法兰的安装边界，图中可见的大直径带螺栓孔法兰，其螺栓孔采用等节距圆周排布，孔位公差需匹配对应压力等级的管道法兰标准，法兰端面的密封槽结构在建模时做了等深度处理，保证安装时密封垫片受压均匀，不会出现高压下的渗漏问题。蜗壳的螺旋流道采用变截面设计，从进口段到靠近转轮室的尾段，过流面积按照等环量流态要求逐步收缩，建模时没有采用简单的扫掠成型，而是对每一个截面的中心轨迹线做了曲率连续调整，避免流道内壁出现折角，减少流体在壁面的附面层分离损失。

　　很多新手建模时容易忽略蜗壳鼻端的过渡结构，这款模型在鼻端位置做了圆滑的导流过渡，避免来流在鼻端形成冲击涡，这部分的曲面曲率经过反复调整，保证流体进入蜗壳后能沿着螺旋壁面平顺滑向转轮入口，不会出现局部流速骤升的问题。从安装尺寸边界来看，蜗壳的整体中心高、出口法兰的端面跳动公差、进口法兰与出口法兰的中心距，都严格适配对应型号混流式转轮的装配要求，蜗壳内壁与转轮外缘的间隙控制在合理范围内，既不会因为间隙过大造成容积损失，也不会因为间隙过小出现运行时的动静部件摩擦。

　　蜗壳下半部分的支座结构在建模时做了加强筋处理，支座的安装孔位匹配基础预埋板的尺寸，能承受蜗壳自身重量加上内部满水的重量，同时抵消流体流动时产生的径向不平衡力，避免运行过程中出现结构位移。在水力特性设计上，整个蜗壳的断面从圆形进口逐步过渡到接近矩形的出口断面，这种渐变设计能让流体在进入转轮前形成均匀的速度环量，保证转轮每个叶片的进水攻角一致，提升转轮的能量转换效率，降低叶片局部的空化风险。建模过程中对所有的壁厚做了等强度处理，高压侧的进口段壁厚略大于低压侧的尾段壁厚，在保证结构强度满足水压试验要求的前提下，尽可能降低整体重量，减少基础载荷。法兰连接位置的过渡圆角做了应力释放处理，避免长期运行中在焊接位置出现应力集中引发的疲劳裂纹，所有的内壁面都做了光滑过渡处理，没有残留的建模棱角，减少流体流动时的沿程阻力损失。这类蜗壳在实际选型时，需要匹配对应的水头、流量参数，不同工况下的蜗壳进口直径、螺旋包角都会有差异，这款模型的螺旋包角采用常规混流式机组常用的包角角度，适配大多数中水头工况的使用需求，安装时需要保证蜗壳的中心与转轮中心完全同轴，否则会引发流态偏斜，导致机组振动超标、效率下降。
