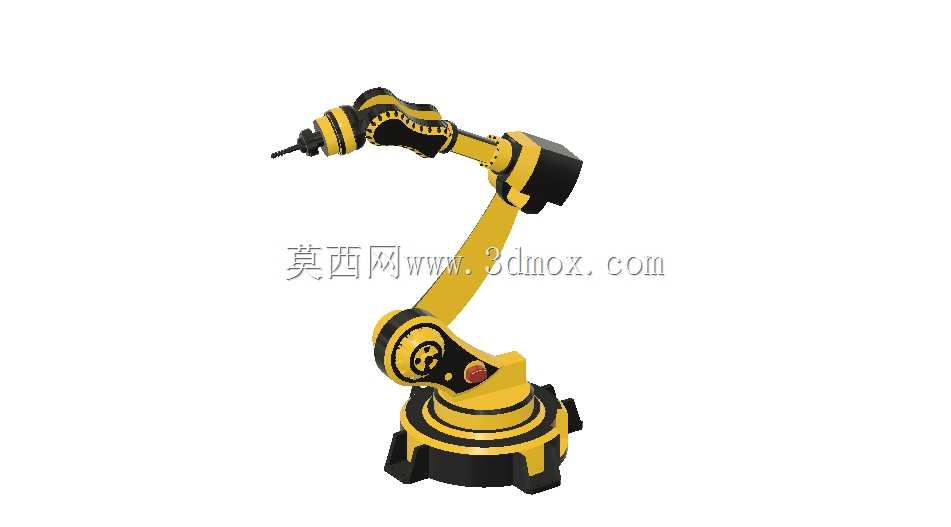

带钻孔执行端的六轴关节机械臂

这款带钻孔工具的六轴关节式机械臂，主要面向3C电子零部件加工、小型金属件钻孔去毛刺、汽车内饰件开孔这类需要高精度重复定位的作业场景，在离散制造的柔性产线中，可替代人工完成狭小空间内的多姿态钻孔作业，避免人工手持钻具带来的孔位偏差、垂直度不足等质量问题。从结构设计逻辑来看，整机采用六自由度串联关节布局，底座回转关节承担整周方位调整，大臂、小臂的摆动关节覆盖垂直作业面的大范围位移，末端三个腕关节则负责调整钻孔执行端的姿态，可实现任意空间角度的孔位加工，哪怕是工件内侧、倾斜安装面这类普通三轴设备无法触达的位置，都能通过关节联动完成作业。设计阶段优先考虑了关节负载的合理分配，底座采用大直径支撑结构，安装时需要匹配预埋地脚或者加厚安装钢板，预留的安装孔位可适配常见的工业机器人安装底座标准，整机安装边界需要在底座周围预留至少300mm的维护空间，避免线缆干涉、关节运动超程。末端执行器采用直柄钻具集成设计，钻夹头的同轴度在建模阶段就做了公差配合校验，腕部法兰与钻具的连接面设置了定位销孔，保证钻具更换后的重复定位精度，同时在关节走线的设计上，将动力线缆、信号线缆全部通过关节内部的走线腔布置，避免外部走线在高速运动时出现勾挂、磨损问题。大臂与小臂的结构采用等强度设计思路，在保证关节处结构刚度的前提下，对非受力区域做了减重处理，既降低了关节电机的负载，也提升了整机的动态响应速度，可适配每分钟0.5米到1.2米的末端移动速度，满足不同材质钻孔作业的进给要求。在产线集成时，这款机械臂可搭配视觉定位系统，对来料位置偏差做实时补偿，哪怕是工装定位存在0.5mm以内的误差，也能通过视觉引导修正钻孔位置，保证孔位精度控制在0.1mm以内。日常维护层面，每个关节的注油口都设计在便于操作的外侧位置，不需要拆解外壳就能完成润滑脂加注，底座的电气接口采用集中式布局，接线时可快速完成动力、通讯、IO信号的对接，减少产线部署的调试时间。针对钻孔作业产生的切屑问题，末端腕部预留了气嘴安装位，可对接车间压缩空气管路，在钻孔作业完成后自动吹净孔内切屑，不需要额外增加独立的吹扫工位。
