杆端关节球头铰接连接零件结构

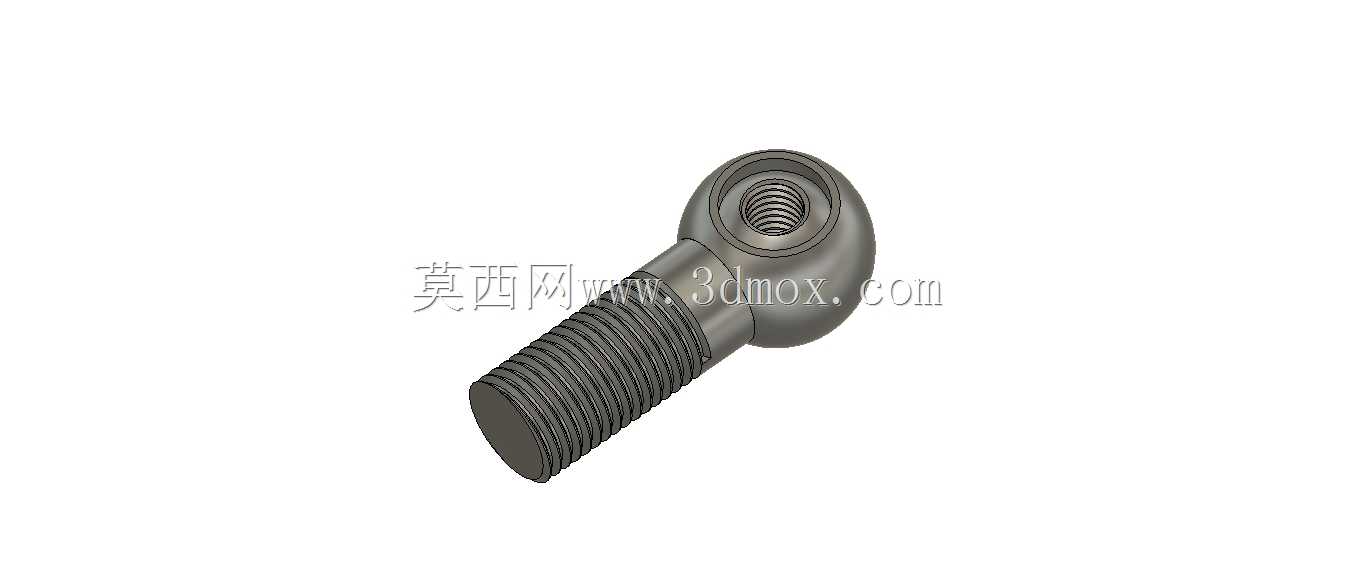

这类带外螺纹杆端的球头铰接件，在工业传动、连杆机构里的应用场景十分广泛，从自动化生产线的连杆联动结构，到工程机械的操纵拉杆连接，再到轻工设备的活动铰接点位，都能见到这类零件的身影。它的核心作用是在两个存在相对摆动角度的构件之间，实现可靠的力传递，同时补偿连接端的角度偏差，避免刚性连接在设备运行过程中因为安装误差、构件形变产生的额外内应力，防止连接部位出现应力集中断裂的问题。从结构设计来看，零件一端为标准外螺纹杆身，加工有连续的三角螺纹，用于和配套的内螺纹构件实现旋合固定，螺纹段的长度经过匹配计算，既保证足够的旋合啮合长度来满足抗拉、抗剪的强度要求，又不会因为螺纹过长导致安装时出现行程超限、干涉相邻构件的问题。另一端为带内螺纹孔的球头环结构，球头的环形内壁做了适配铰接球销的圆弧面设计，内部的内螺纹用于和球销组件锁紧固定，环体的外径尺寸经过强度校核，在承受额定拉压载荷的时候，环体最薄截面的应力值控制在材料许用应力范围内，不会出现拉裂、变形的失效情况。设计这类零件的时候，首先要明确安装边界的约束条件：螺纹杆的公称直径要匹配安装位的螺纹孔规格，球头环的外径要保证安装后在最大摆动角度下，不会和周边的机架、其他传动构件发生运动干涉，球头内部的铰接孔径要和配套的球销直径形成间隙配合，保证摆动动作顺滑无卡滞，同时配合间隙不能过大，避免传动过程中出现回程间隙影响机构的动作精度。零件整体采用一体式结构设计，杆身和球头环的过渡位置做了圆弧过渡处理，消除了直角截面的应力集中点，在承受交变拉压载荷的时候，过渡位置不会因为应力集中产生疲劳裂纹，大幅提升零件的疲劳使用寿命。在实际选型应用中，需要根据机构的最大工作载荷、最大摆动角度、安装空间的尺寸边界来确定具体的规格参数，外螺纹的旋合长度要根据连接构件的厚度调整，保证锁紧后有足够的螺纹啮合牙数，球头端的铰接中心到螺纹杆端面的距离，要匹配整个连杆机构的运动行程计算，避免安装后出现机构运动死点，或者行程不足无法达到预设动作位置的问题。这类铰接件相比普通的刚性螺栓连接，最大的优势就是可以自适应一定范围内的角度偏斜，在设备运行过程中产生振动、构件微量形变的时候，连接部位可以通过微小的摆动来释放内应力，不会把额外的弯矩传递到相邻的构件上，有效保护整个传动链路里的其他易损零件，降低设备运行过程中的故障概率。
