1.1千瓦直角传动重负载减速机结构

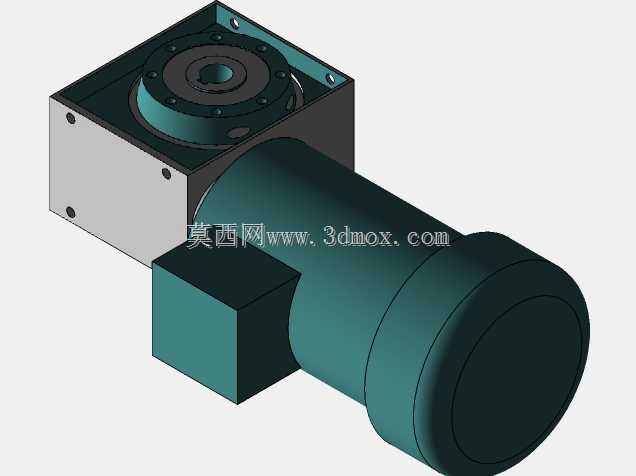

这款直角转向的1.1千瓦功率等级传动单元，在自动化生产线、包装输送设备、小型专用机床的进给机构中应用十分广泛，核心作用是匹配伺服或普通异步电机的高转速输出，通过内部蜗轮蜗杆或者行星锥齿轮的啮合传动，实现转速降低、输出扭矩放大的效果，同时完成动力传输方向的90度转向，大幅压缩动力单元的轴向安装空间，适配设备紧凑布局的设计需求。从结构设计逻辑来看，输入端采用标准圆形法兰接口，可直接匹配市面通用规格的1.1千瓦电机安装，止口尺寸、安装孔位的公差设计严格遵循通用传动件安装标准，无需额外加工转接板即可完成电机对接，降低现场安装的适配成本。转向箱体采用方形一体式铸铝壳体设计，壳体壁厚经过受力仿真校核，在满负载输出扭矩的工况下，壳体形变控制在0.02mm以内，保证内部齿轮啮合的间隙稳定，避免负载波动时出现打齿、传动卡顿的问题。输出端为中空轴孔设计，可直接穿过设备的动力输入轴，通过键连接传递扭矩，相比实心轴输出的结构，省去了联轴器的安装空间，进一步缩短设备动力段的总长度，适合安装空间局促的转盘驱动、辊筒输送等场景。安装边界方面，方形转向箱体的四个侧面均预留了标准安装螺纹孔，支持卧式、立式、侧装等多种安装姿态，设计人员在进行设备整体布局时，可根据走线、维护空间的实际需求灵活选择安装方向，不需要额外定制安装支架。在实际选型应用中，这款传动单元的减速比覆盖常用的10到60区间，可匹配不同转速要求的负载端，内部轴承选用深沟球轴承搭配圆锥滚子轴承的组合，输入端承受电机的径向跳动，输出端可承受一定的轴向负载与径向负载，适配皮带传动、齿轮直连、链条传动等多种动力输出连接方式。建模过程中对内部齿轮的啮合间隙、轴承安装位的公差配合、油封的安装槽尺寸都做了1:1还原，结构设计人员可直接将该模型导入设备整体装配中，完成安装干涉检查、动力路径仿真，不需要重新测绘建模，大幅缩短设备设计阶段的选型与建模周期。日常维护层面，壳体侧面预留了油位观察孔与注油孔，可根据运行工况定期更换润滑脂，输出端的骨架油封采用标准通用规格，出现磨损漏油时可快速更换配件，降低设备后期的运维成本。
