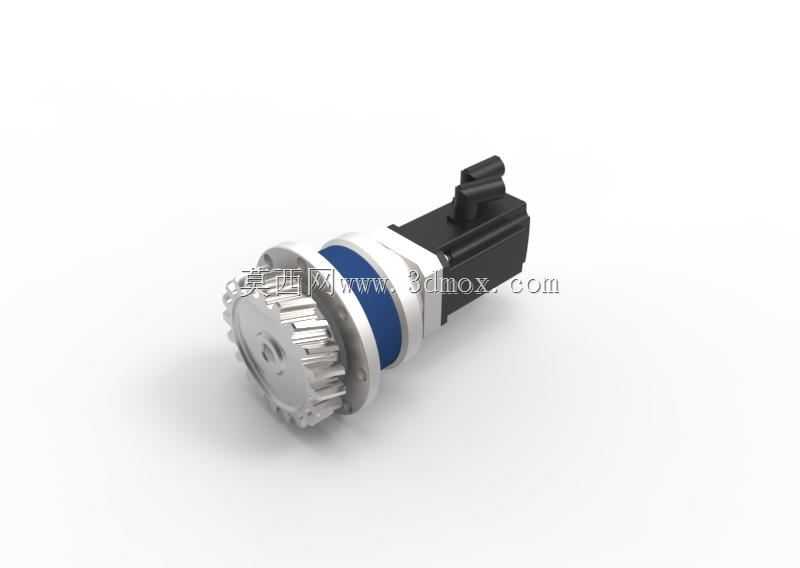

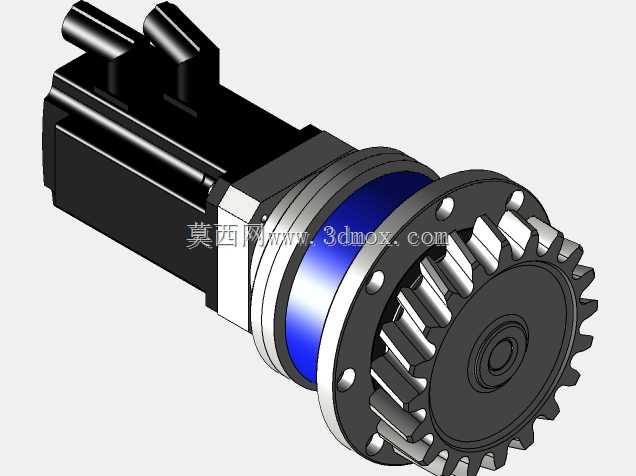

集成驱动电机的行星齿轮传动箱体结构

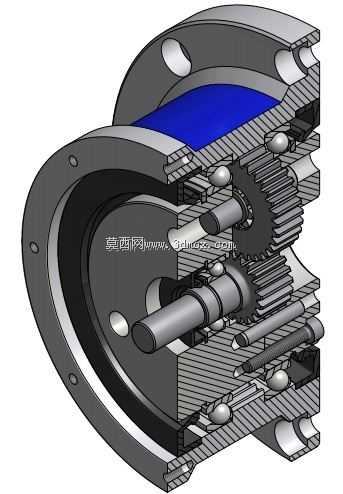

这款集成驱动单元的行星齿轮传动结构，在中小功率传动场景中适配性极强，常见于自动化生产线的辊道驱动、小型输送设备的动力端、工业机器人关节的前置减速模块，以及轻工机械的进给传动单元，能够在紧凑安装空间内实现大传动比的动力传递，同时保证传动过程的平稳性。从结构设计逻辑来看，该结构将驱动电机的输出轴直接与行星传动的太阳轮输入端耦合，省去了额外的联轴器连接环节，既压缩了整体轴向尺寸，也减少了传动链上的连接间隙带来的回程误差。箱体采用剖分式结合面设计，加工时可分别完成箱体内腔的行星轮安装位、轴承孔、密封槽的精密加工，装配时可依次放入内齿圈、行星架组件、太阳轮与输入轴，最后通过周向均布的连接螺栓完成箱体合箱，安装维护时无需完全拆解整个传动链路即可更换易损的密封件与轴承。行星轮采用均布设计，通常为3到4个行星轮同时与太阳轮、内齿圈啮合，动力传递过程中载荷被多组啮合齿副分摊，单齿承受的接触应力与弯曲应力更低，同等体积下能传递更大的扭矩，同时啮合过程的重合度更高，传动时的振动与噪音明显低于定轴齿轮传动结构。箱体外侧设计有带安装通孔的法兰凸缘，安装时可通过螺栓直接固定在设备的安装基座上，法兰端面的定位止口与安装孔的位置公差控制在合理范围内，能保证输入输出轴的同轴度要求，避免安装偏差带来的额外轴承载荷。输入端的电机安装位与箱体采用一体化定位止口设计，电机输出轴与太阳轮的同轴度通过止口配合保证，无需额外调整对中，装配效率更高。箱体内腔预留有润滑脂存储腔，可填充润滑脂实现啮合齿面与轴承的长效润滑，适合不便频繁维护的安装场景，输出端设计有骨架油封安装槽，可防止润滑脂泄漏同时阻挡外界粉尘进入箱体内部，适配多粉尘的工业车间使用环境。行星架的输出端采用标准轴伸设计，可通过键连接直接驱动负载，也可根据需求加装联轴器连接后续传动部件，结构通用性较强。
