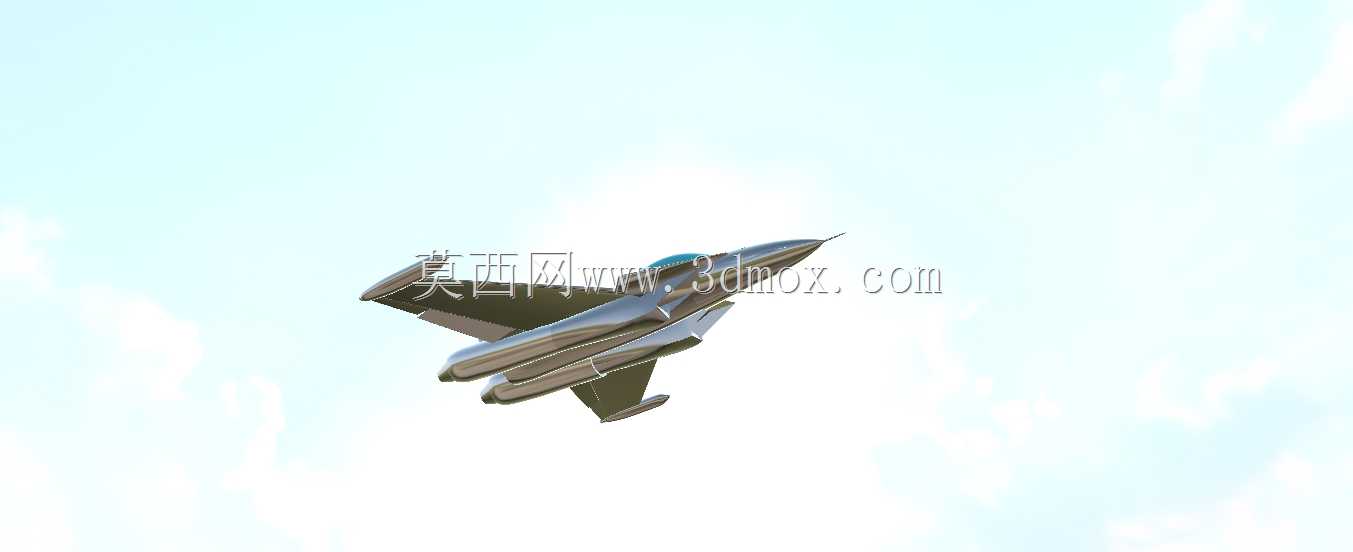

达索阵风战斗机高精细外观结构建模

在航空装备结构设计领域，有人机的外观建模始终是兼顾气动合理性与结构落地性的核心工作，本次呈现的阵风战机建模，完全围绕真实机型的气动布局逻辑搭建，可直接用于航空科普展示、模拟训练视景搭建、航展展陈方案推演等场景。从实际用途出发，该模型完整还原了阵风作为多用途四代半战机的气动特征，鸭翼与三角翼的耦合布局完全贴合真实机型的气流控制逻辑，建模过程中优先保证了翼面相对位置、翼型扭转角度、机身截面积分布的准确性，避免了常规外观建模常见的气动外形失真问题，可直接用于气动原理演示、飞行动画制作等对外形精度有要求的场景。在功能特性还原上，模型完整呈现了战机的可动翼面边界，包括鸭翼偏转角度范围、前缘缝翼的收放位置、后缘升降副翼的偏转行程、垂尾方向舵的转动区间，同时保留了机身表面维护口盖、传感器窗口、机载天线的凸起轮廓，进气道的半埋式结构完全贴合真实机型的附面层隔道设计，尾喷口的收敛扩张调节片结构做了分层建模，可直接用于机构运动演示。设计思路上，建模全程遵循真实战机的尺寸链逻辑，以机身轴线为基准搭建全机坐标体系，机头雷达罩的锥度、座舱盖的水泡形曲面、机身中段的面积律收腰、尾段的发动机舱隆起都严格匹配真实机型的截面变化，没有为了视觉效果随意调整曲面曲率，保证了不同视角下的外形辨识度与尺寸合理性。外形尺寸与安装边界层面，模型严格按照真实阵风的1:1比例参数搭建，翼展、机长、机高的比例误差控制在极小范围内，起落架舱的内部预留空间、外挂点的安装接口位置都做了对应还原，机翼下的重载挂点、翼尖的空空导弹挂架、机身中线的副油箱挂点都保留了安装基准面，可直接拓展挂载不同类型的机载装备模型，满足不同场景下的展示需求。对于结构设计从业者而言，该模型可作为鸭式布局战机外形设计的参考样本，理解航空装备设计中气动需求与结构布置的平衡逻辑，也可作为航空类文创产品开发、模拟仿真场景搭建的基础素材，避免从零开始搭建复杂曲面的重复工作。
