多规格M3滚花空心支撑柱组件

这类空心滚花支撑柱，是PCB板装联、小型无人机机架组装场景里的常用连接件，日常做消费电子结构堆叠、微型航模装配时，经常会用到这类标准规格的间隔件。设计之初就考虑了两类核心使用场景的需求：一是PCB板层间的电气间隔与机械支撑，避免板件直接贴合造成的元器件干涉、散热空间不足问题；二是小型无人机机架的碳板层间隔，在轻量化前提下保证机架连接刚度，抵消飞行过程中的振动传导。

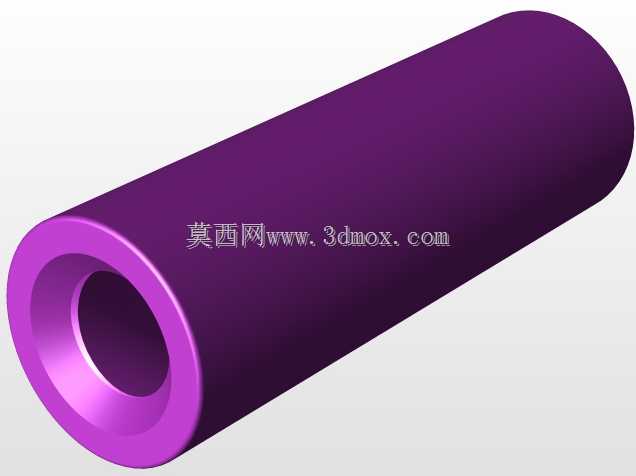

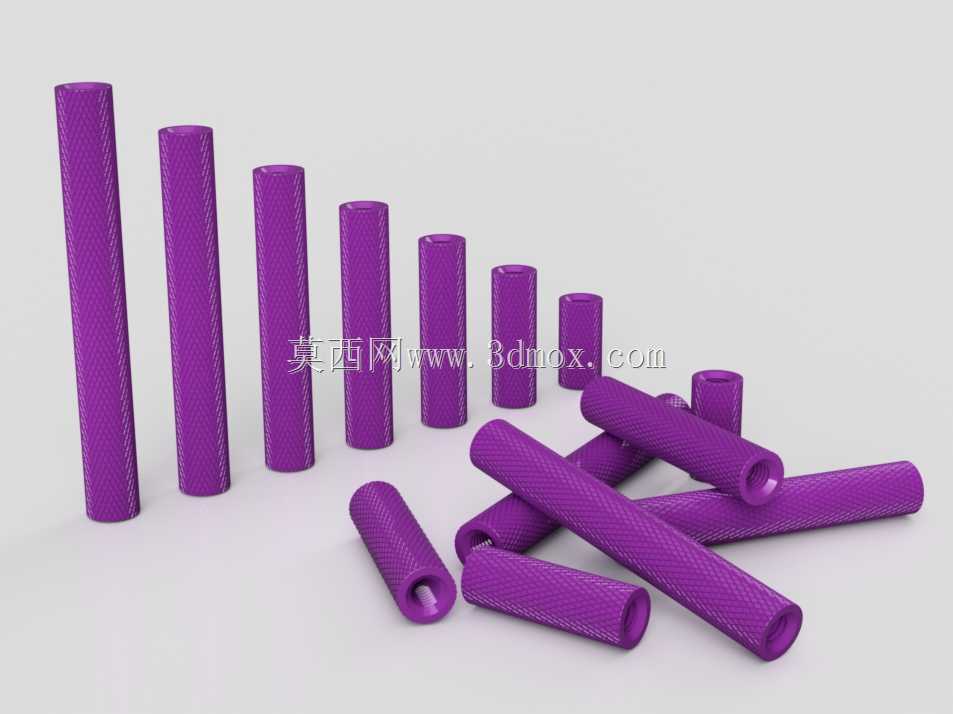

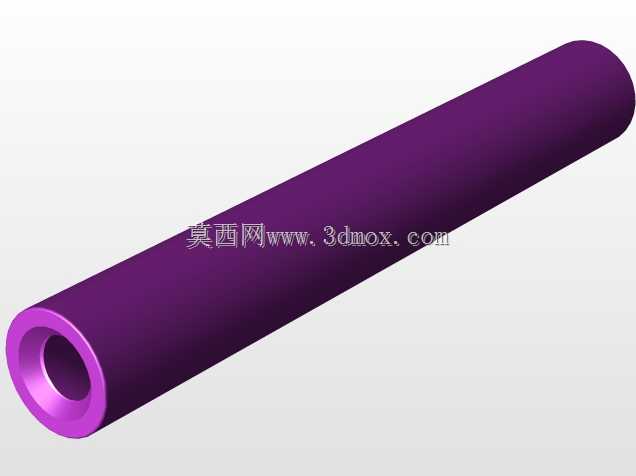

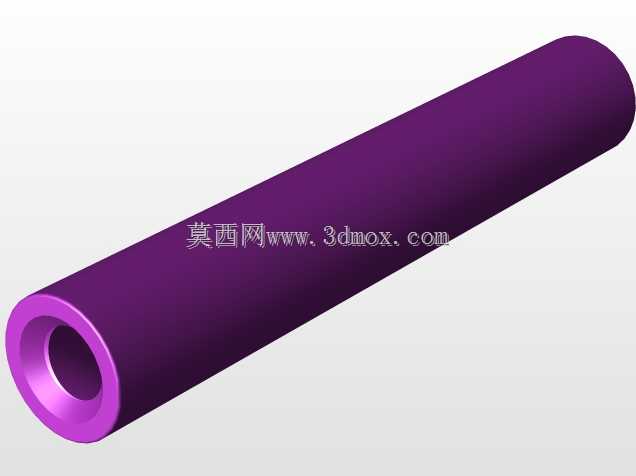

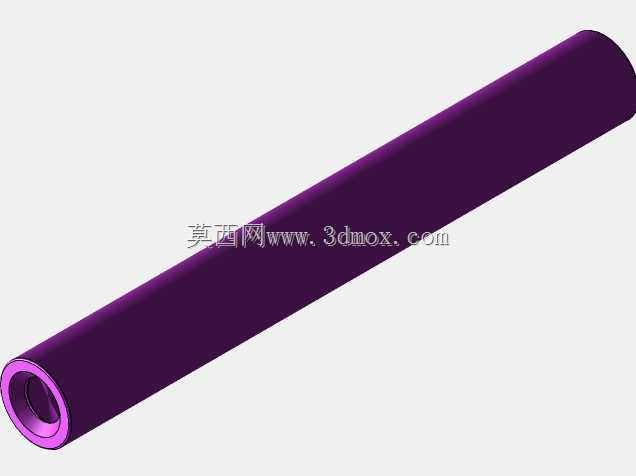

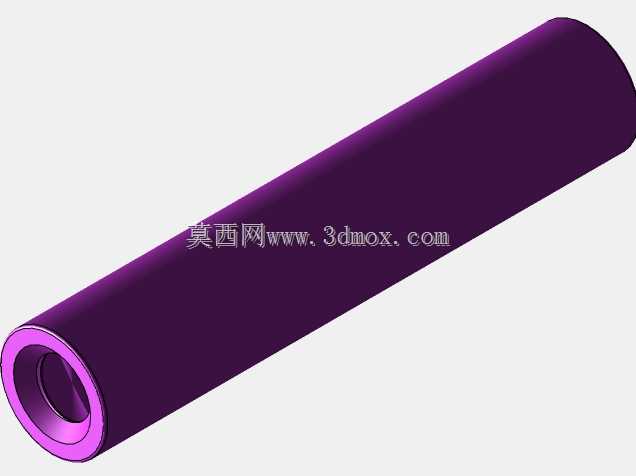

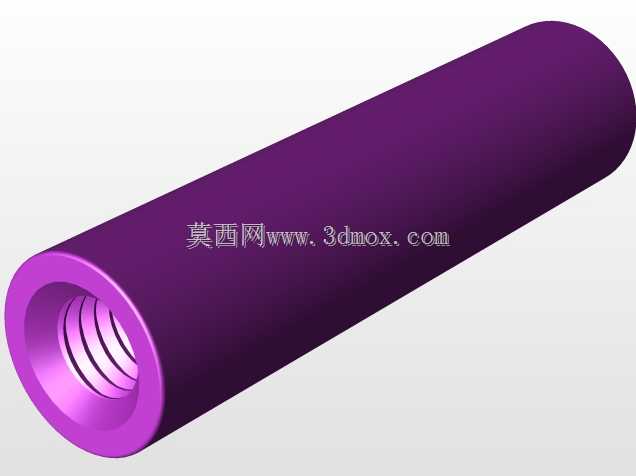

整个组件覆盖了10、15、20、25、30、35、40共7种常用长度规格，基本覆盖了从两层薄PCB板间隔到多块碳板堆叠的常规安装需求，选型时不需要额外做长度裁切，减少现场加工的工作量。柱体采用空心通孔设计，适配M3规格的螺丝贯穿安装，通孔内径与M3螺丝外径保留了合理的安装间隙，既不会因为间隙过大造成装配后板件错位，也不会因为间隙过小出现螺丝卡滞、装配对位困难的问题。

柱体外壁做了全段网纹滚花处理，这部分设计不是为了外观装饰，而是考虑到手工装配时的防滑需求：徒手拧动锁紧螺母时，滚花纹理可以提供足够的摩擦力，不需要额外用钳子夹持柱体就能完成锁紧，避免夹持过程中在柱体表面留下夹痕，也能提升小空间内的装配效率。同时滚花结构在嵌入注塑件、3D打印安装孔时，还能起到一定的防转作用，避免柱体在孔内发生周向转动，提升连接的可靠性。

设计时对柱体的壁厚做了轻量化优化，在保证轴向支撑强度的前提下尽可能缩减壁厚，降低单个零件的重量，这一点对于无人机这类对重量敏感的应用场景尤为重要，每减少一克无效重量，都能提升航模的有效载荷与续航表现。所有规格的柱体外径保持统一，安装时不需要根据长度更换不同规格的安装钻头或者预制孔尺寸，同一套安装工装就能适配所有长度的支撑柱，降低生产装配的工装管理成本。柱体的两端做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时毛刺刮伤PCB板的阻焊层或者碳板表面，也能在穿螺丝、对准安装孔时起到导向作用，提升盲装场景下的对位效率。

实际选型使用时，只需要根据需要间隔的板件间距选择对应长度的规格即可，不需要额外校核柱体的抗压强度，常规的PCB装联锁紧力、无人机机架的飞行振动载荷，都在这类支撑柱的承载范围内，不会出现柱体压溃、变形的问题。
