竞速无人机Lumenier飞控电路板结构设计

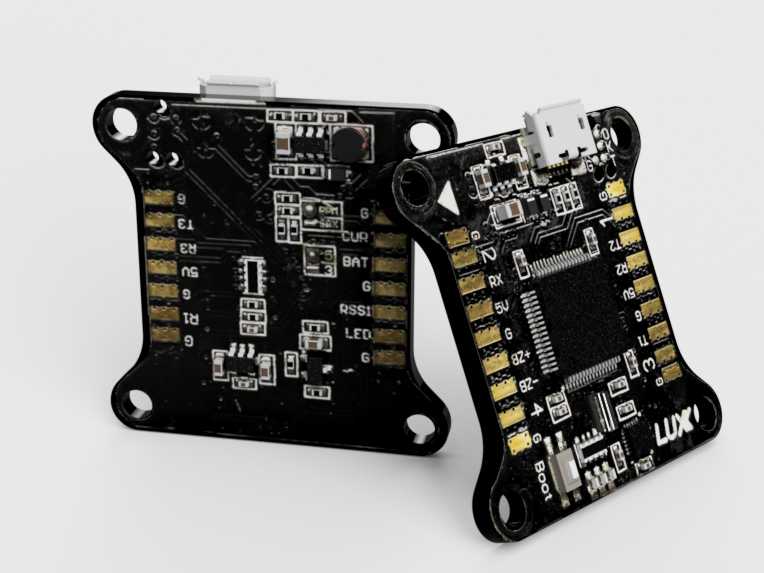

这款飞控板是专为竞速类穿越无人机设计的核心控制载体，主要应用于FPV竞速赛事、花式特技飞行场景，承担无人机飞行姿态解算、动力输出调控、外设信号交互的核心作用，是整台无人机的运算与控制中枢。在实际飞行场景中，飞控板需要实时采集陀螺仪、加速度计的传感数据，快速运算后向四个电调输出精准的转速控制信号，同时响应遥控器的摇杆操作指令，保障飞行器在高速机动、翻滚特技、复杂气流环境下的姿态稳定与操控响应精度。

从功能特性来看，该飞控板集成了主控运算单元、姿态传感模块、电源管理电路、信号接插端口，板载预留了接收机、图传、LED灯带、蜂鸣器等常用外设的焊盘接口，能够满足竞速无人机轻量化集成的装机需求，减少额外飞线带来的重量冗余与信号干扰风险。板载的Micro USB接口可直接连接电脑进行固件刷写与参数调试，无需额外外接调试模块，适配日常调参与固件升级的使用需求。

设计思路上，整体采用四角带安装孔的异形板型轮廓，完全匹配竞速无人机常见的30.5mm标准安装孔距，能够直接适配绝大多数主流竞速机架的飞控安装位，无需额外制作转接件。板上元件布局充分考虑了装机后的空间避让，将高频元件、电源回路与信号回路做分区排布，降低大电流工作时对传感信号的电磁干扰；接插焊盘全部排布在板边位置，方便装机时的线材焊接与后期维护更换。板型四角做了圆弧切角处理，既能够减轻板身自重，也能避免装机时尖锐边角剐蹭机架碳板或线材绝缘层。

安装边界方面，板身整体厚度控制在1.6mm标准PCB厚度范围内，板上最高元件为顶部的USB接插件，整体凸起高度不超过5mm，安装时预留6mm以上的层间间距即可避免与上层图传、分电板产生干涉；四角安装孔内径适配M3规格的安装螺丝与减震橡胶柱，安装时搭配减震胶柱使用可有效过滤机架传递的高频振动，提升姿态传感器的采样精度，保障飞行过程中的姿态稳定。
