航模用RacerStar RS20A电子调速器结构

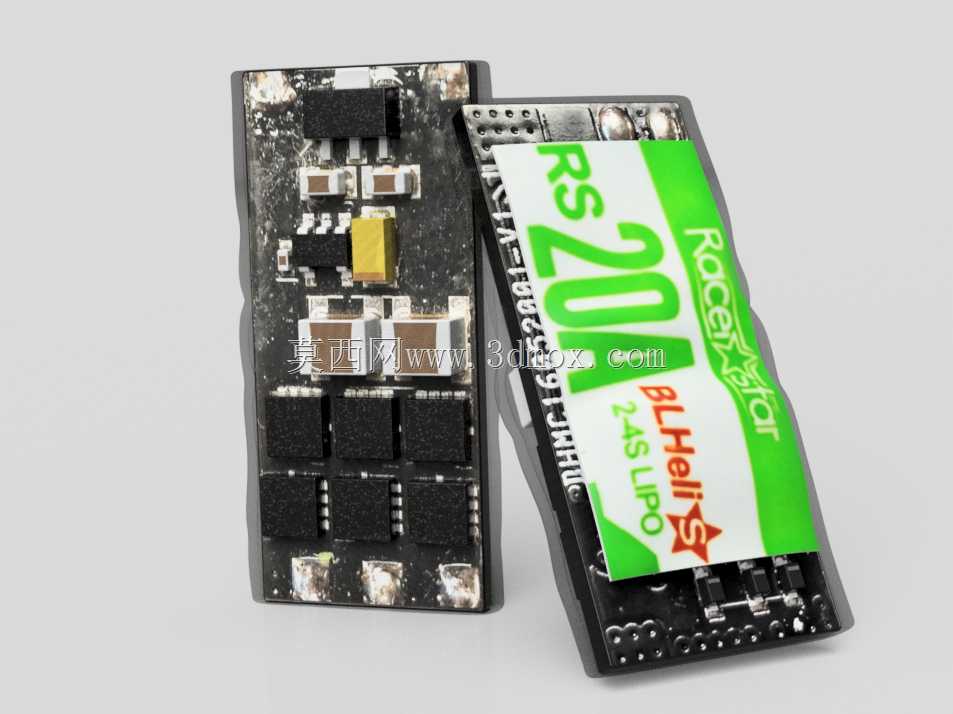

这款20A规格的航模无刷电子调速器，主要适配小型穿越机、迷你固定翼等轻量化航模动力系统，核心作用是接收飞控输出的油门控制信号，将动力电池输出的直流电转换为可调节频率的三相交流电，驱动无刷外转子电机完成转速调节，是航模动力链路里衔接飞控与动力电机的核心控制部件。从结构设计来看，整体采用长条形窄版PCB布局，板载元件全部采用SMD贴装工艺，被动元件选用标准SMDIC、SMDdiscrete规格，核心功率器件采用SMDSSOP-20-5.3封装的驱动IC，配合六颗功率MOS管组成全桥驱动电路，板载电容、电阻全部采用小尺寸贴片封装，尽可能压缩PCB占用空间，适配小型航模局促的机架安装空间。PCB正面预留了信号输入焊盘、电源输入焊盘与电机三相输出焊盘，焊盘位置做了沉金处理，提升焊接可靠性，避免航模飞行过程中振动导致的焊点开路问题。产品支持2-4S锂聚合物电池供电，内置BLHeli_S固件，支持DShot600等主流数字电调协议，响应速度快，油门线性表现优异，能够满足FPV穿越机快速机动时的动力响应需求。外形尺寸上，整体板长控制在35mm以内，板宽12mm左右，厚度不超过4mm，安装孔位适配标准20mm间距的航模安装孔，可直接通过螺丝固定在穿越机机臂的电调安装位，也可通过热缩管包裹后直接粘贴在机架内侧，安装方式灵活。电路设计上做了信号隔离处理，避免功率电路大电流通断时对飞控信号产生干扰，板载的BEC电路可稳定输出5V电压给飞控或接收机供电，减少额外布线的复杂度。从建模还原度来看，模型完整复现了PCB板上所有贴片元件的位置、尺寸与外形，包括功率MOS管、驱动IC、滤波电容、限流电阻的布局都和实物完全一致，同时还原了产品表面的丝印标识，包括品牌标识、电流规格、支持电池类型、固件版本等印刷内容，可直接用于航模整机的虚拟装配验证，检查电调与机臂、电机线、电源线的装配干涉问题，也可用于航模产品的展示动画制作、结构教学演示场景。在实际选型应用中，这类20A电调主要搭配1103-1404规格的小型无刷电机使用，适配2.5寸以内的穿越机机型，持续输出电流可满足日常飞行需求，短时峰值电流可支持25A输出，应对机动动作时的瞬时大电流需求，板载的过流保护、低压保护功能可在电池电压过低、电流超限时自动降低输出功率，避免电池过放或电调烧毁。建模过程中对元件的高度差做了精准还原，比如板上的黄色钽电容、黑色MOS管的高度都和实物匹配，在虚拟装配时可准确计算电调与上层飞控、接收机的层叠间距，避免组装时出现元件挤压的问题。
