多规格M3滚花支撑柱组件

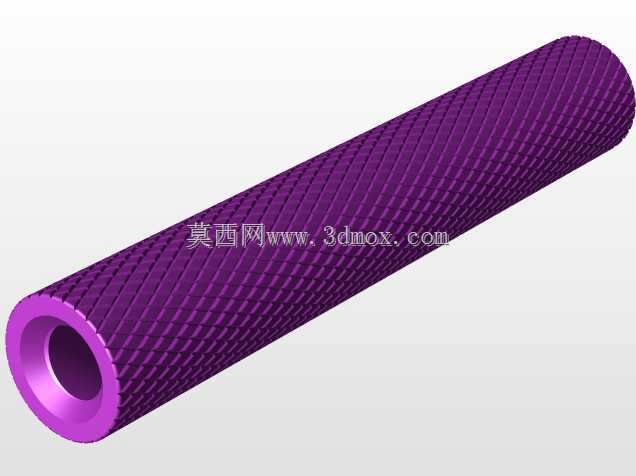

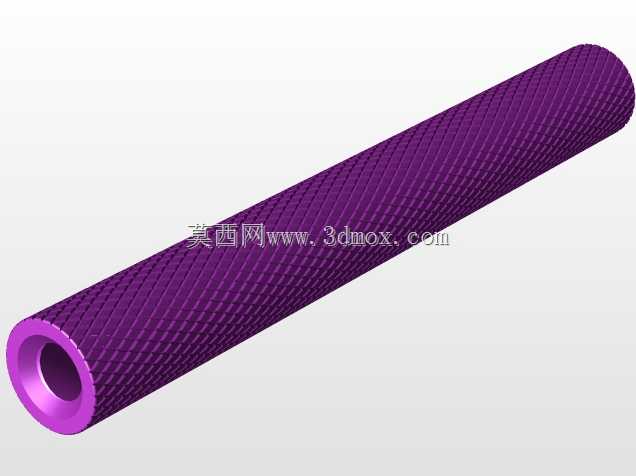

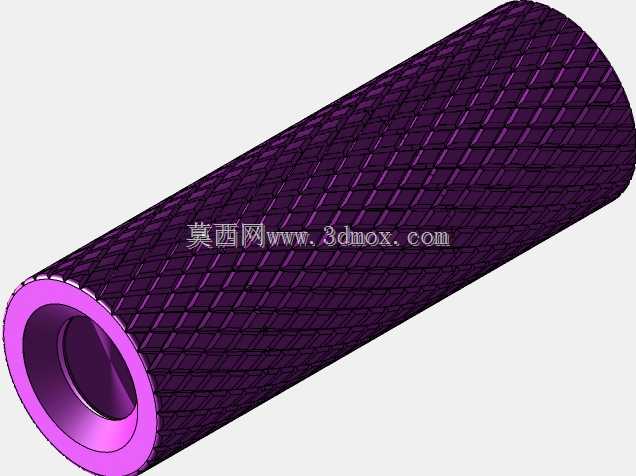

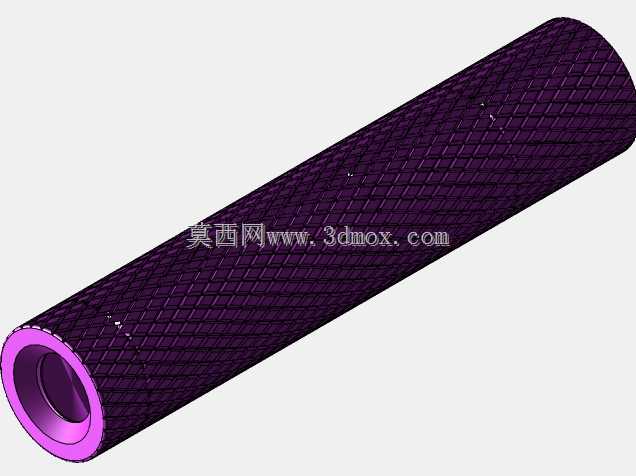

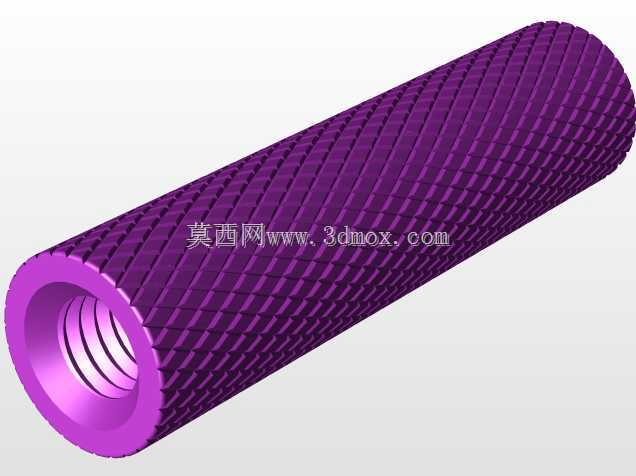

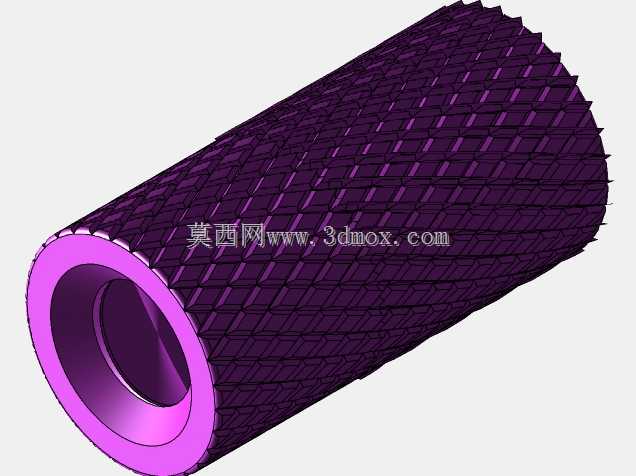

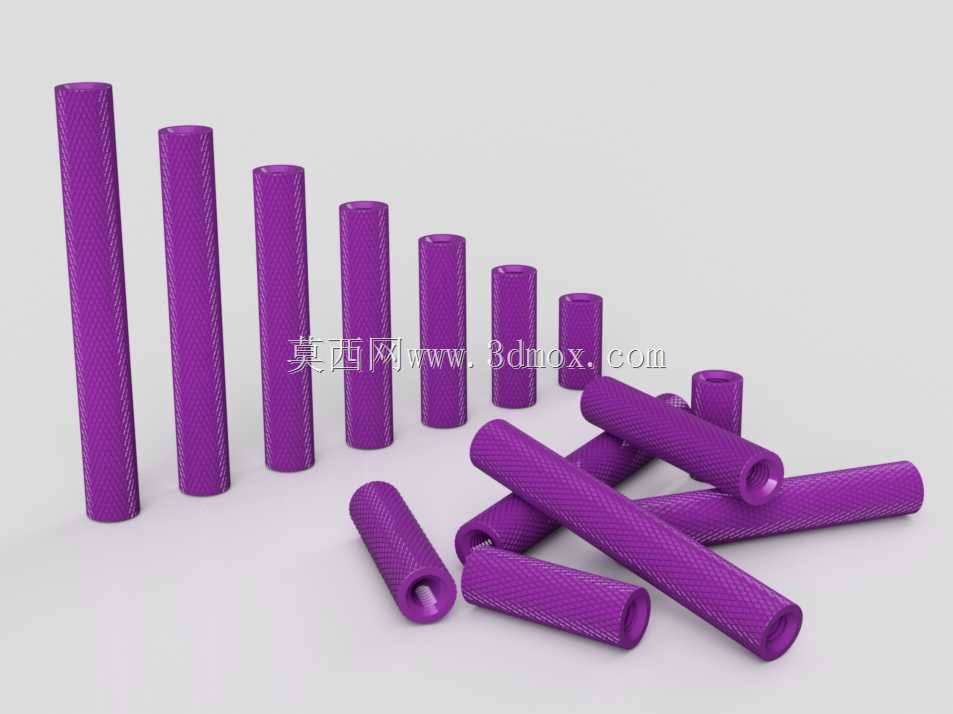

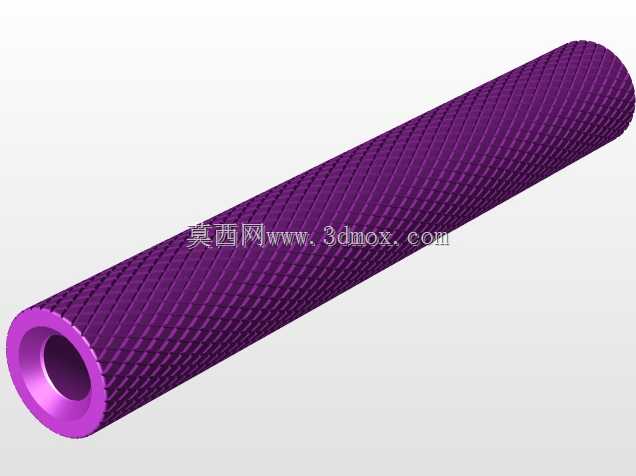

这类滚花M3支撑柱，日常在PCB板层间固定、小型无人机机架装配场景里用得极多，做结构设计时经常会碰到不同安装间距的需求，所以这套模型直接覆盖了常用的长度规格，不用每次单独建模改尺寸，能省不少重复劳动的时间。柱身做的网纹滚花结构，不是为了好看，实际装配的时候，不管是用手指拧动预紧，还是用尖嘴钳辅助夹持对位，滚花都能提供足够的摩擦力，不会出现光面柱打滑拧不动、对位偏的问题，尤其是在狭小的设备内部空间操作时，这个细节能大幅降低装配难度。支撑柱采用空心通孔设计，内径适配M3螺丝的穿装需求，既可以作为双通螺柱配合螺丝实现两层结构的间距固定，也可以作为走线通道穿过细径导线，在小型无人机的电调、飞控板层叠安装时，既能保证板间有足够的散热间隙，避免元器件贴靠过热，也能让内部走线更规整，不会出现导线被结构件挤压破损的情况。做这套模型的尺寸设定时，是完全按照实际装配的边界条件来的，所有长度规格的外径保持统一，不会因为长度变化改变柱身直径，这样在PCB开孔、机架预留安装位的时候，只需要统一按照固定外径做避让孔就行，不用针对不同长度单独调整开孔尺寸，能减少设计阶段的出错概率。长度梯度设置覆盖了从10mm到40mm的常用区间，相邻规格差5mm，选型的时候可以根据实际需要的板间间距、支撑高度灵活选，比如PCB板上有较高的电解电容时，就选长度稍大于电容高度的规格，避免电容顶到上层板；无人机机架上安装飞控时，选合适长度的支撑柱还能起到一定的隔振缓冲作用，减少机架振动传递到飞控模块影响传感器精度。柱体的壁厚也做了合理的设定，既不会因为壁太薄导致拧紧螺丝时柱身开裂，也不会因为壁太厚浪费安装空间，在小型轻量化设备的设计里，这个壁厚平衡了结构强度和安装空间的需求，实际打样验证的时候，不管是用3D打印做原型验证，还是开模量产尼龙材质的成品，这个壁厚都能满足成型工艺的要求，不会出现打印翘边、注塑缺料的问题。
