10英寸巨型AirPod造型蓝牙音箱三维设计

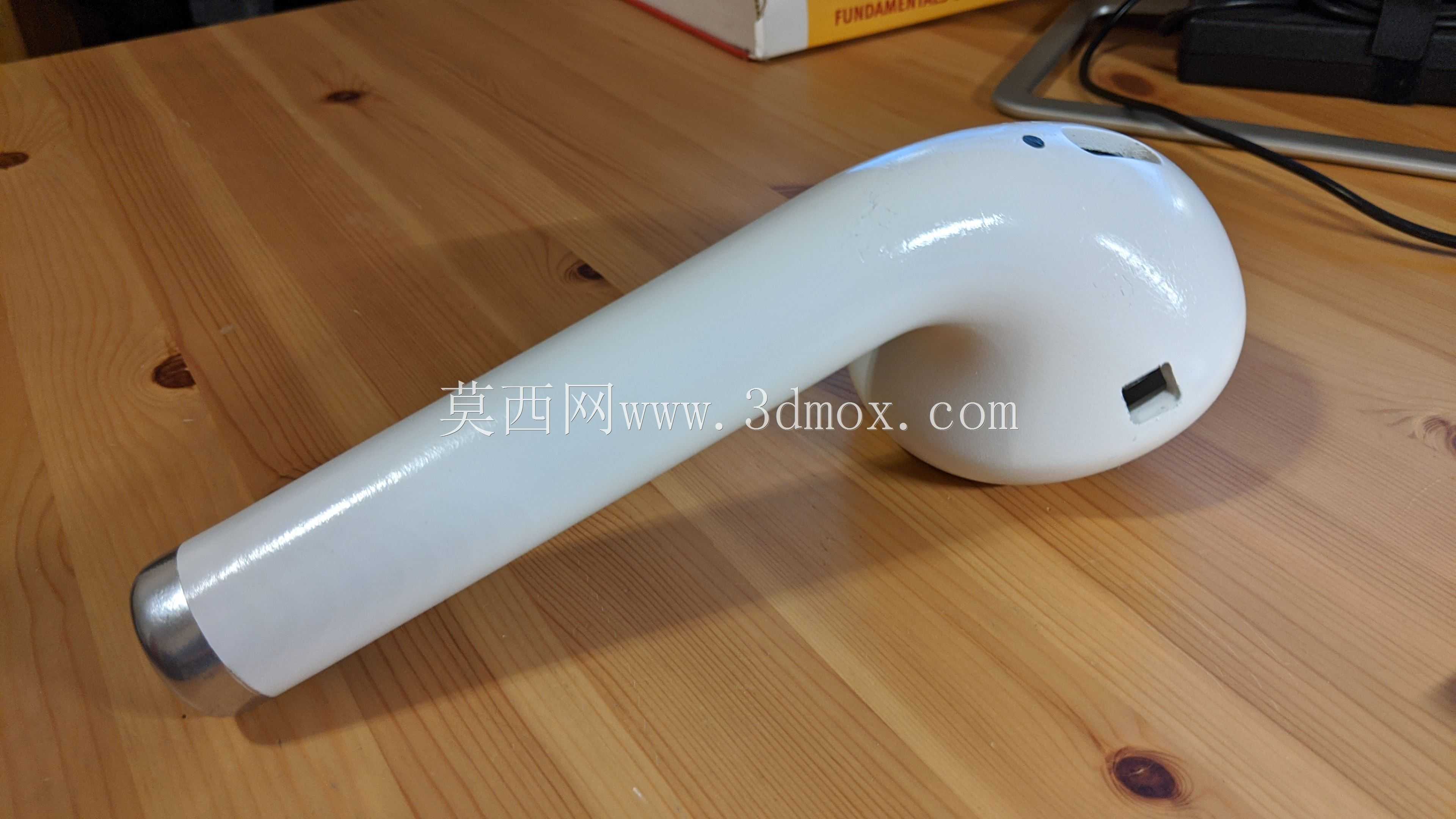

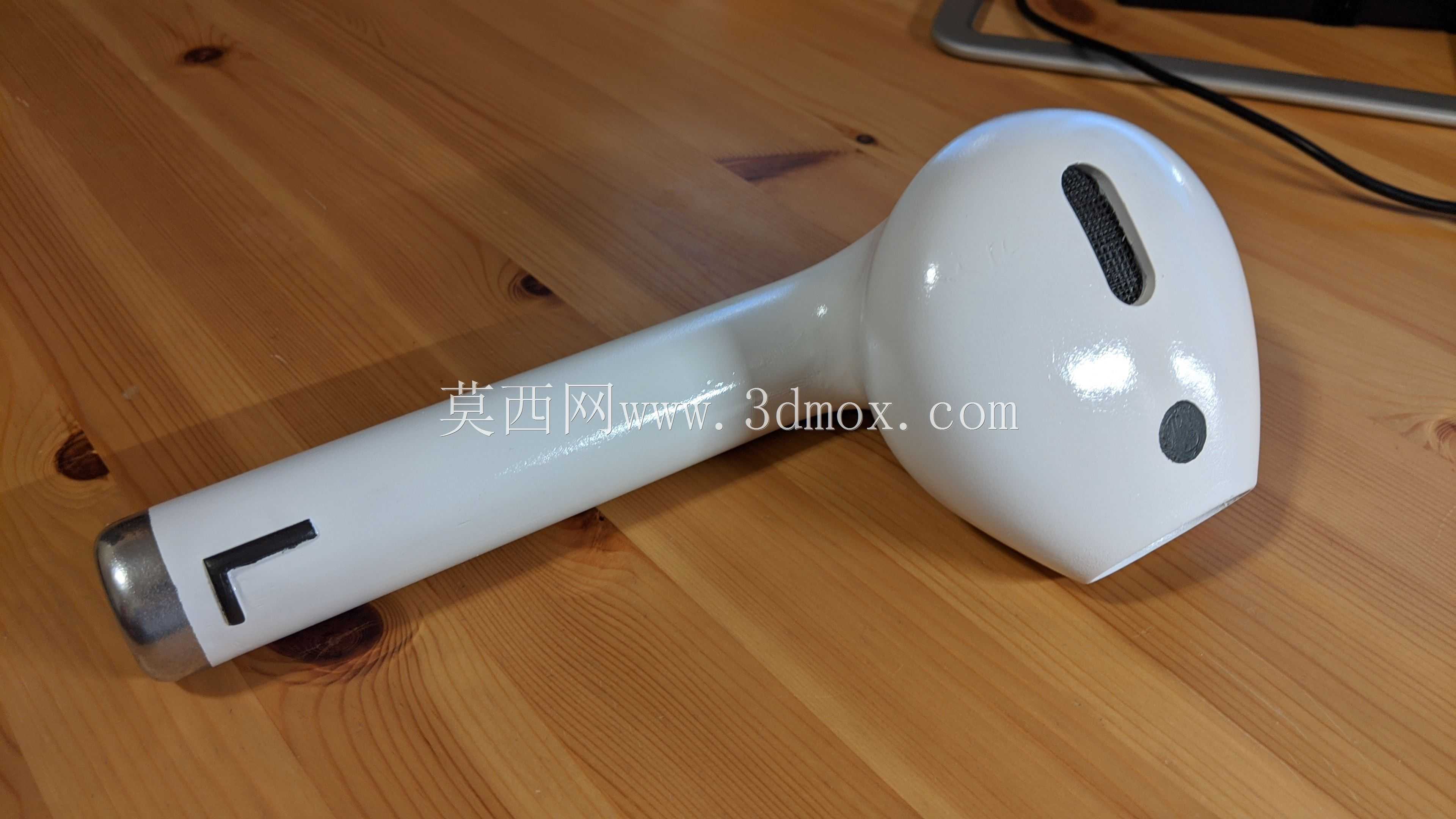

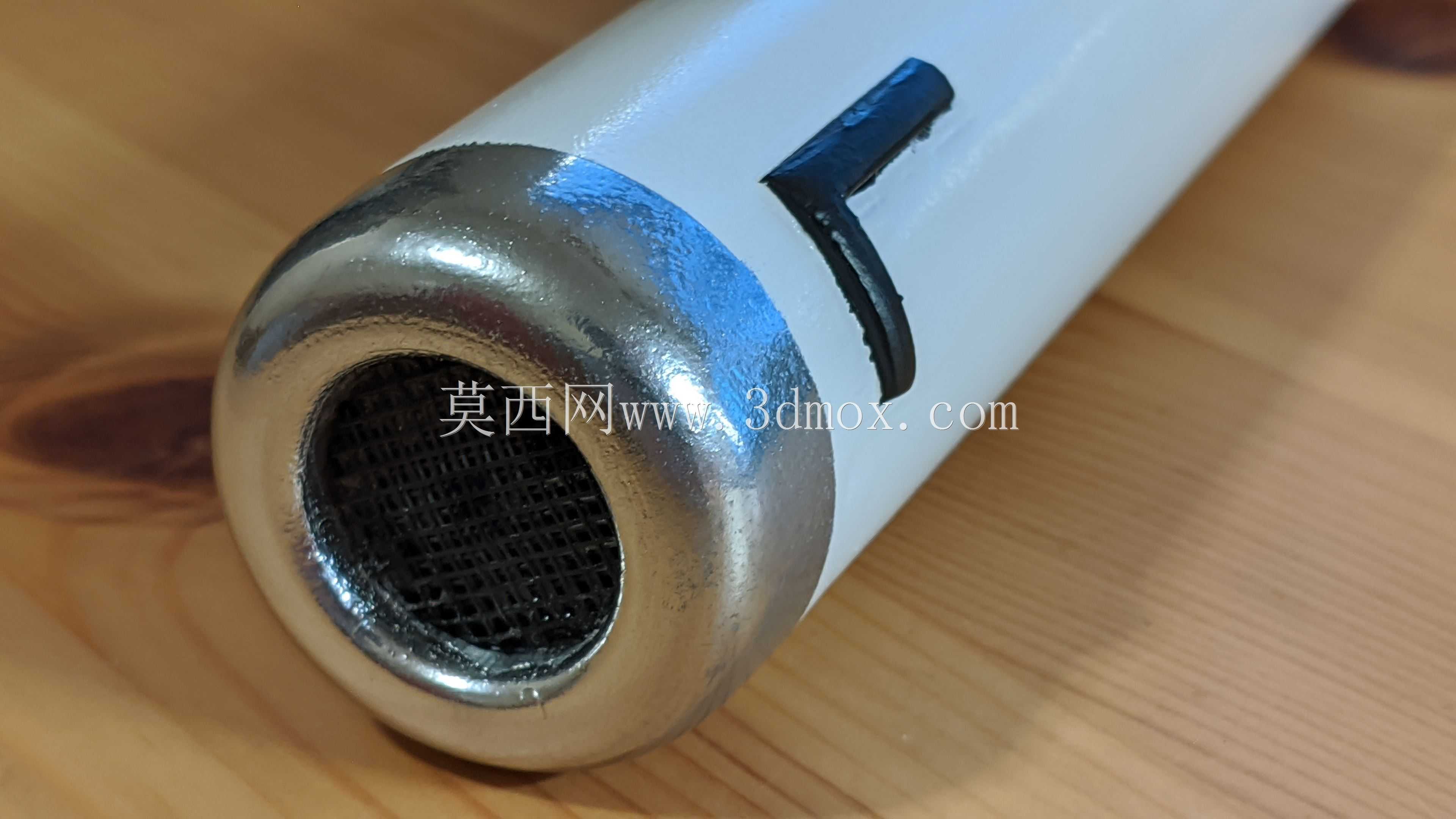

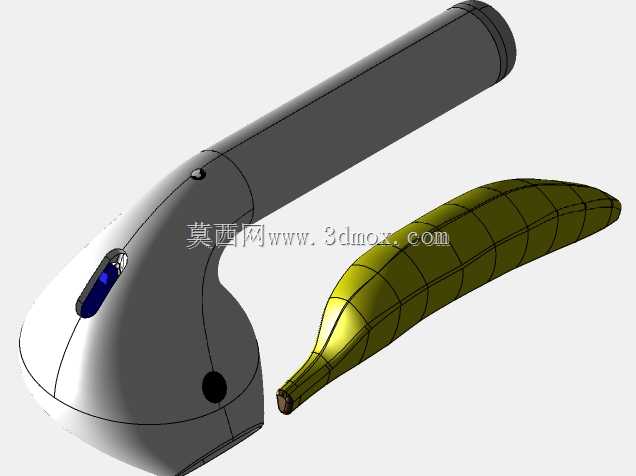

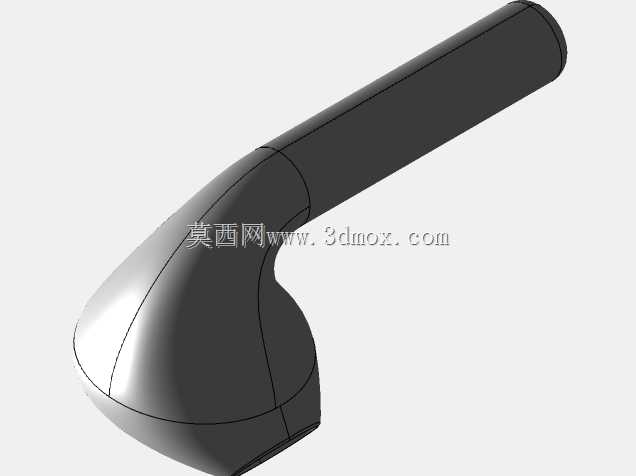

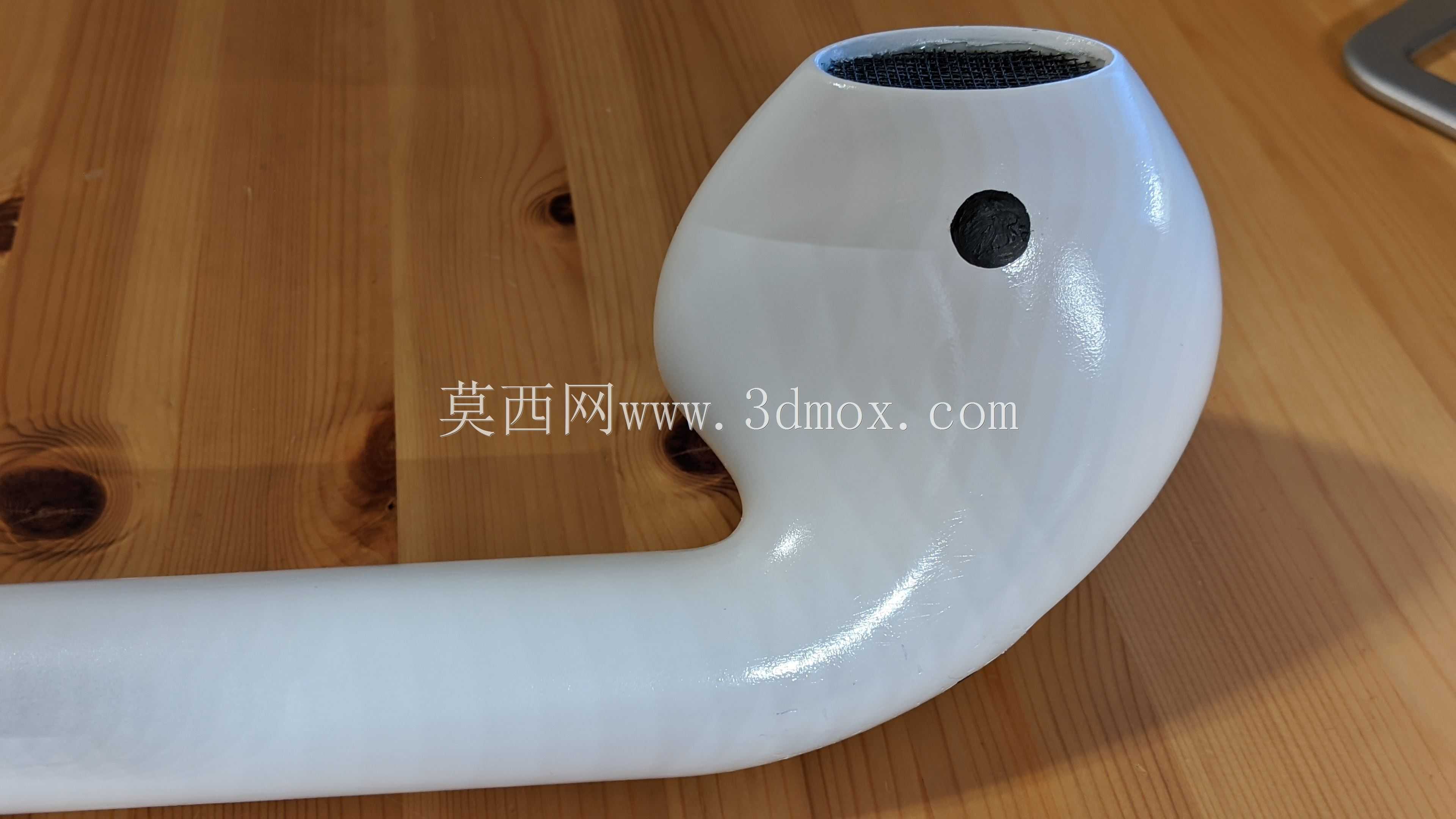

该设计以日常使用的真无线耳机AirPod为原型，做10英寸等比例放大处理，核心定位为创意桌面蓝牙音频设备，同时兼具潮玩摆件属性，适配桌面装饰、主题空间陈设、创意礼品等场景，区别于常规方正造型的蓝牙音箱，靠高辨识度的放大耳机外形形成视觉记忆点。设计阶段优先还原原版耳机的曲面流畅度，整体分为头部音腔、手柄杆身、底部底座三个独立装配模块，拆分逻辑既匹配FDM3D打印的20*20cm成型尺寸边界，也预留了内部电子件的安装空间，避免一体打印带来的支撑过多、内腔无法处理的问题。音腔头部对应原版耳机的出声网、红外检测点位做外观还原，其中出声网区域做镂空格栅设计，兼顾扬声器出声效率与外观辨识度，头部内腔预留4英寸全频扬声器的安装位，设置定位凸台与螺丝柱，可直接用自攻螺丝固定扬声器单元，周边预留密封胶槽，粘贴EVA泡棉后可减少音腔漏音，提升低频表现。手柄杆身采用中空走线设计，内腔直径预留12mm走线空间，可容纳3根22-30AWG导线，分别对应扬声器正负极、按键控制线，杆身侧面对应原版耳机的充电孔位置，预留MicroUSB充电口的安装开孔，开孔尺寸与通用MicroUSB母座的安装公差匹配，无需二次修模即可完成装配。杆身靠近头部的位置预留3个轻触按键的安装位，按键帽做与壳体齐平的设计，避免突出破坏整体外观还原度，按键通过导线与底部的PCB控制板连接。底部底座设置电池仓与控制板安装位，可容纳常规18650锂电池组与蓝牙解码板，底座底部设置防滑胶垫安装槽，放置时可避免滑动，同时预留倒相孔位置，优化音腔低频反射效果。装配环节采用螺丝紧固与卡扣结合的方式，杆身与头部、底座的对接位置设置定位止口，装配时可快速对齐，减少错位公差，所有外露拼接缝控制在0.2mm以内，后期打磨涂覆环氧树脂后可实现无缝外观效果。设计过程中针对3D打印的工艺特性做了优化，所有外表面曲面做G2连续处理，减少打印层纹的后期处理工作量，所有安装柱的厚度设置为2.5mm，既保证安装强度，也避免打印时出现壁厚不均导致的翘曲变形。
