FRC赛事竞技作业机器人结构设计

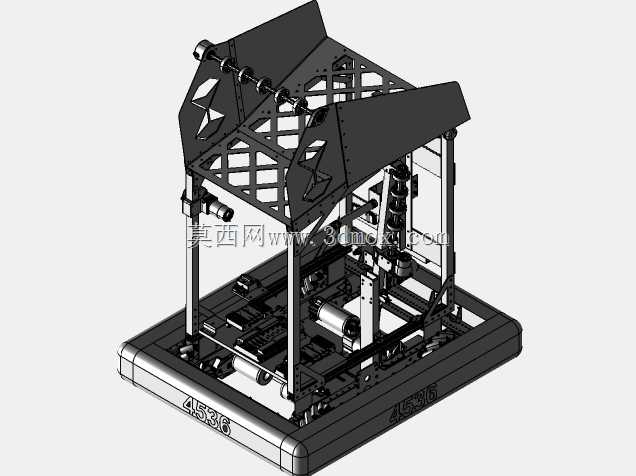

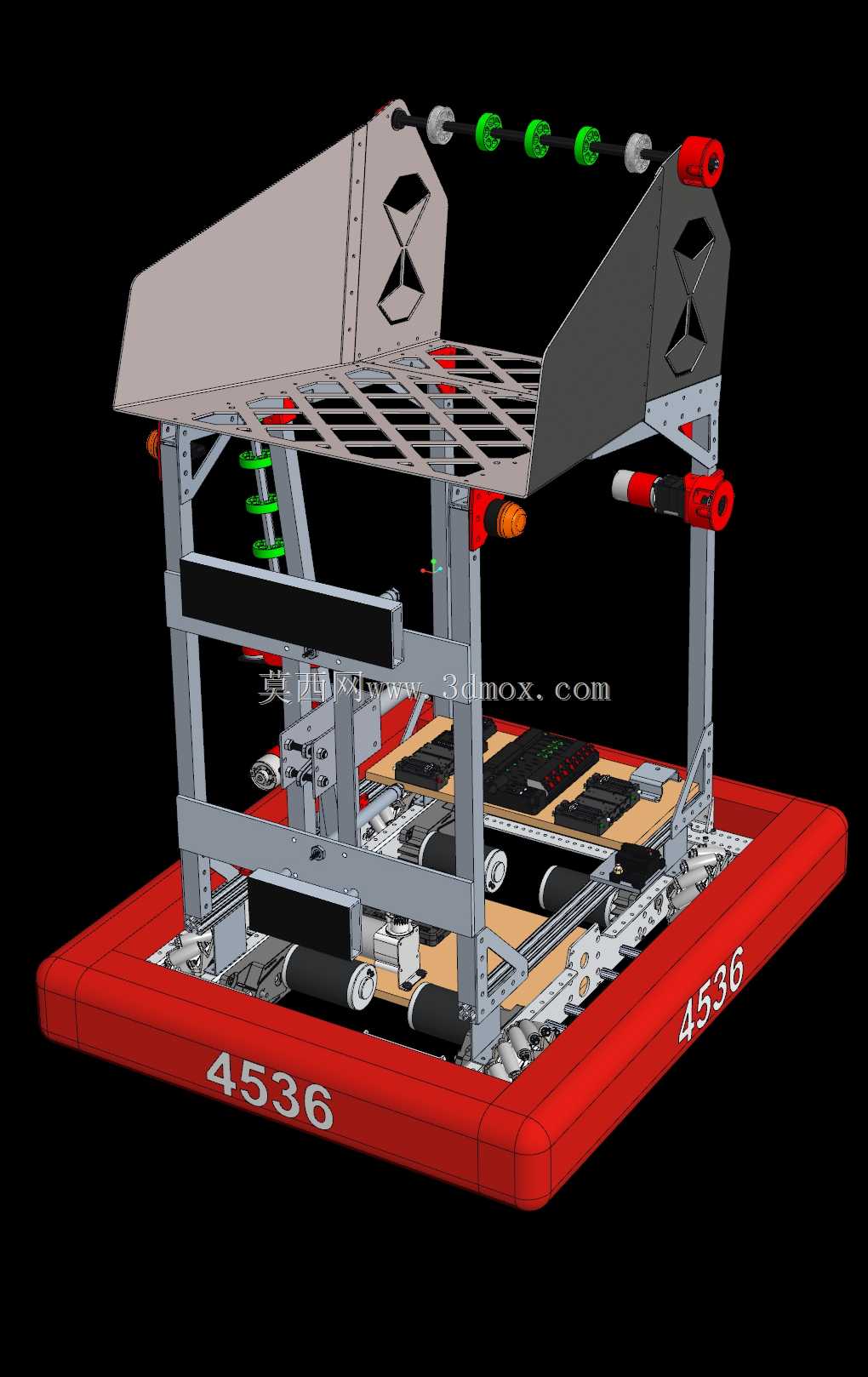

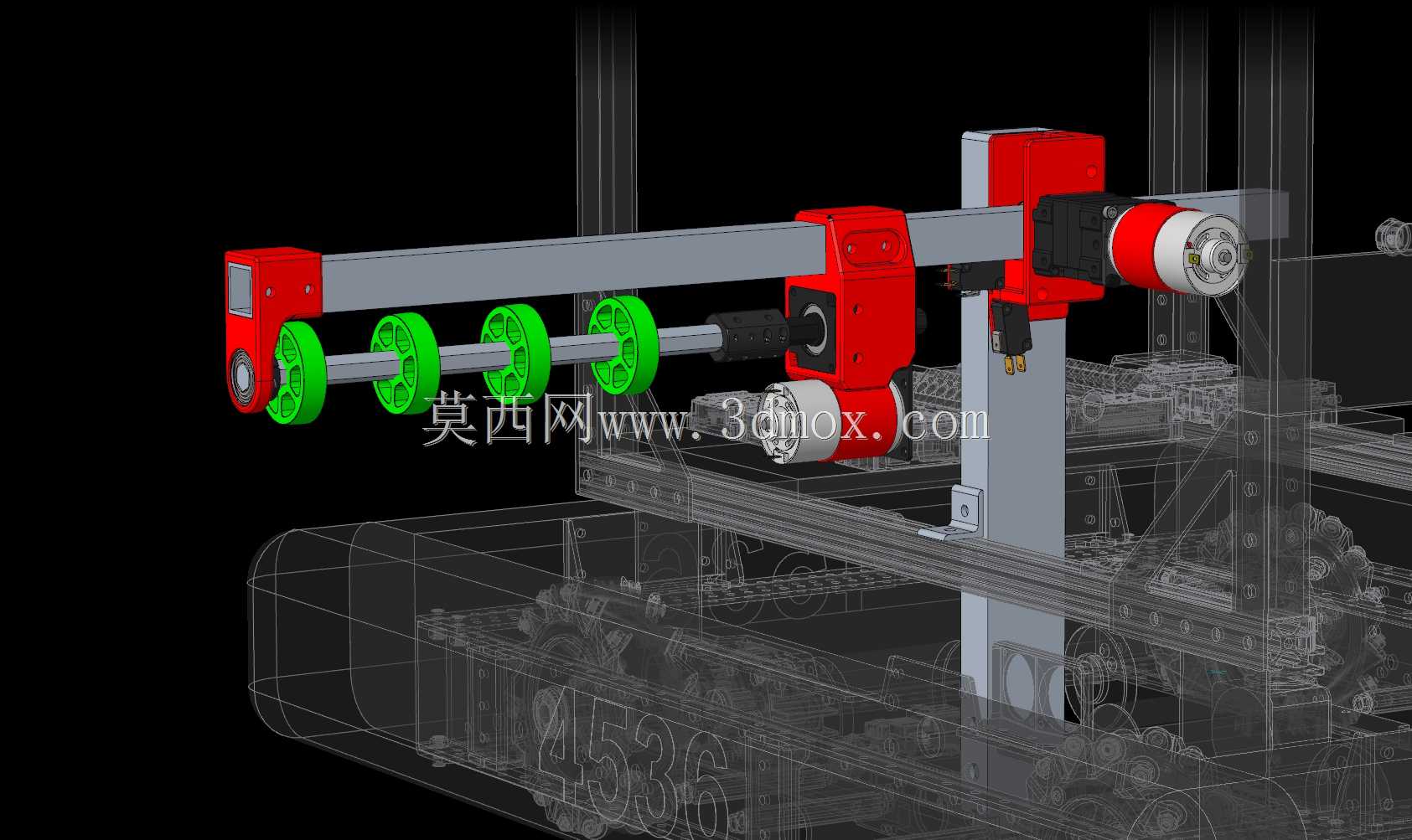

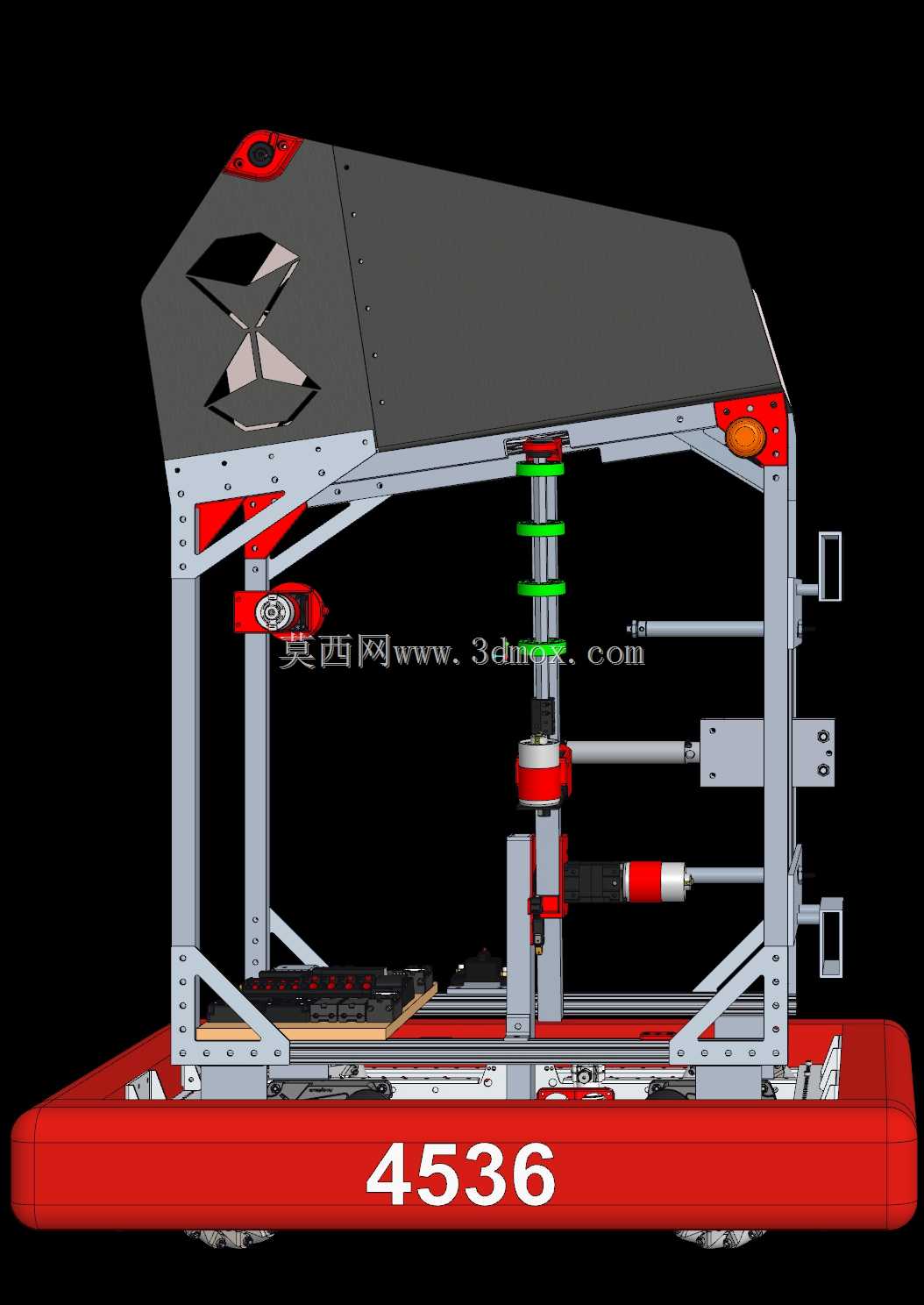

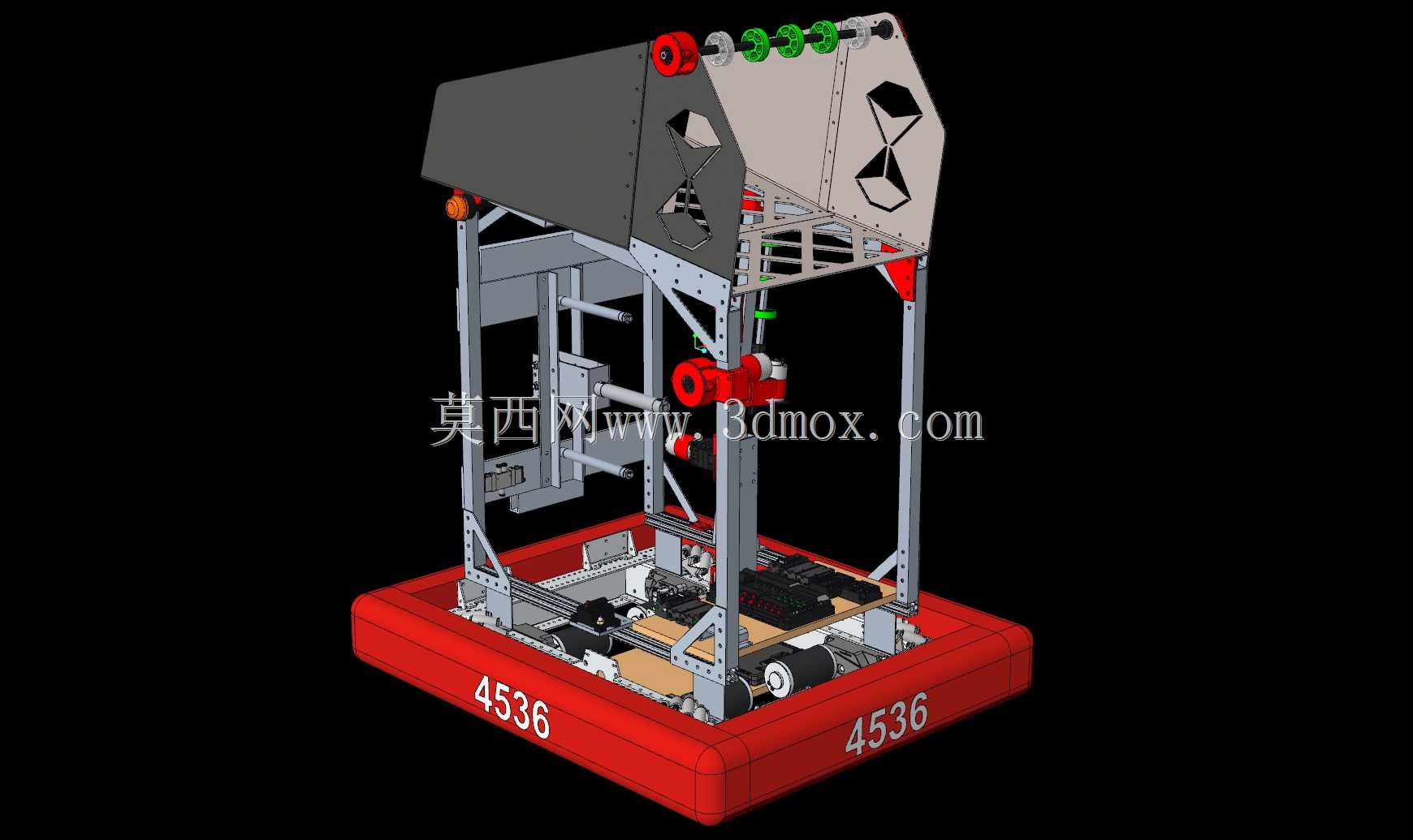

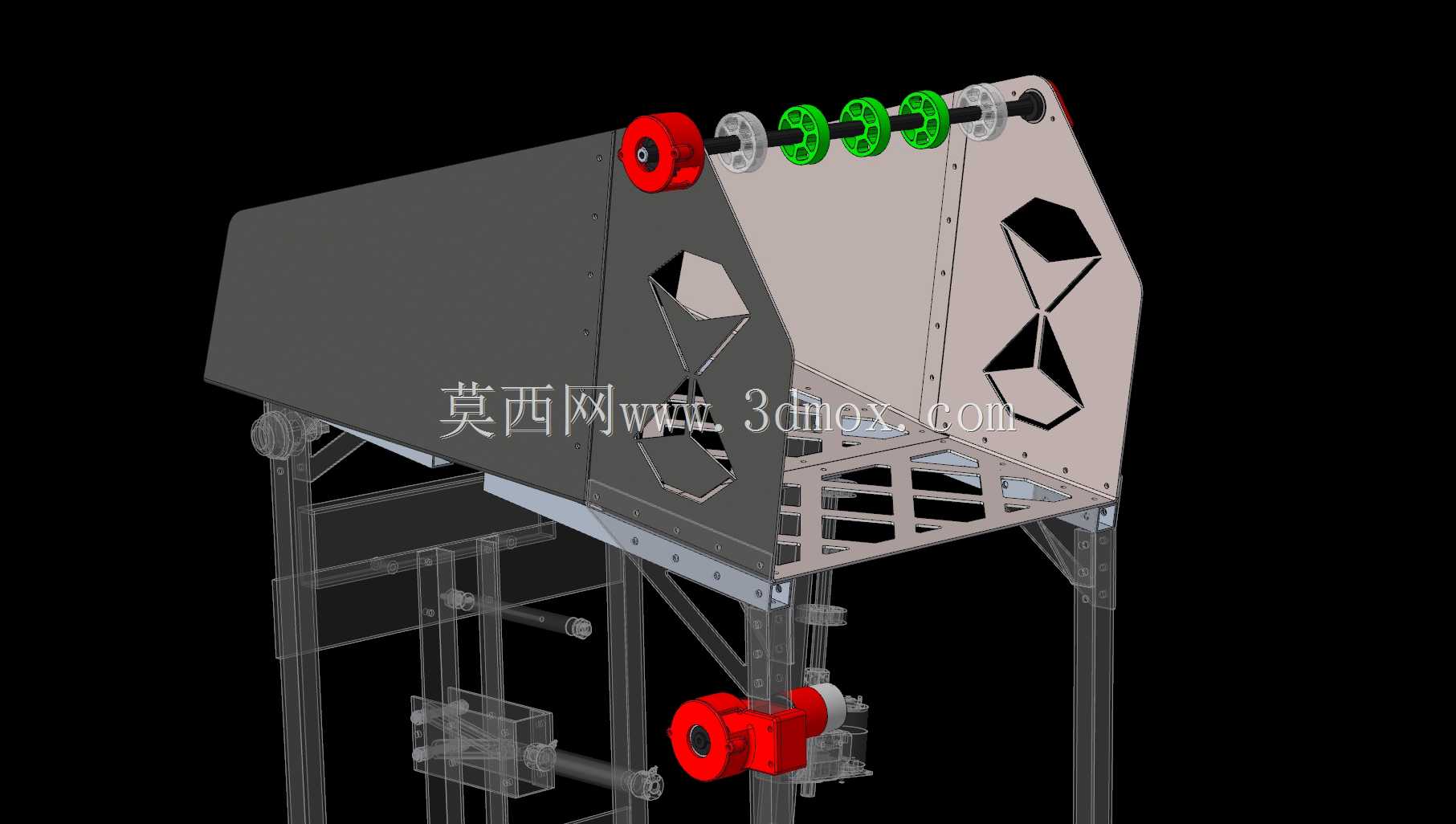

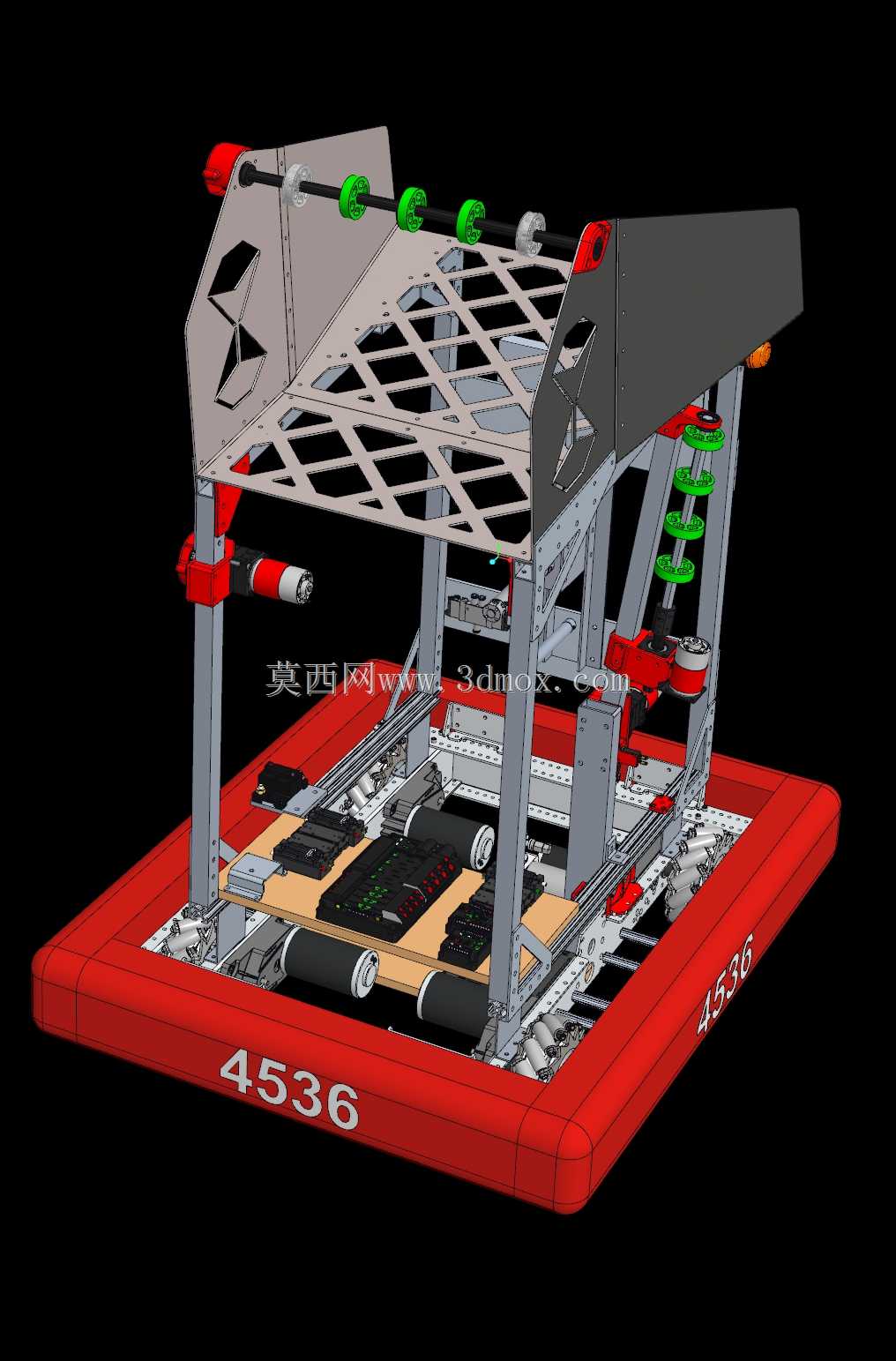

该款竞技类移动作业机器人，主要面向青少年机器人对抗赛事的任务场景设计，核心用于赛事场地内的货物拾取、转运、舱口面板对接放置类作业，整体结构围绕赛事规则下的快速作业需求搭建。从结构布局来看，底部采用红色防撞围边的矩形底盘框架，作为整台设备的安装基座，底盘内部集成动力轮组、驱动组件与电控安装位，轮组布局兼顾场地内的直行、转向与小范围机动需求，防撞围边突出于主体框架外侧，可在对抗碰撞中吸收冲击能量，保护内部核心传动与电控部件不受损坏。中部采用铝型材搭建的多层支撑框架，作为执行机构的安装载体，框架上预留了多组安装孔位，可根据赛事任务需求调整执行组件的安装高度与固定位置，提升不同任务场景下的适配性；上部设置双工位的执行机构安装位，一侧布置带滚轮组的货物输送通道，可实现拾取货物后的快速举升与输送，另一侧设置舱口面板对接的定位结构，可在移动到指定作业位置后快速完成面板的对位卡接，减少作业对位的调整时间。设计过程中优先控制整设备的重量与外廓尺寸边界，宽度控制在24英寸、长度30英寸、整体高度4英尺，完全匹配赛事场地的通道宽度、作业台高度限制，避免出现尺寸超规无法通过场地障碍的问题；整体重量控制在95磅级别，兼顾结构强度与移动灵活性，不会因自重过大导致动力负载过高、加速响应滞后的问题。结构选材上，主框架采用标准工业铝型材拼接，无需复杂焊接即可完成组装，后期维护更换部件时可快速拆装，外部防护板采用轻量化板材加工，在保证结构防护能力的前提下尽可能降低自重；执行端的滚轮组采用耐磨工程塑料材质，减少货物输送过程中的卡滞与磨损，传动部位采用标准紧固件连接，所有传动组件的安装位置都预留了调节余量，可在赛前调试阶段根据实际作业需求调整传动间隙与执行端行程。从实际作业逻辑来看，整台设备的动作流程围绕赛事任务的时间限制优化，从底盘移动到目标位置、执行端拾取货物、举升输送到指定高度、对接舱口完成放置的全流程动作可连贯完成，无需多余的对位调整步骤，可在短时间内完成单周期作业任务，适配赛事的快节奏对抗需求。底盘的重心经过调校，所有重型部件都尽可能布置在底盘下部位置，降低整机重心高度，避免快速转向、碰撞过程中出现侧翻风险；上部框架的受力点都做了加强筋补强处理，在举升重物时不会出现框架变形导致的执行端对位偏差问题，保证作业动作的精度稳定性。
