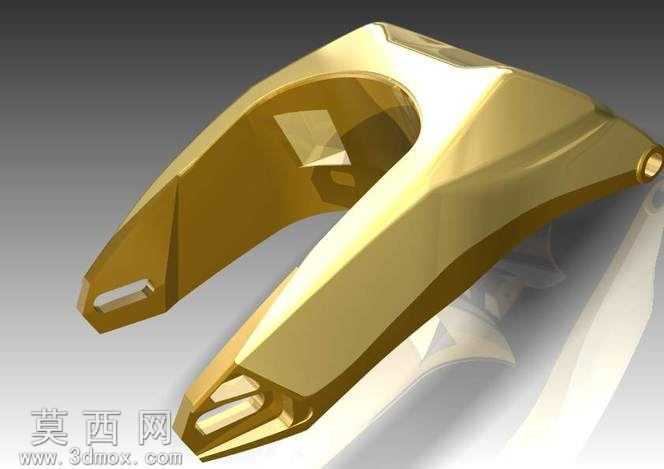

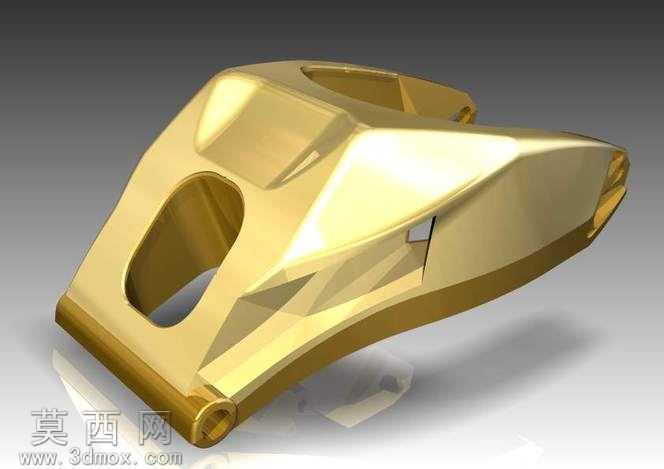

宝马摩托金色后摇臂结构设计作品

本作品为摩托车后摇臂的三维设计方案，整体采用一体化流线型造型设计，建模阶段通过三维软件完成曲面与实体的混合构建，先以多段基准曲线勾勒出摇臂的整体轮廓走向，精准匹配摩托车后悬挂的安装点位尺寸，保证两侧叉臂的对称度与结构强度预留空间。建模过程中对摇臂的安装孔位做了精准的尺寸约束，前端的枢轴安装位、后端的轮轴固定槽、侧面的减震连接点位都按照实际装配需求做了公差预留，同时在叉臂表面设计了内凹的加强筋结构，在不额外增加整体壁厚的前提下提升构件的抗扭刚性，避免行驶过程中摇臂出现形变。材质渲染阶段选用了高反光金属黄金材质，调整了材质的反射粗糙度与金属度参数，模拟出抛光镀金的亮面质感，在渲染环境中添加了柔和的环境光与定向补光，突出摇臂曲面的流畅光影过渡，将棱角处的高光与曲面的漫反射做了自然衔接，还原出金属构件的厚重质感与精致的外观表现。设计思路上兼顾了结构实用性与视觉表现力，整体造型摒弃了传统方管摇臂的生硬线条，采用大弧度的曲面过渡，既符合空气动力学的流线需求，也通过一体化的造型提升了构件的视觉整体性，叉臂上的镂空开槽设计既减轻了构件的整体重量，也让整体造型更具运动感与机械美感，所有的结构转折处都做了圆角过渡处理，避免应力集中的同时也让外观线条更加顺滑流畅。在结构细节上，摇臂前端的枢轴孔做了加厚处理，对应安装轴承的位置预留了足够的支撑壁厚，后端轮轴安装位设计了开口式锁紧结构，方便后轮的拆装与链条张紧度调节，侧面的减震连接座做了一体化的凸台设计，保证连接位置的结构强度，整体模型的曲面连续性达到G2级别，无论是用于结构验证还是外观渲染展示都能满足使用需求。
