集成式伺服电机结构三维设计方案

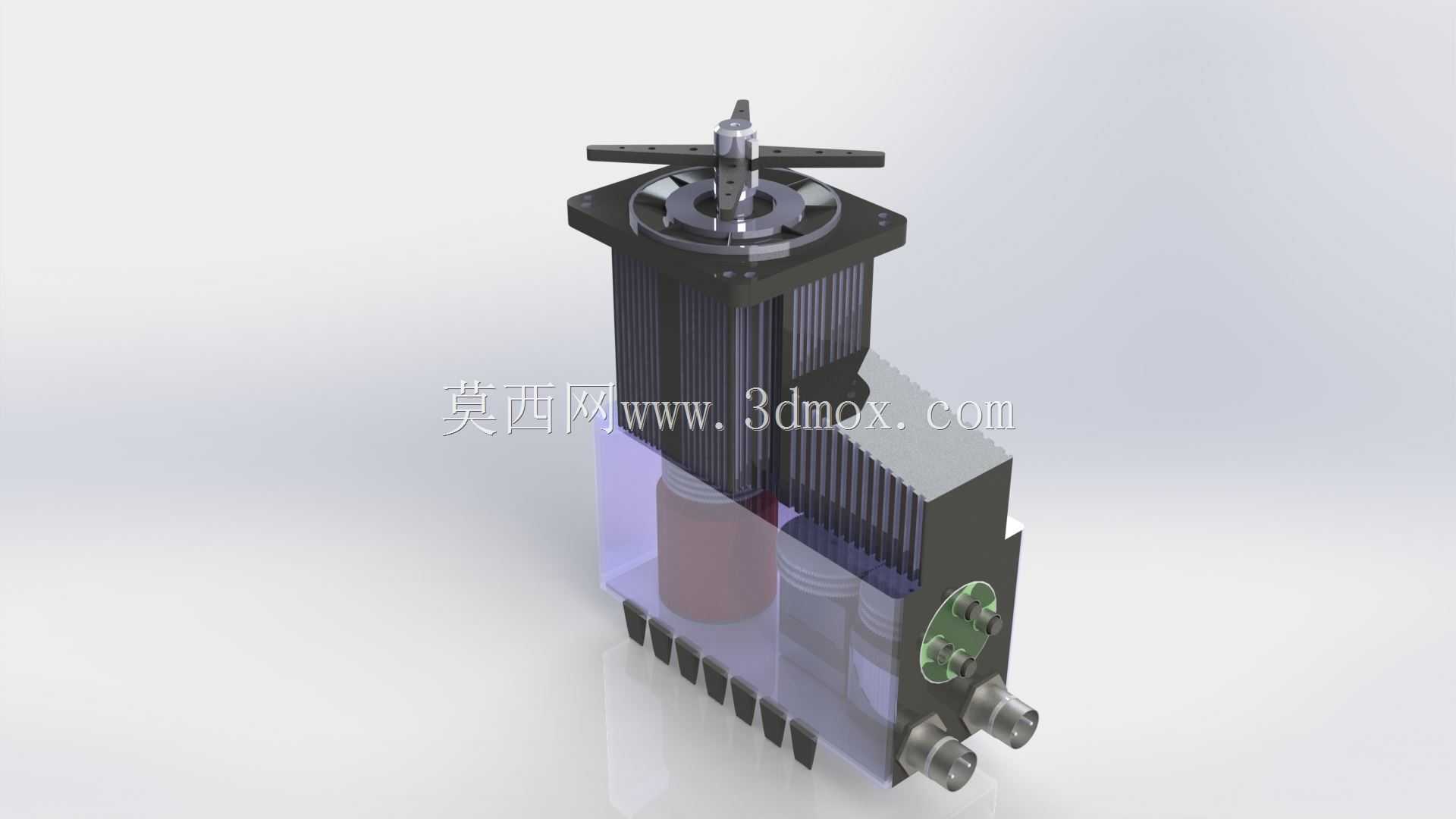

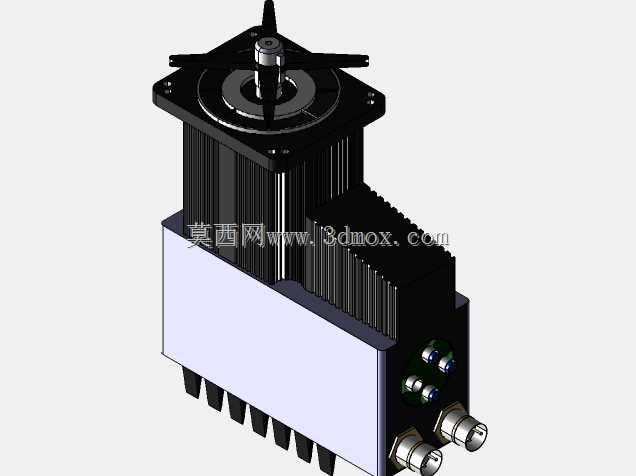

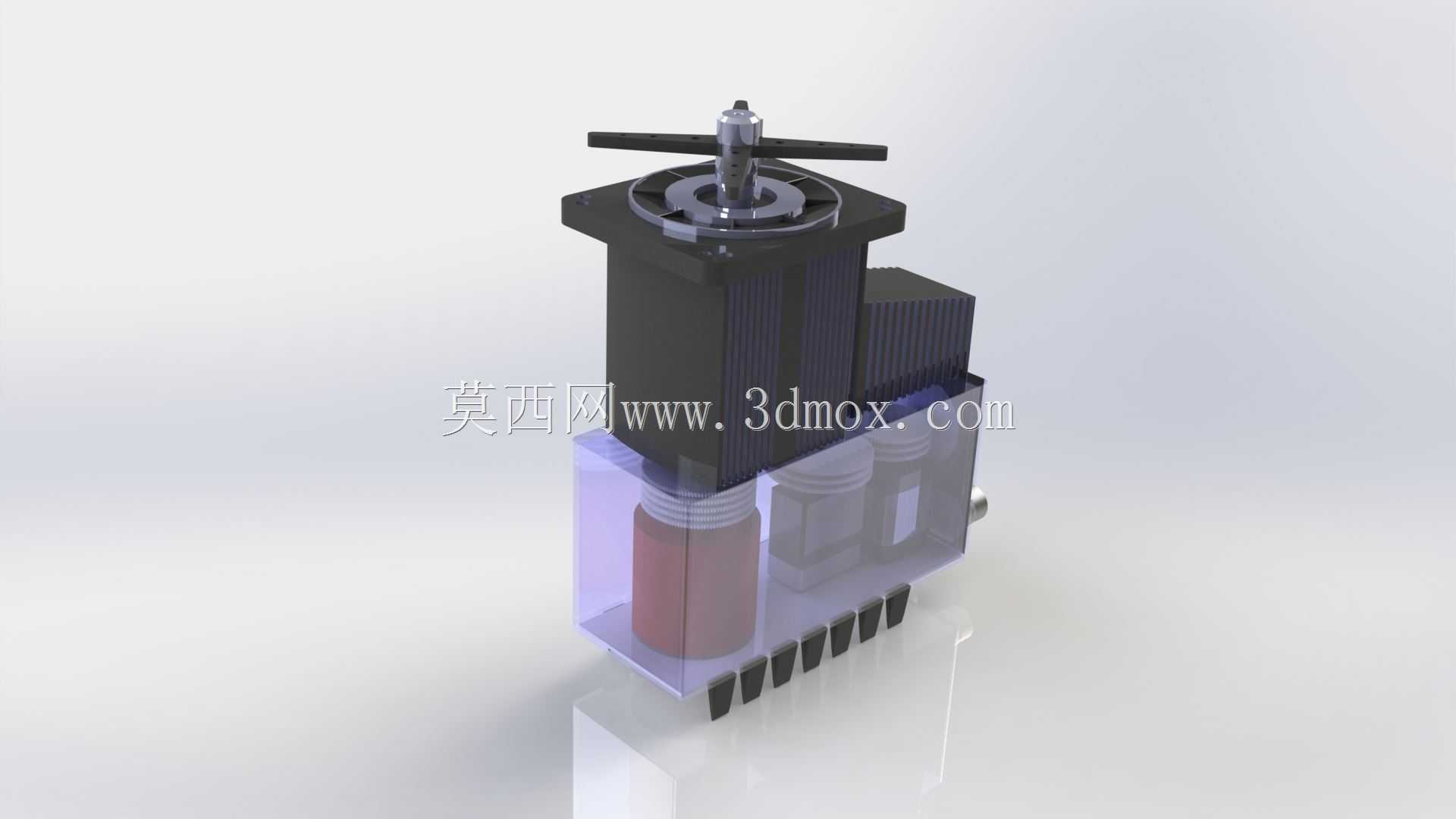

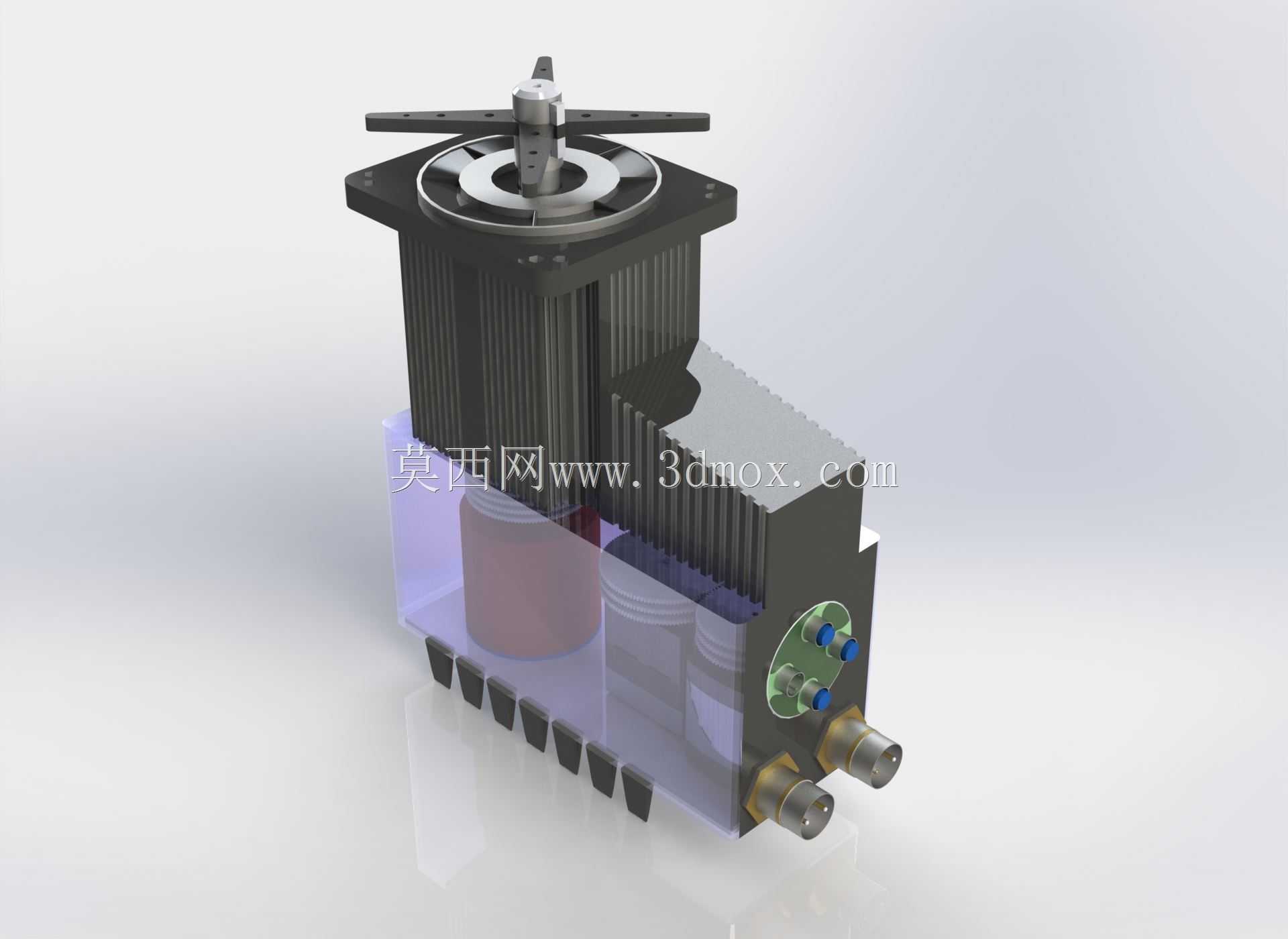

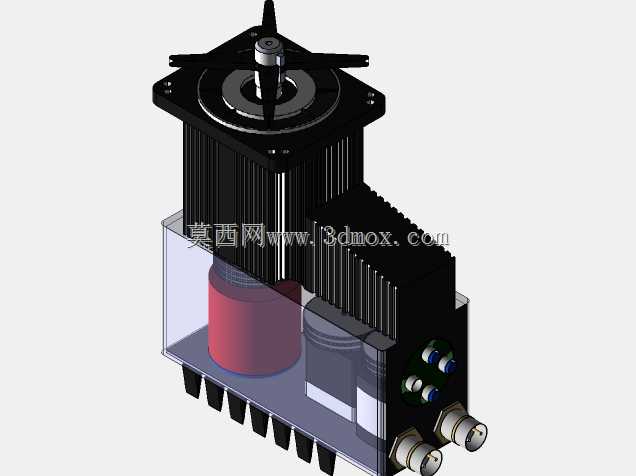

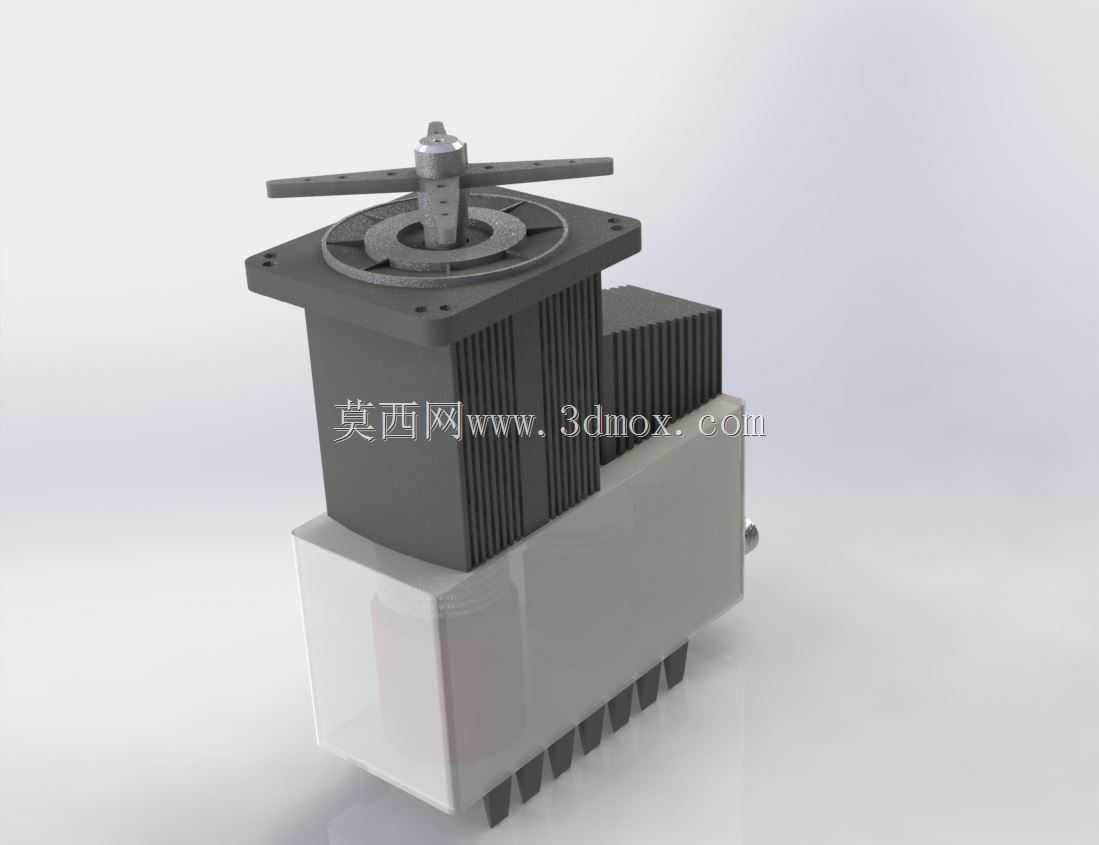

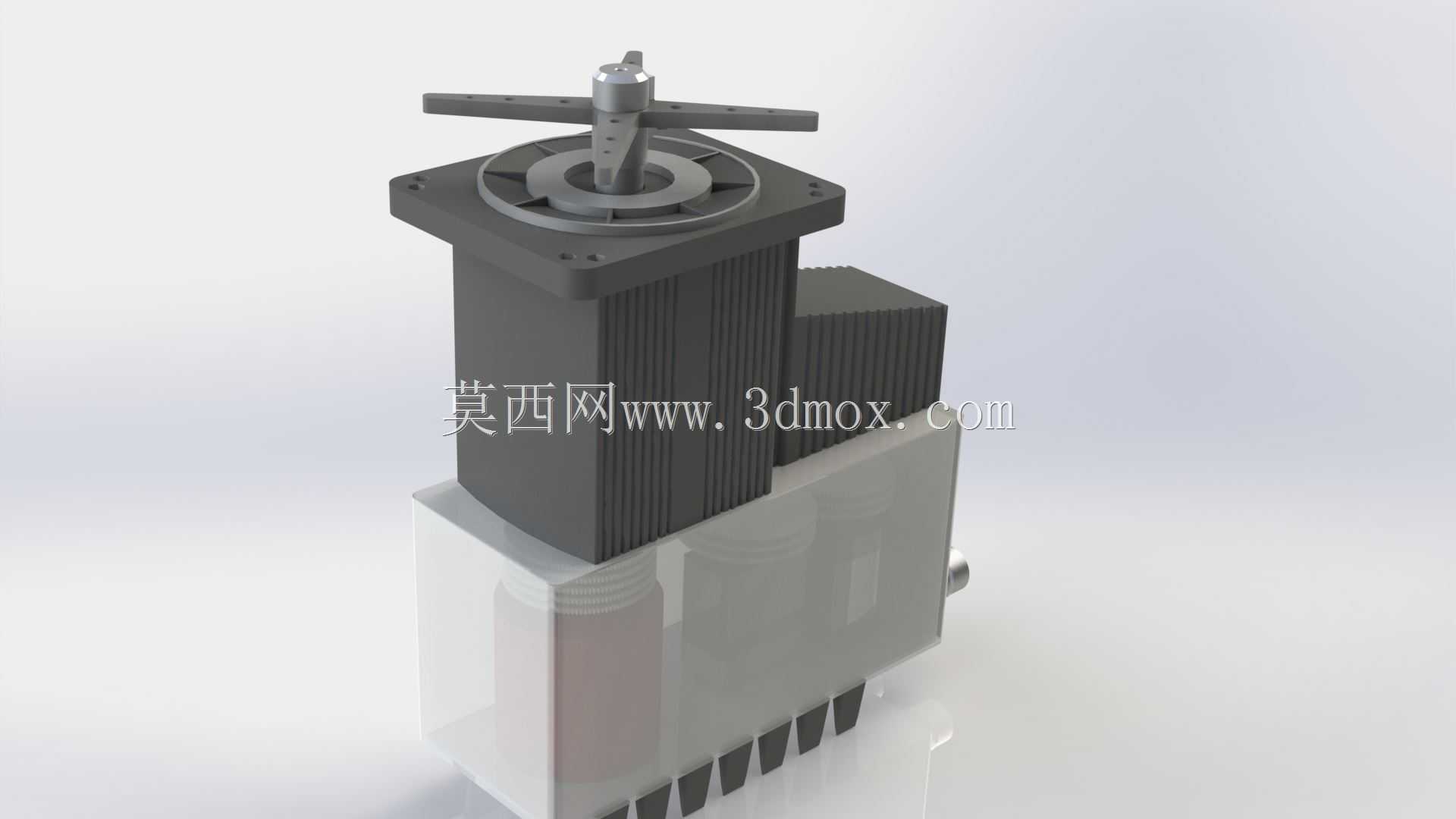

　　在自动化产线的驱动单元选型中，集成式伺服电机的应用场景覆盖了精密装配工位、多轴联动机械手关节、小型CNC进给轴、包装设备的牵引辊驱动等多个对空间占用有严格限制的工位。这类集成结构的核心设计初衷，是解决传统分体式伺服驱动系统中，电机、编码器、散热组件、接线端口分散布置带来的安装空间浪费、布线繁琐、防护等级难统一的痛点。从结构设计逻辑来看，该集成伺服电机将定子绕组、转子磁钢、反馈编码器、散热风道、动力与信号接插件全部整合在同一壳体内，尾部的散热鳍片配合顶部的轴流风叶形成独立的风冷散热通路，不需要额外外接散热管路，能在密闭的设备舱内维持稳定的工作温升。壳体下半部分采用半透明的防护端罩设计，既可以直观观察内部绕组与接线端子的状态，

　　也能在不拆解主体结构的情况下完成快速的接线检查与日常维护，端罩边缘的密封槽可以搭配密封圈实现IP54级的防护能力，适配车间内多粉尘、少量切削液飞溅的工况。输出轴端采用标准的法兰安装界面，安装止口的同轴度公差控制在0.02mm以内，轴伸端的键槽符合通用传动件的配合标准，可以直接搭配同步轮、联轴器、行星减速机等常规传动部件，不需要额外定制转接法兰。从安装边界来看，该电机的主体外形为方正的壳体结构，相比传统圆形伺服电机，侧面的平面可以直接贴合设备的安装立板，不需要额外设计弧形的安装抱座，四个角的安装沉孔可以从正面直接完成锁紧操作，安装时的操作空间只需要预留比壳体轮廓大10mm的间隙即可，能大幅压缩设备驱动单元的整体布局空间。

　　接线端口采用侧置的快插式接头，动力线与编码器信号线的接口做了防呆设计，不会出现插错针脚的问题，接头的锁紧结构采用卡扣式设计，设备运行时的振动不会导致接头松脱，也能减少现场接线的工时。在功能特性上，集成式的结构缩短了编码器与转子的反馈链路，减少了信号传输过程中的干扰，位置反馈的响应延迟比分体结构降低约15%，在高速往复运动的工位上能实现更精准的位置定位，不会因为信号延迟出现过冲或者定位偏差。散热结构的风道设计沿着壳体的轴向布置，风叶转动时气流直接冲刷定子绕组的外壳，能将绕组工作时产生的热量快速带出，在额定扭矩输出的工况下，壳体表面的稳定温度可以控制在60摄氏度以内，不会因为过热触发电机的过载保护，能满足24小时连续运行的产线需求。

　　设计过程中对壳体的壁厚做了优化，在保证结构强度满足1.5倍额定扭矩负载的前提下，尽可能压缩了壳体的壁厚，整体重量比同功率的传统伺服电机轻约20%，安装在机械手的小臂关节处时，能降低运动部件的惯量，提升机械手的动态响应速度。端罩部分的透明材质选用耐油的工程塑料，长期接触车间内的润滑油、切削液不会出现开裂或者透明度下降的问题，日常巡检时可以直接观察内部是否有积尘、接线是否松动，不需要频繁拆解端罩，减少了设备维护的工作量。输出轴的轴承选用深沟球轴承与推力轴承组合的结构，既能承受径向的传动负载，也能承受一定的轴向负载，在驱动垂直布置的传动辊时，不需要额外加装轴向的承载结构，简化了配套设备的传动结构设计。
