桌面级PCB数控加工设备结构设计

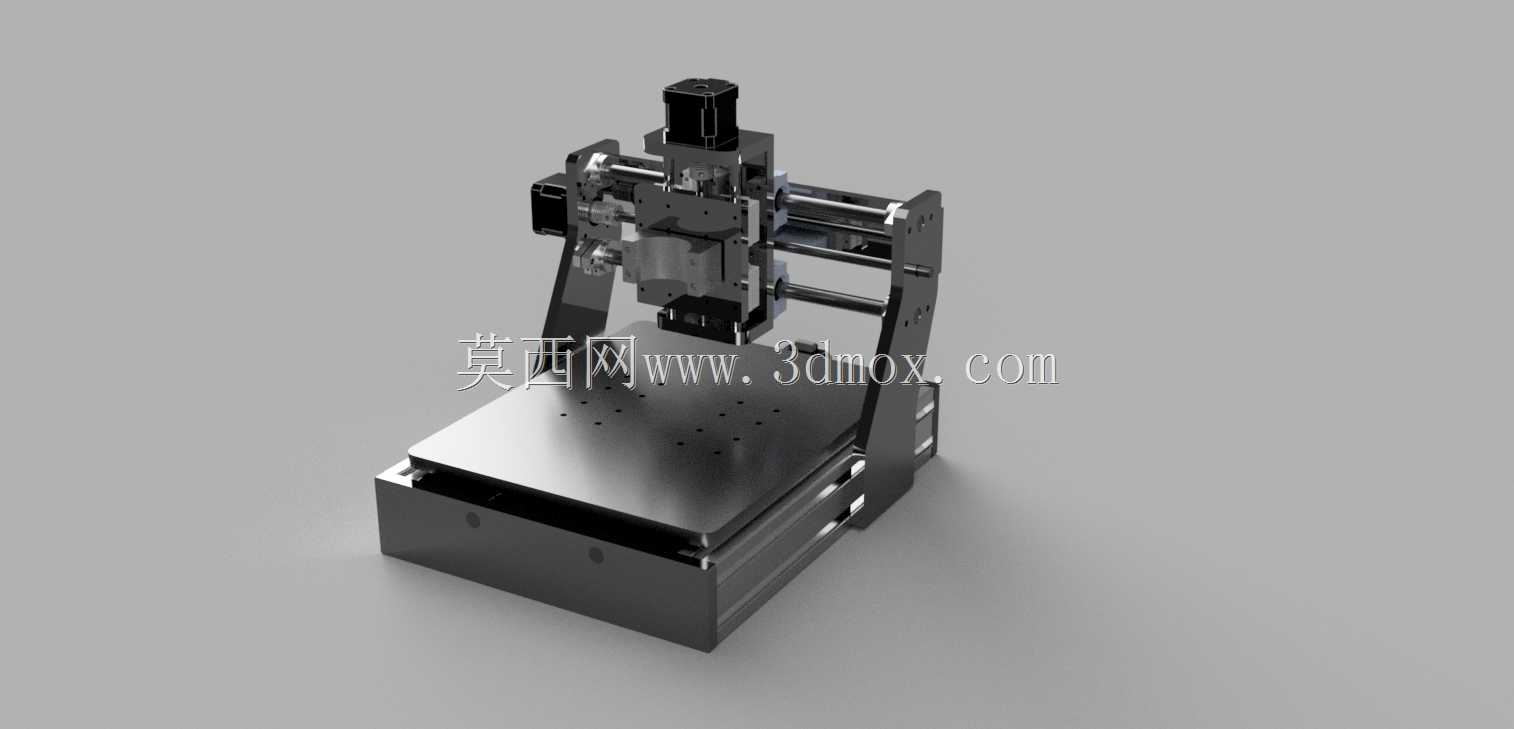

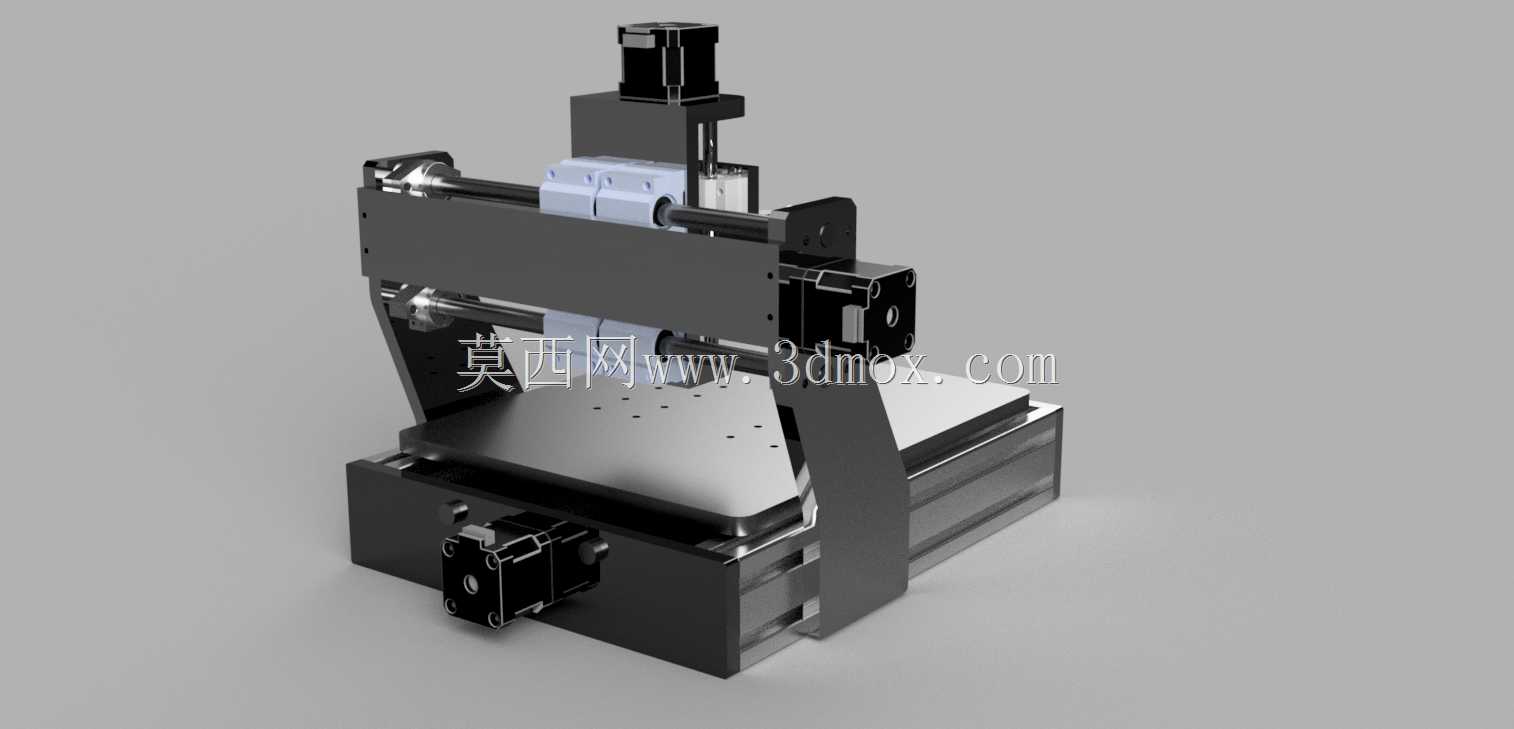

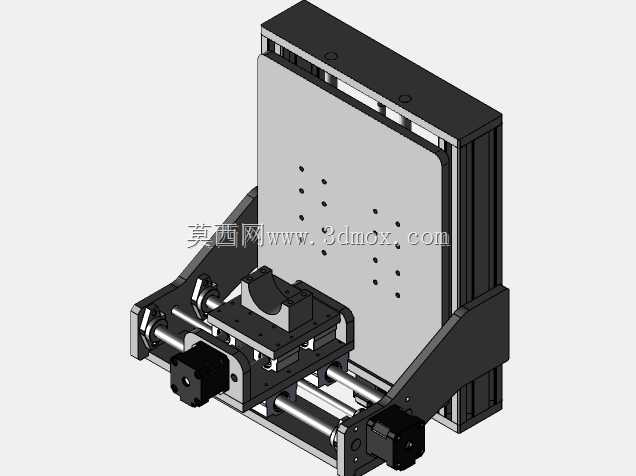

这款设备主要面向小批量电路板打样、实验室电子研发、教学实训场景，替代传统化学蚀刻工艺，直接在覆铜板上完成线路铣削、钻孔、轮廓切割工序，也可适配薄型亚克力、软金属薄片的轻载加工任务，适合电子工程师在研发阶段快速制作样板，省去外发加工的等待周期。设备采用定梁式龙门三轴结构，Z轴搭载加工主轴单元，X轴带动龙门实现横向进给，Y轴驱动工作台完成纵向走刀，整体传动采用线性导轨搭配滚珠丝杠的组合，保证进给过程的运动精度，重复定位精度可满足常规电路板0.2mm线宽的加工要求。设计阶段优先考虑桌面放置的空间适配性，整体底座采用一体式铸铁结构，兼顾刚性与减震性能，避免加工过程中因主轴振动导致的线路毛刺、孔位偏移问题，安装时只需预留工作台周边100mm的操作与维护空间，无需额外浇筑设备基础，放置在标准防静电工作台上即可使用。主轴部分采用高速风冷主轴，转速适配电路板铣削的切削线速度要求，夹头可兼容不同直径的PCB铣刀与钻头，换刀操作无需复杂工装，手动即可完成刀具装夹与对刀流程。设备的走线全部采用拖链内置布局，避免运动过程中线缆磨损、干涉，各轴的限位开关布置在行程两端，防止超程运行导致的机械碰撞，工作台面设置阵列式螺纹安装孔，可搭配不同规格的夹具固定不同尺寸的覆铜板，适配最大加工幅面可覆盖常规单双面板的打样需求。结构设计时将驱动电机布置在龙门侧方与底座下部，降低设备整体重心，提升高速进给时的运行稳定性，各运动副的润滑点预留了注油通道，日常维护时无需拆解外罩即可完成润滑保养，电控部分集成在底座下部的腔体内，与加工区域做物理分隔，避免加工产生的粉尘进入电控部分造成元器件故障。实际使用中，设备可直接对接常规电路板CAM软件输出的加工代码，完成从钻孔到铣外形的全工序加工，加工过程中可通过透明防护挡板观察切削状态，整体操作门槛较低，经过基础培训的电子研发人员即可独立完成操作，相比大型工业级PCB加工设备，其占地面积小、采购成本低，完全匹配小批量、多品种的样板加工需求，在职业院校的电子工艺实训、创客空间的电子制作、小微企业的研发打样场景中都有较高的适配性。
