铝型材框架龙门式三维运动作业平台结构

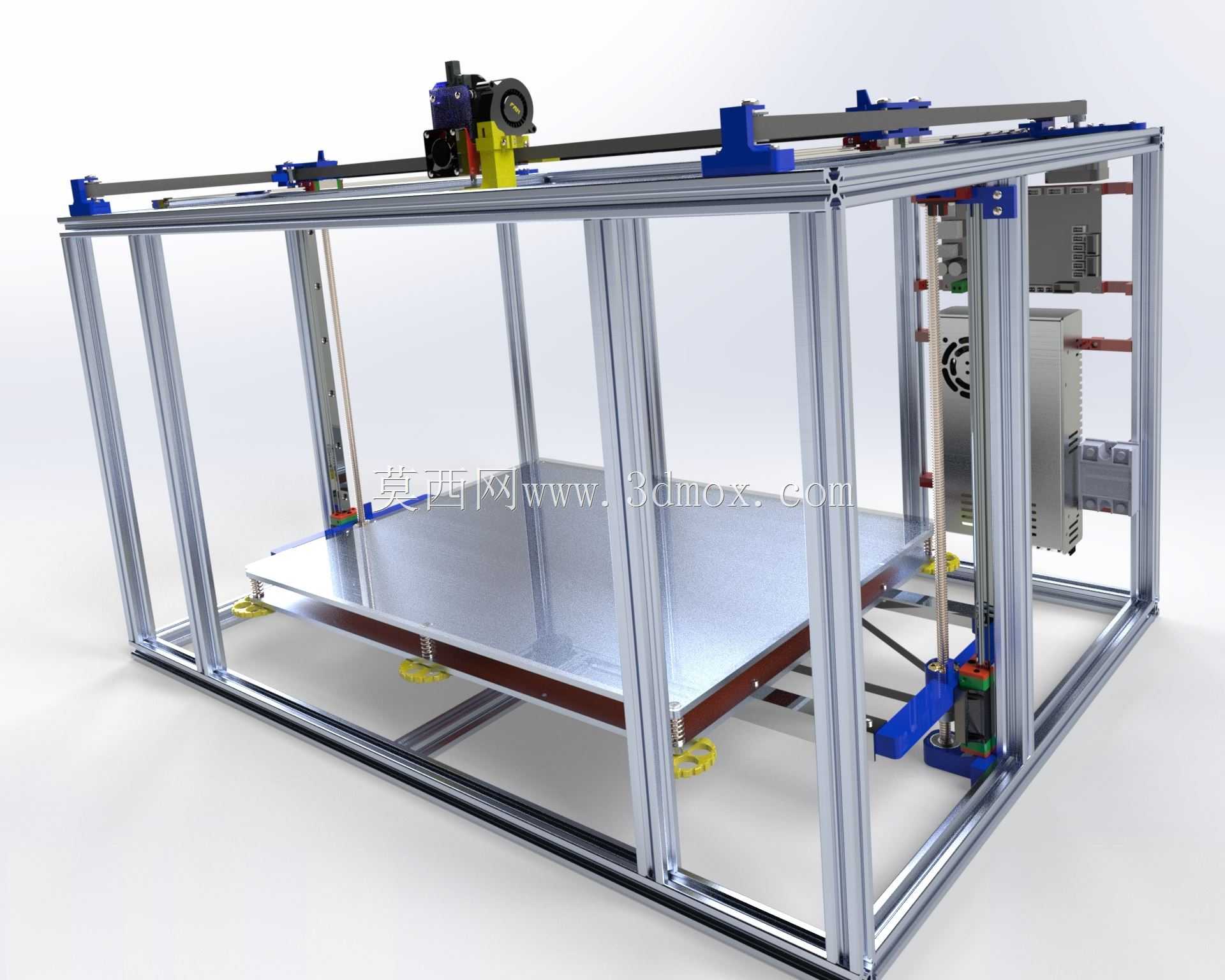

这套龙门式三维运动作业平台采用欧标工业铝型材作为主体框架搭建材料，框架连接采用标准角件与内置螺栓紧固，无需额外焊接加工，组装后整体形位公差可控制在0.2mm每米范围内，适配多类轻载三维作业场景的安装需求。平台底部设置可调节支撑脚杯，单脚承载可达80kg，可在不平整的车间地面完成调平，调平行程为±15mm，避免地面平整度不足导致的运动卡滞问题。

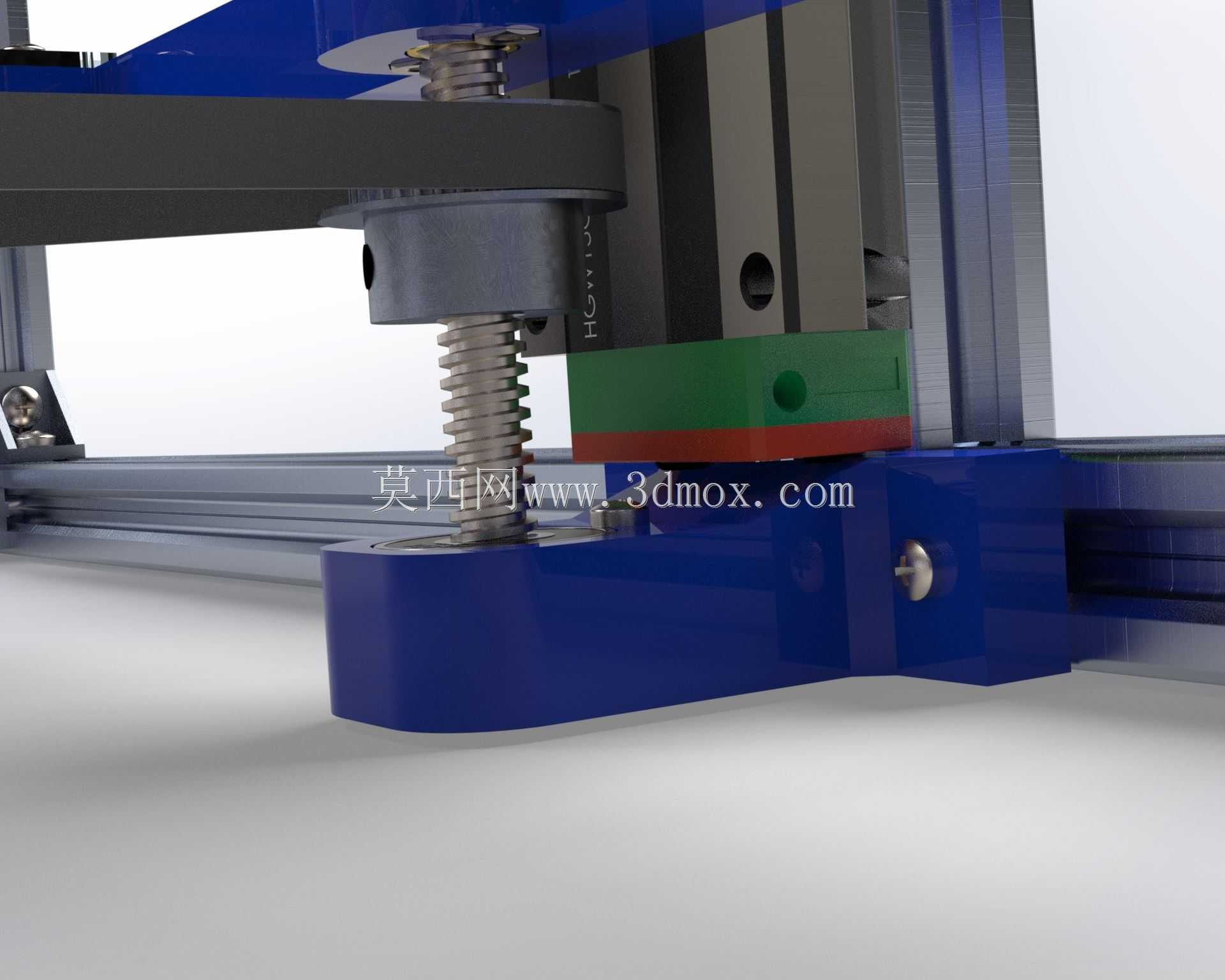

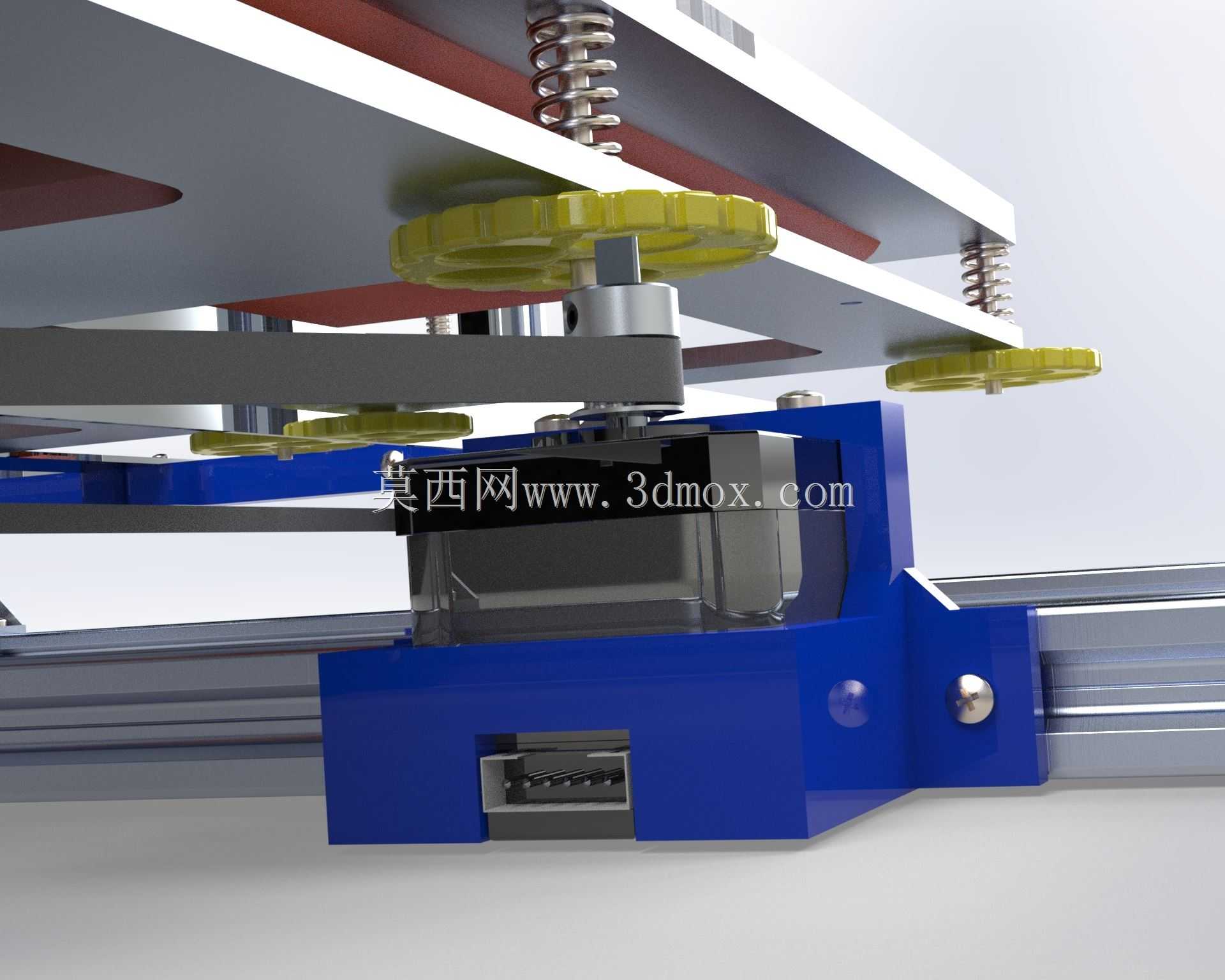

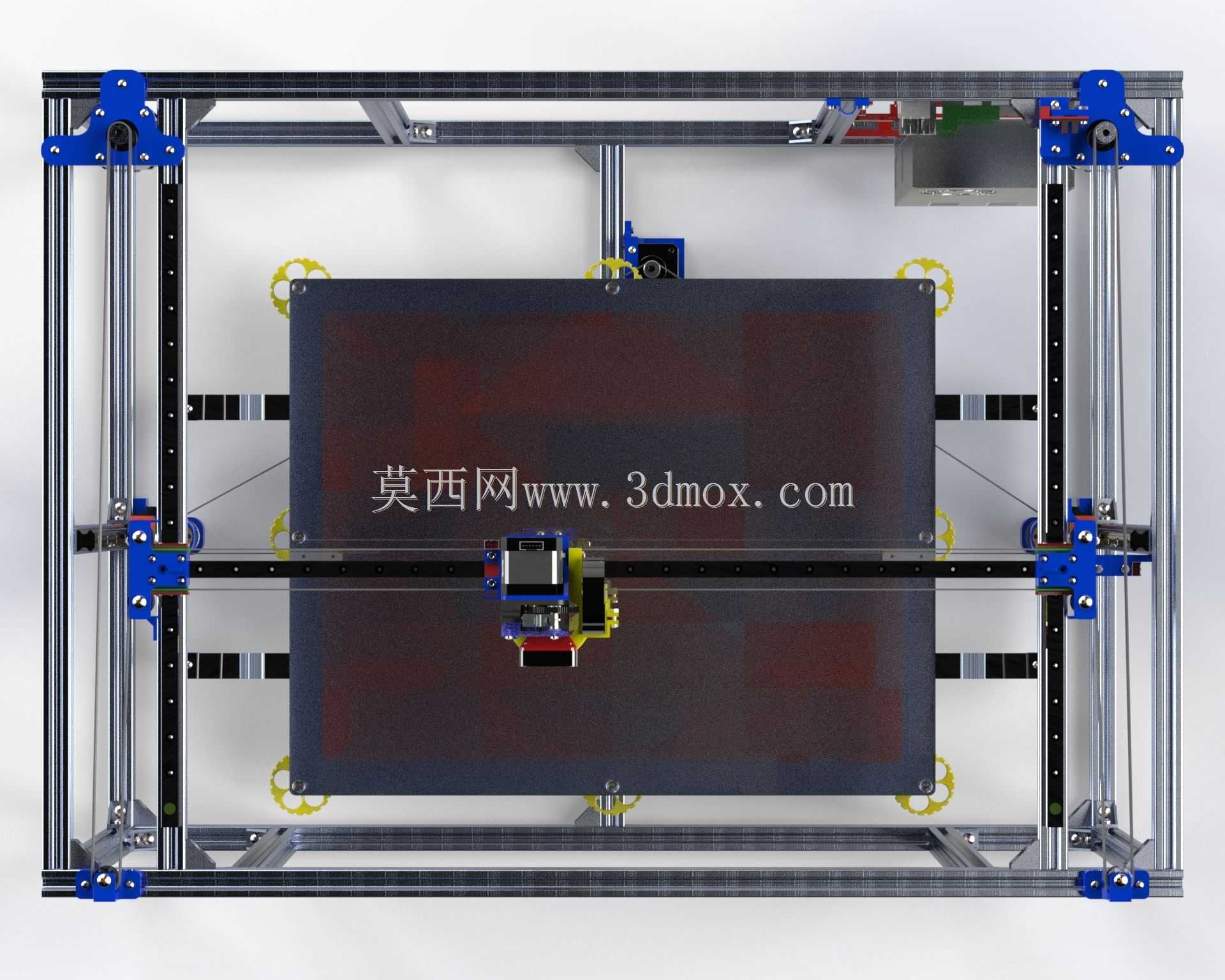

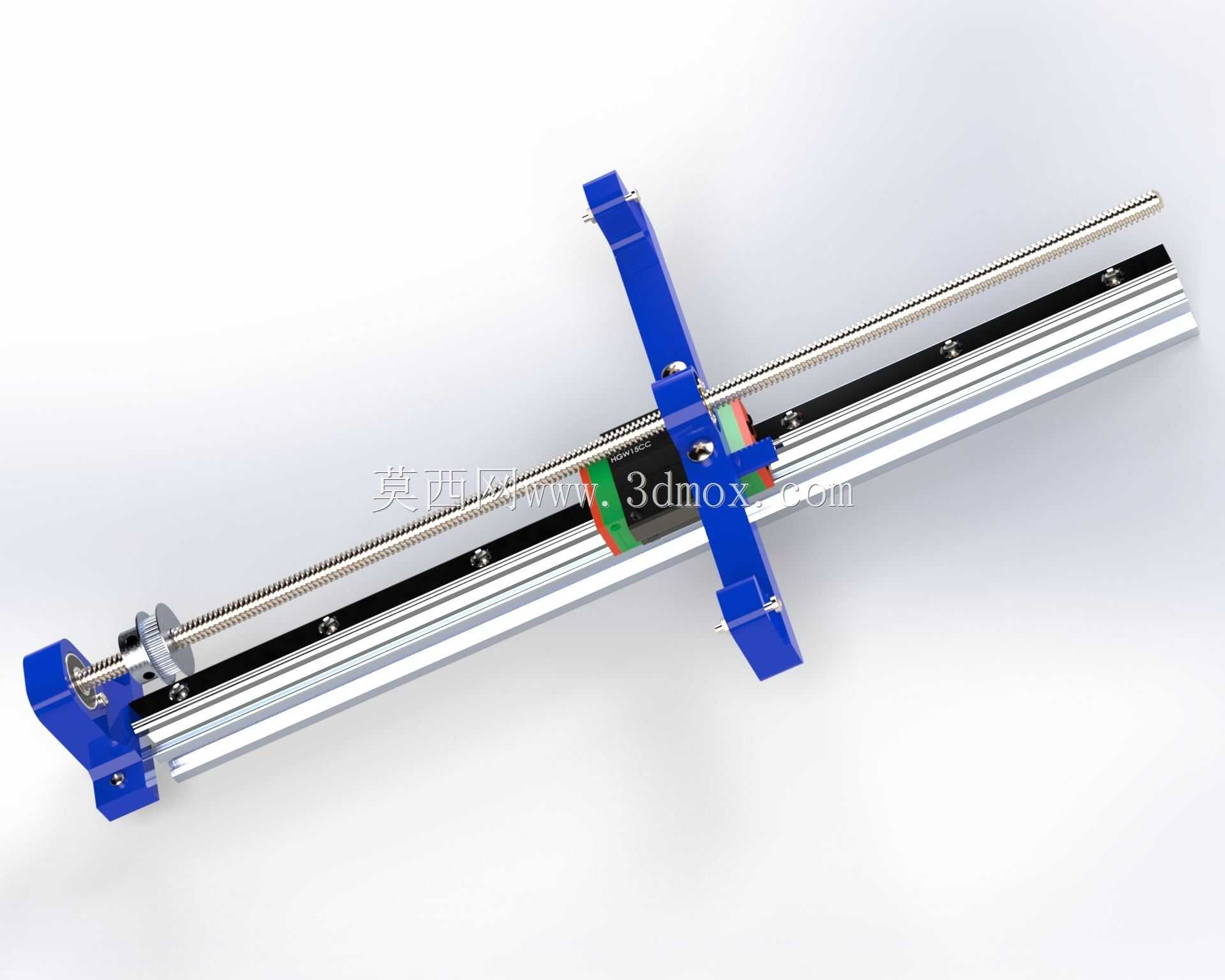

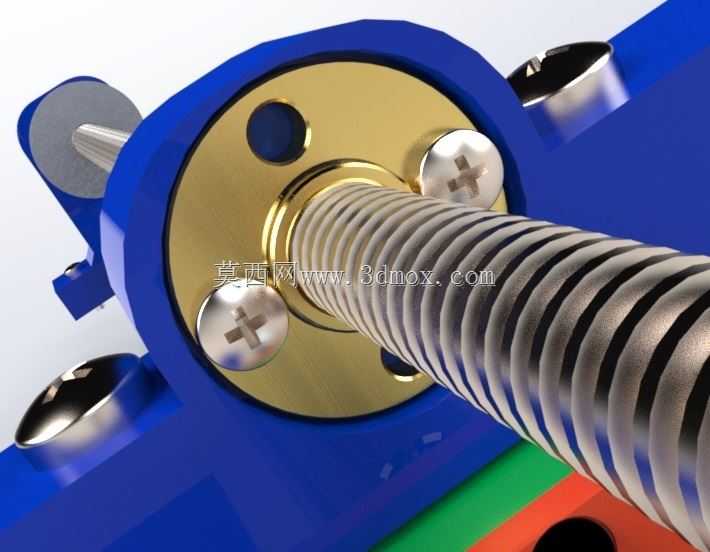

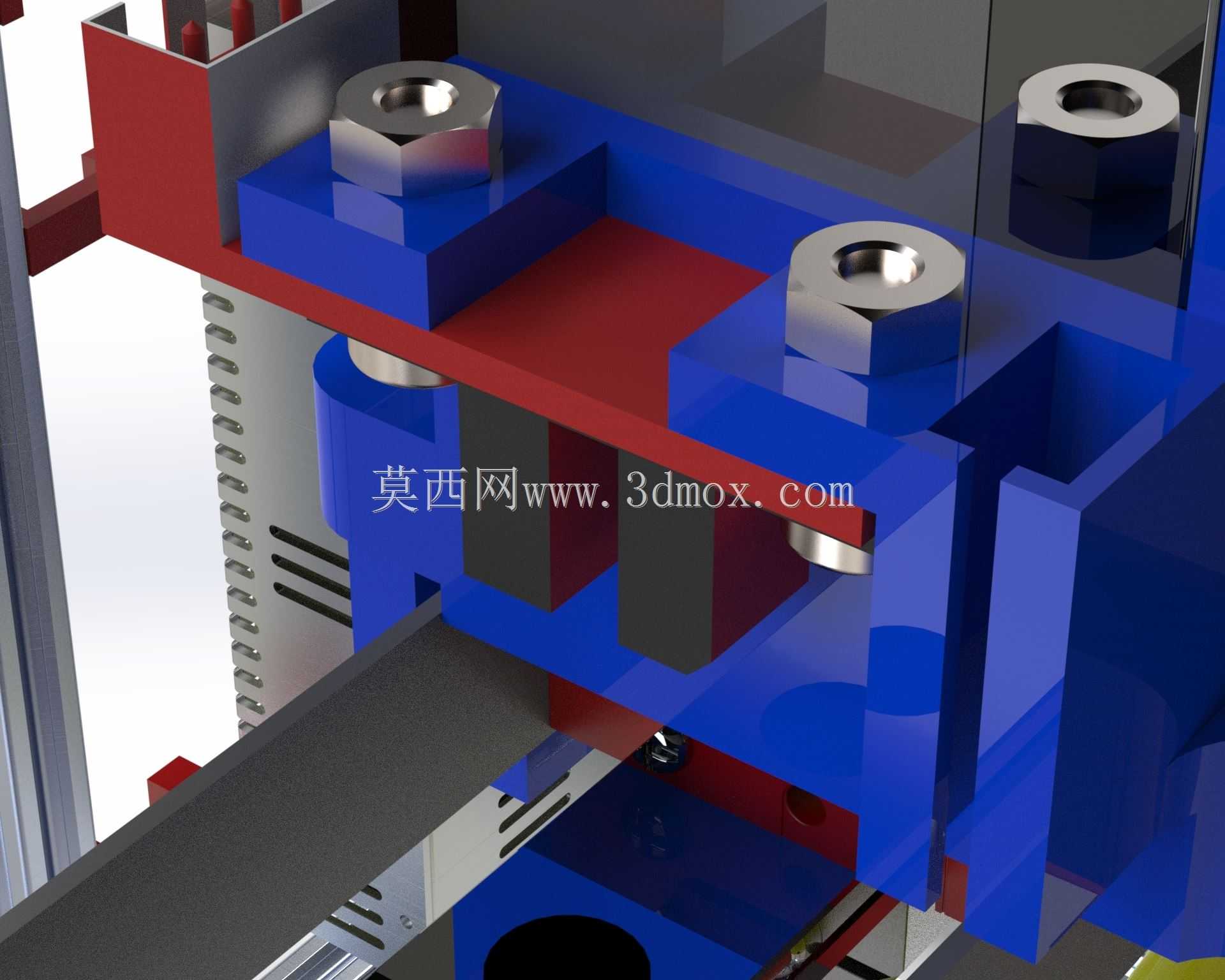

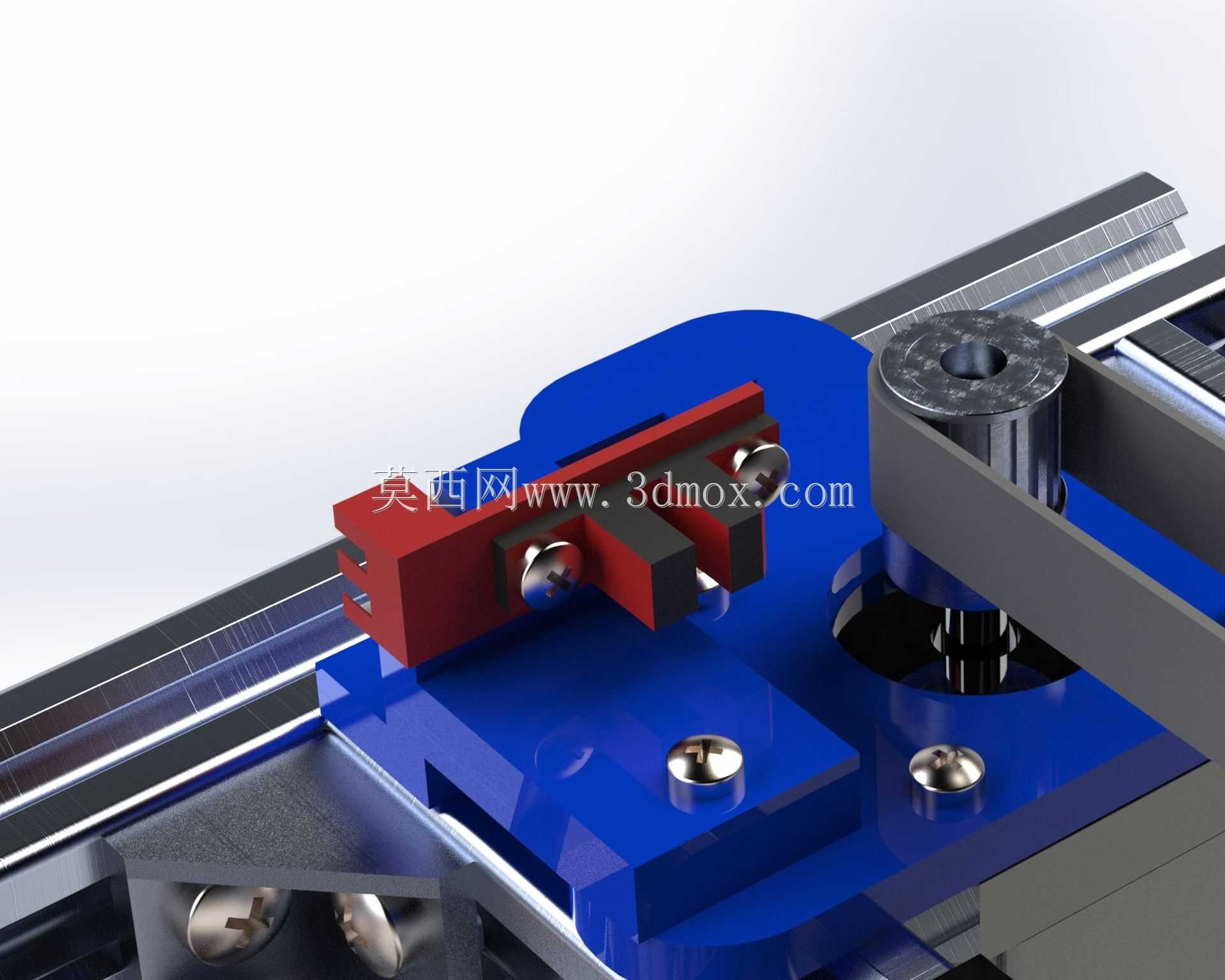

X轴传动采用双导轨同步带传动结构，导轨直接固定在顶部铝型材的T型槽内，安装时通过百分表打表调整导轨平行度，保证两根导轨的平行度误差不超过0.1mm，横梁运动过程中无偏载卡顿。Y轴传动组件集成在X轴移动横梁上，采用单导轨加滑块的承载结构，搭配同步带驱动实现横向运动，滑块负载能力适配常规作业头的安装重量，运动重复定位精度可达0.1mm。Z轴传动采用双光轴导向加丝杆传动的结构，垂直方向运动行程可根据实际作业需求调整，光轴两端通过固定座锁紧在铝型材框架上，保证垂直运动的直线度，避免作业头出现偏摆。

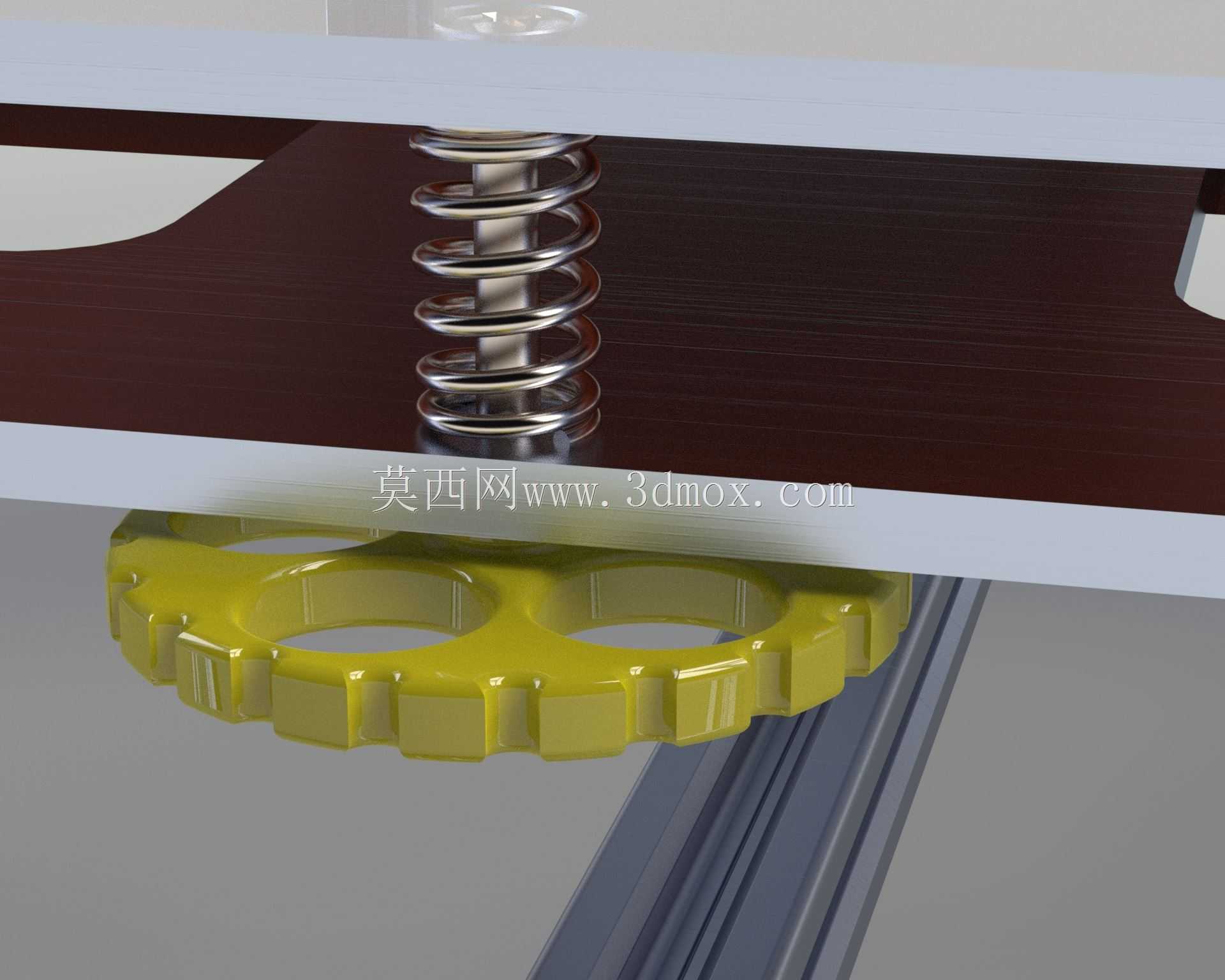

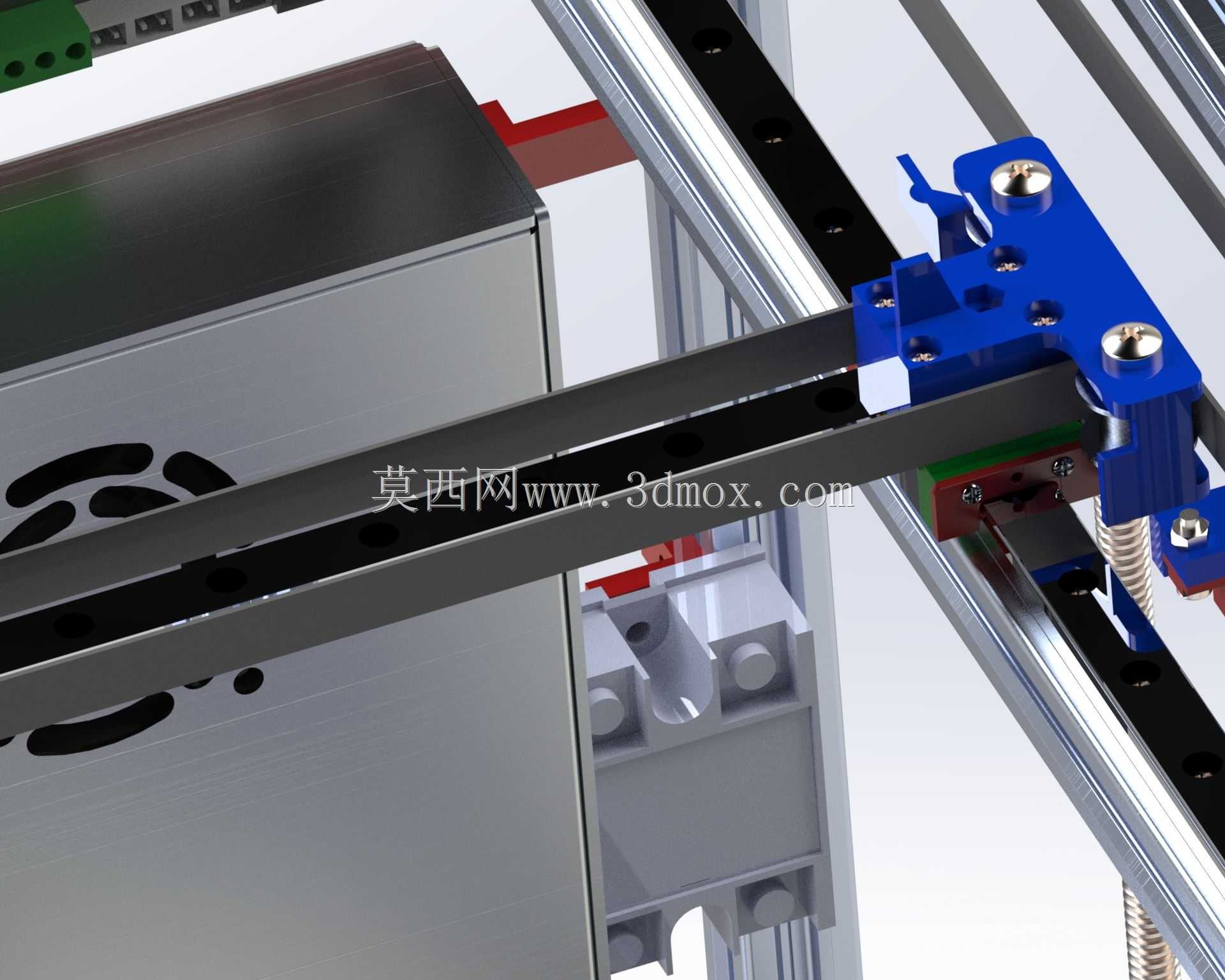

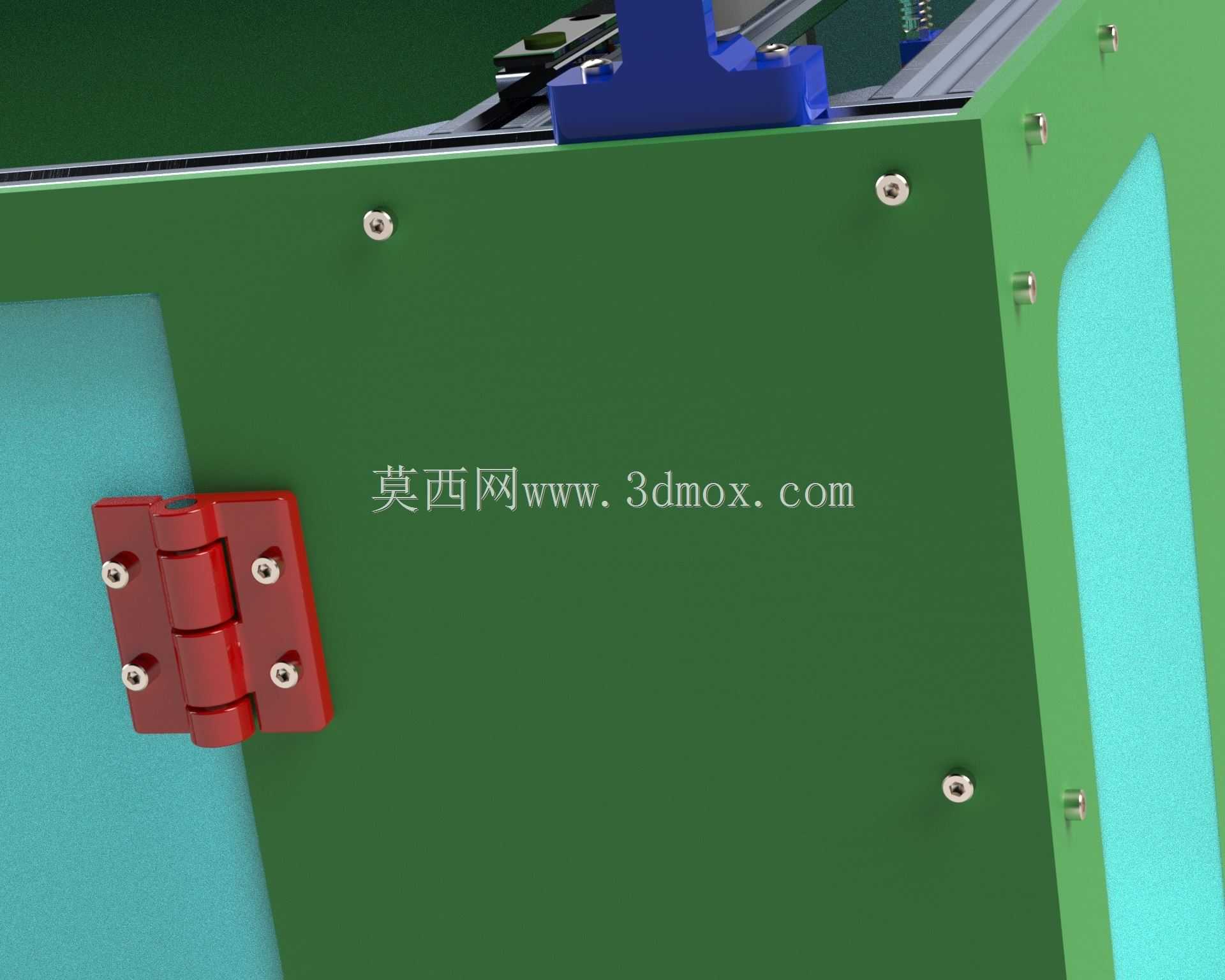

作业平台台面采用铝合金平板加工，台面表面做阳极氧化处理，平整度误差不超过0.15mm每平米，台面下方通过铝型材横梁做加强支撑，避免大尺寸工件放置后出现台面下凹变形。框架侧面预留了电气元件安装位，可直接固定驱动器、电源、控制板等电气组件，电气布线可沿铝型材内置槽走线，外部加装线槽盖板，既保证布线整洁，也能避免运动过程中剐蹭线缆。

设计过程中优先考虑了组装便捷性与后期维护性，所有传动组件均采用标准件选型，导轨、同步轮、丝杆等部件均可直接采购替换，无需定制加工。框架的铝型材选型经过刚度校核，在X轴运动到极限位置时，框架整体变形量不超过0.08mm，满足轻载作业的刚度要求。整体设备的安装边界可根据实际场地需求调整型材长度，适配不同尺寸的作业幅面要求，常规幅面下设备整体占地宽度不超过1.5米，长度不超过2米，高度不超过1.8米，可直接放置在常规车间工位使用，无需额外做地基处理。

这类结构可直接适配三维打印、轻载涂胶、小型工件检测、激光打标等多类作业场景，只需更换Z轴末端的作业执行头，即可实现不同的作业功能，框架本身的模块化设计也支持后期扩展幅面，无需重新搭建整体结构。
