实验室手动压合夹持工装结构设计

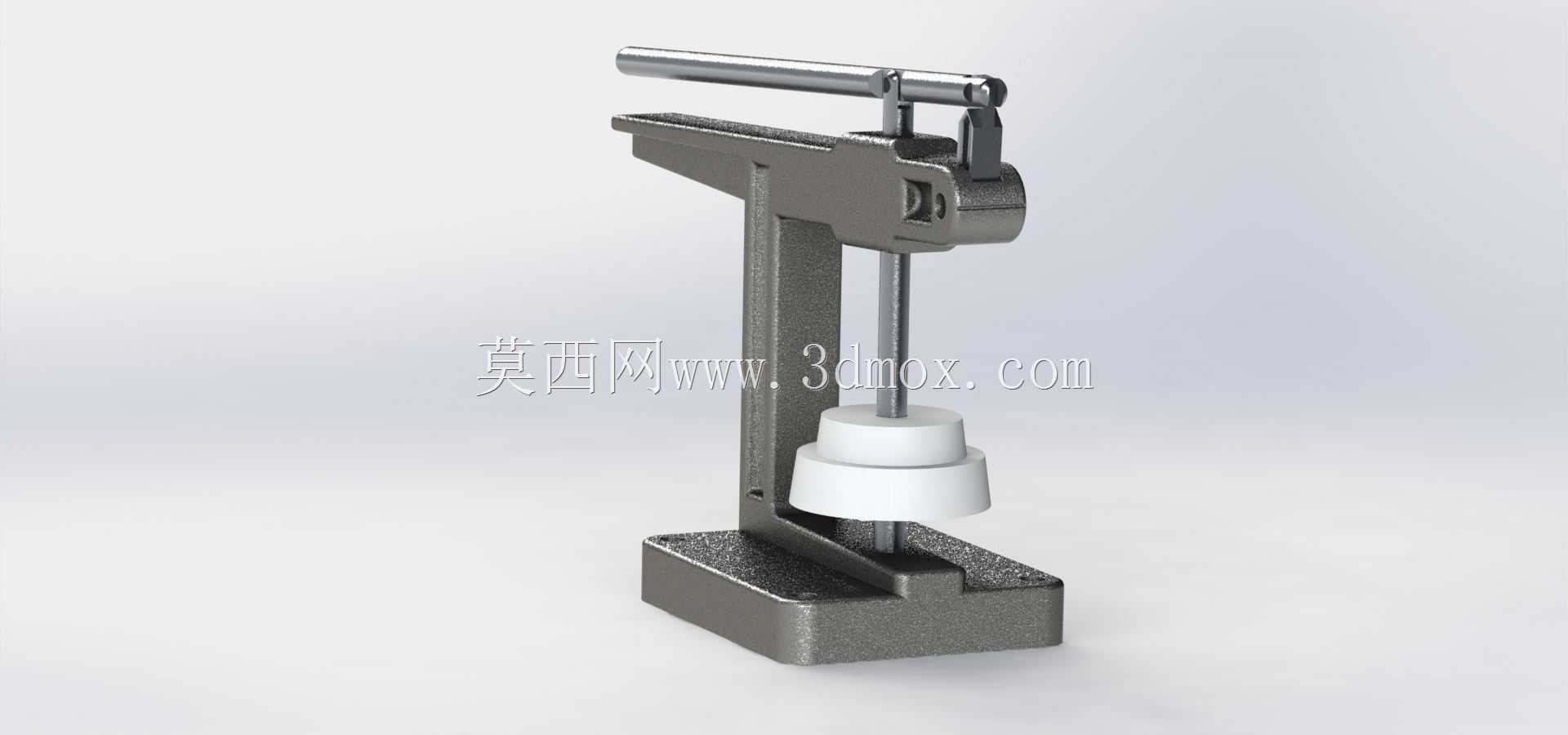

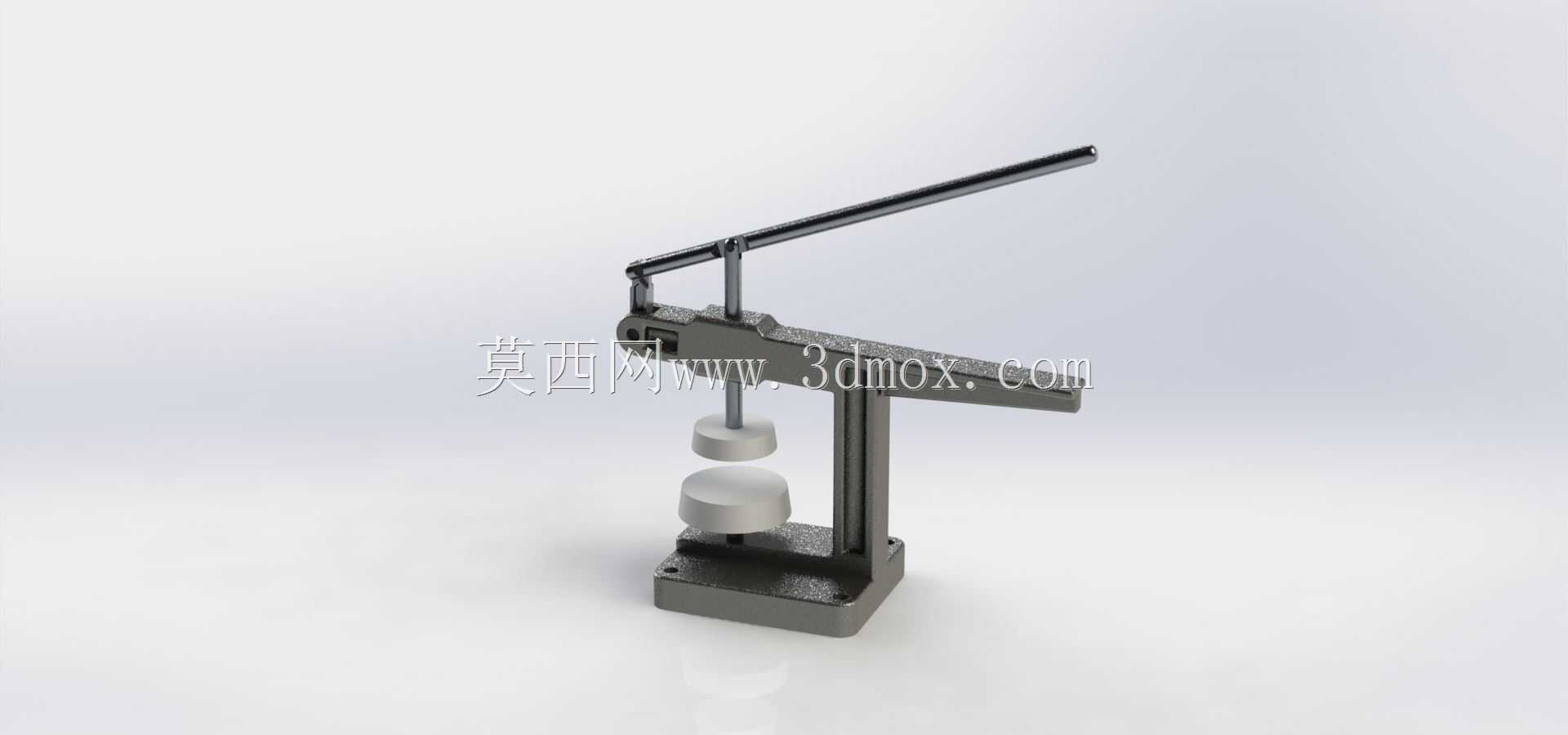

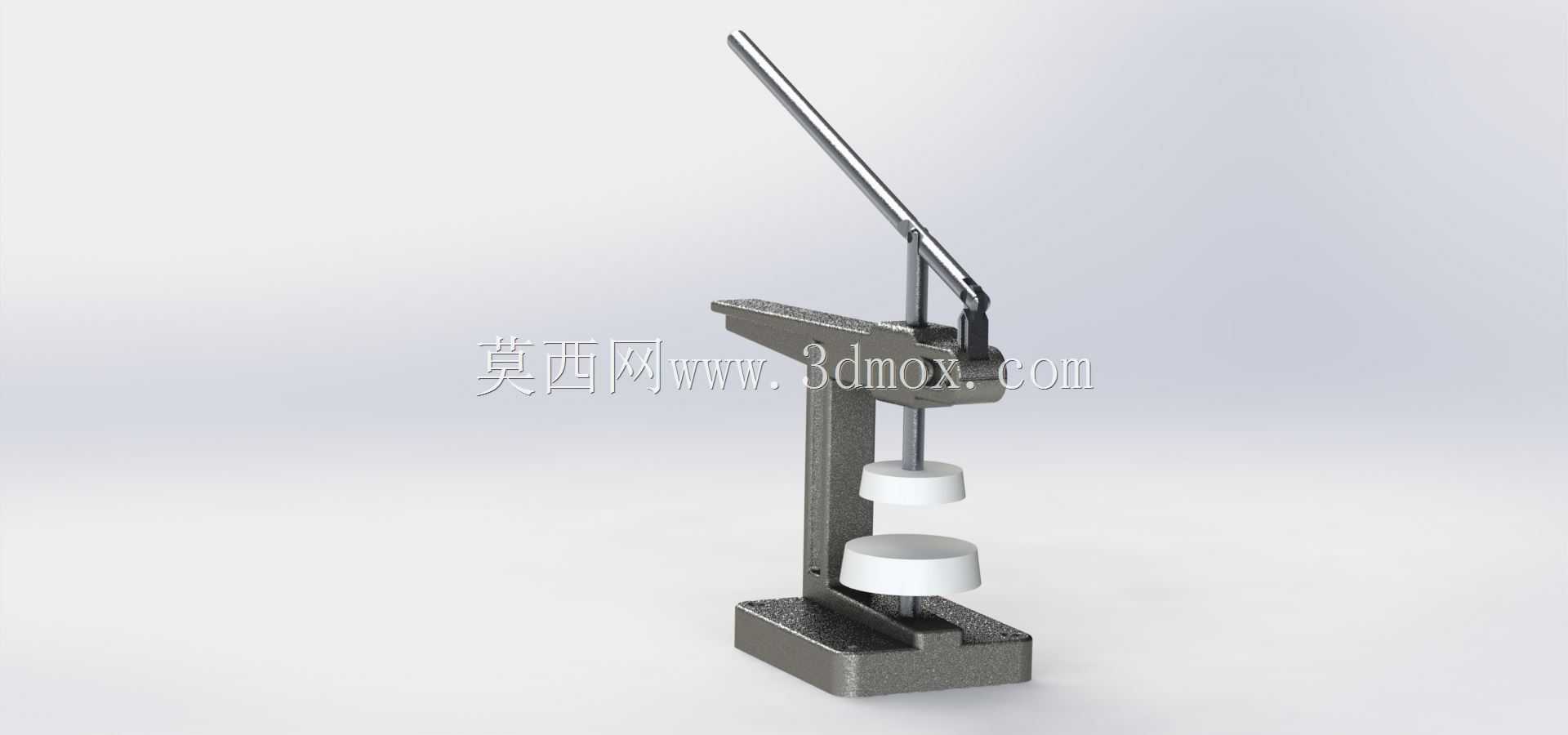

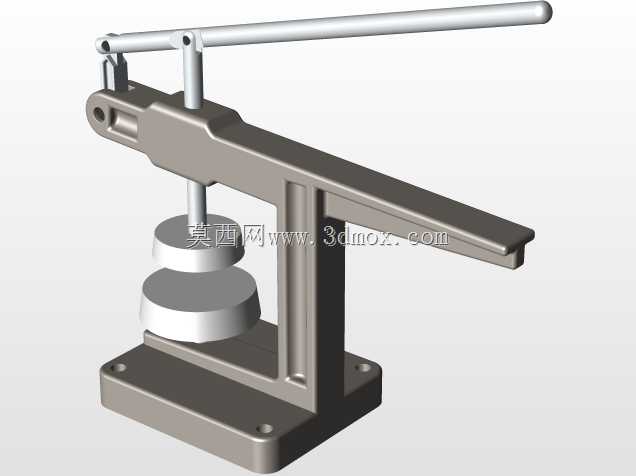

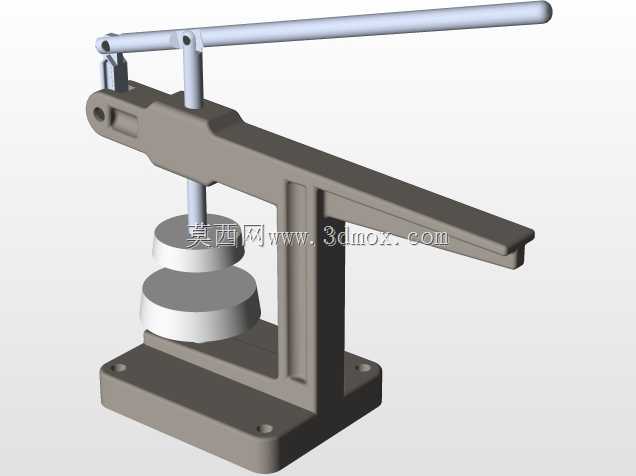

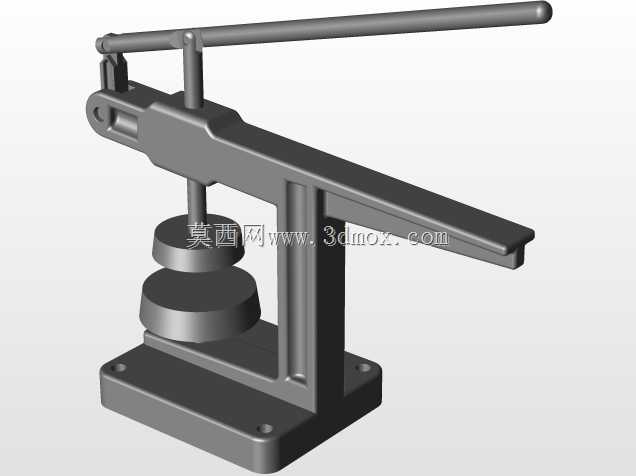

这款手动夹持装置主要面向高校实验室、小型试样制备场景设计，可满足薄片试样压合、小尺寸零件临时装夹、软质材料定型施压等轻载作业需求，区别于工业生产线上的大吨位气动液压夹具，它的操作门槛极低，不需要外接动力源，仅靠手动扳动操作杆即可完成施压动作，适合实验室内零散、小批量的试样处理作业。从结构设计逻辑来看，整体采用立式悬臂布局，底部为整块铸铁材质的配重底座，安装时不需要额外打膨胀螺栓固定，依靠自身重量即可抵消施压过程中的倾覆力矩，底座的平面度控制在0.1mm以内，保证放置在实验台面上时不会出现晃动，整体占地边界控制在长120mm、宽80mm的矩形范围内，不会过多占用实验室操作台的有限空间，高度方向总尺寸约280mm，操作杆扳动到最大行程时的外伸距离不超过150mm，适配常规高度的实验台操作空间，操作人员坐姿即可完成全部施压、松卸动作。施压执行端采用上下两个平行的圆形压头，压头工作面做了滚花防滑处理，接触直径为40mm，既可以对圆柱形试样进行周向定位夹持，也可以对方形、薄片类试样提供均匀的面接触压力，避免点接触造成的试样局部压损。传动结构采用了杠杆增力原理，操作杆的力臂比设计为1:8，操作人员施加100N的握力即可在压头端获得800N的输出压力，足以覆盖大多数实验室场景下的压合作业需求，同时杠杆末端设置了限位挡块，避免操作过行程造成结构件变形。导向部分采用光轴配合自润滑铜套的结构，压头上下运动的直线度控制在0.05mm以内，施压过程中不会出现压头偏斜的问题，保证上下压头的平行度误差不超过0.03mm，施压时压力分布均匀。整体机架采用铸铁一体铸造成型后做时效处理，消除内应力避免长期使用后出现结构变形，表面做喷塑防锈处理，适配实验室相对洁净的使用环境，不需要频繁做防锈维护。在实际使用场景中，它可以替代大型台钳完成薄质电极片压合、粉末试样压片前的预紧、小型塑料件的粘接压持等作业，相比普通台虎钳，它的施压行程更可控，压头平行度更高，不会因为夹持力不均造成试样报废，同时立式结构的操作视线无遮挡，操作人员可以全程观察试样的压合状态，及时调整施压力度。设计过程中特意简化了零件数量，整机仅包含底座、立柱、悬臂、杠杆、压杆、上下压头、复位弹簧共7类主要结构件，拆卸维护不需要专用工具，日常仅需要在导向光轴位置定期涂抹少量润滑脂即可保证操作顺畅，复位弹簧的刚度经过匹配设计，松开操作杆后压头会自动回位到最高位置，不需要手动提拉，提升连续操作的效率。
