轨道式双驱动起重行走小车结构设计

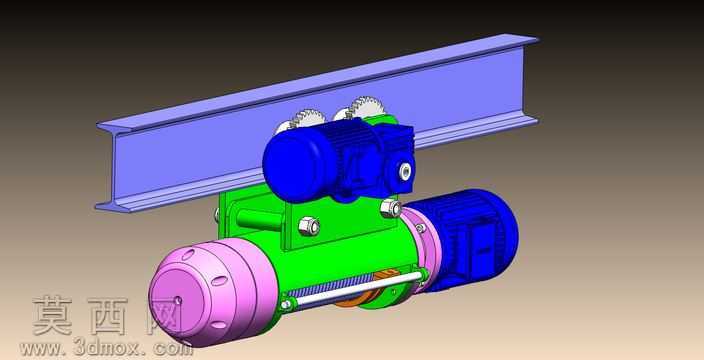

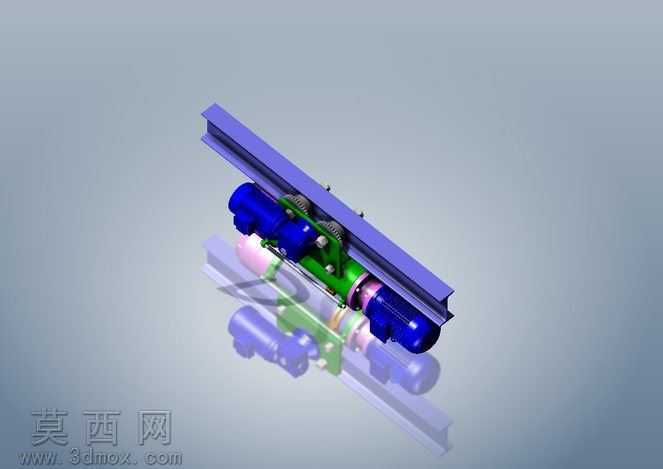

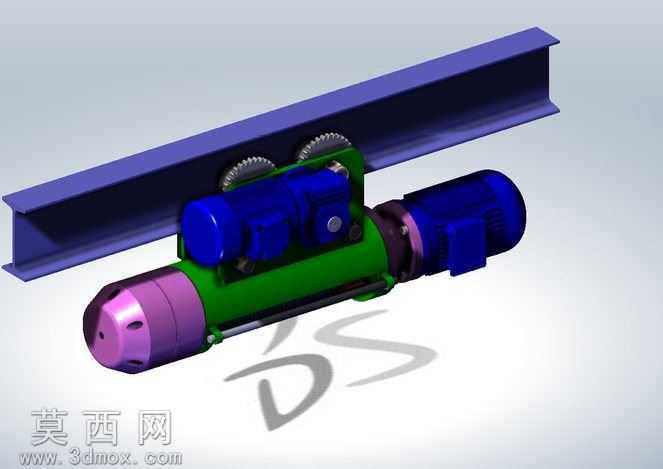

本作品为轨道式起重行走小车三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构贴合工业实际起重设备的运行逻辑。建模过程中首先完成行走轨道的基准搭建，采用标准工字钢截面作为运行承载轨道，保证与通用起重梁体的适配性。主体行走车架采用一体化刚性结构设计，建模时对车架的安装基准面做了严格的同轴度约束，确保两侧驱动单元的安装精度。驱动部分采用对称布置的双驱动电机结构，电机外壳采用深蓝色哑光金属材质渲染，还原工业起重设备的电机外观质感，电机输出端与减速传动机构做了精准的啮合装配，传动齿轮组采用调质钢材质表现，齿面做了高光金属质感处理，清晰展现齿轮传动的啮合关系。中间连接横梁部分采用绿色涂装的铸钢材质渲染，表面做了细微的铸造纹理处理，还原铸件的真实质感，横梁上预留的安装孔位、紧固螺栓均按照标准件参数建模，螺栓头部的六角特征、螺纹细节都做了精细化呈现，保证装配关系的可追溯性。行走轮组与轨道的配合面做了间隙配合的参数设置，建模时验证了轮缘与轨道侧面的安全间隙，避免运行卡滞问题。底部的卷筒组件采用粉紫色金属漆材质渲染，清晰区分于其他结构部件，卷筒表面的绳槽特征做了螺旋扫描建模，保证钢丝绳缠绕路径的合理性。渲染阶段采用柔和的工业灰渐变背景，添加了地面反射效果，通过光影层次突出各部件的结构轮廓，不同部件采用差异化的材质粗糙度设置：电机外壳采用半哑光金属质感，传动部件采用高光金属质感，结构件采用略带粗糙的涂装质感，让整体模型的视觉层次清晰，结构辨识度高。设计思路上围绕起重小车的运行稳定性展开，对称双驱动的布局保证了行走过程的动力均衡，各部件的安装位置都经过装配干涉检查，确保无结构冲突，整体模型可直接用于起重设备的结构演示、教学讲解以及后续的工程图导出参考，完整还原了轨道起重行走小车的核心结构特征与装配逻辑。
