精密机械锁扣连接件结构设计

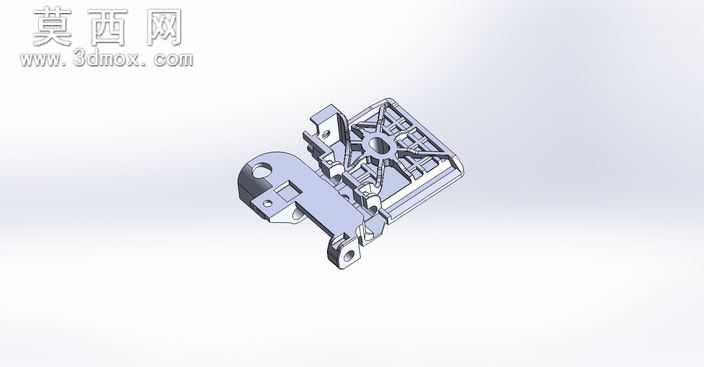

本作品为一款精密机械锁扣连接件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，从基础草图绘制起步，先绘制主体安装基座的轮廓草图，通过拉伸凸台命令生成基座的基础实体，针对基座上的安装孔位，采用异形孔向导精准匹配安装尺寸，保证孔位的同轴度与位置公差符合装配要求。对于中部的卡扣联动结构，先绘制单个卡扣爪的截面轮廓，通过扫描、阵列命令完成多组卡扣爪的均匀排布，同时对卡扣爪的根部做圆角过渡处理，避免应力集中导致的结构断裂风险。在结构设计上，该连接件整合了安装定位、卡扣锁止、联动解锁三个功能模块，基座一侧的带孔挂耳用于与固定端完成铰接装配，中部的轮状加强筋结构既提升了整体的抗扭强度，又通过镂空设计有效降低了零件自重，卡扣部分采用弹性形变的设计思路，预留了合理的形变余量，保证锁止时的卡接力度与解锁时的操作手感平衡。材质渲染阶段，为零件赋予了哑光银灰色金属材质，模拟锌合金压铸的表面质感，调整材质的粗糙度与反光参数，还原五金压铸件的细腻表面纹理，同时对结构的棱边做了细微的倒角渲染处理，避免尖锐棱边的视觉突兀感。设计过程中重点考量了零件的装配兼容性，所有配合面均预留了合理的装配公差，铰接孔的尺寸公差按照间隙配合标准设定，保证铰接转动时的顺滑无卡顿，卡扣的卡接量经过反复参数调整，既保证锁止后不会出现松脱，又能在施加额定解锁力时顺利脱开。整体模型的特征树逻辑清晰，所有尺寸均做参数化关联，后续可根据实际安装需求快速调整安装孔距、卡扣行程、整体厚度等核心参数，无需重新构建基础特征，大幅提升了设计迭代的效率。模型完成后通过干涉检查工具完成全结构校验，确认各活动部件在运动行程内无干涉问题，结构强度通过有限元初步校核，在额定载荷下的形变位移量处于允许范围内，可直接用于后续的开模生产或3D打印样件验证。
