螺旋花键传动轴三维结构设计

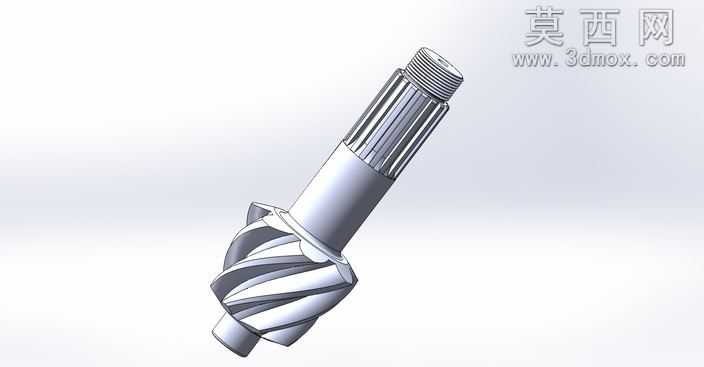

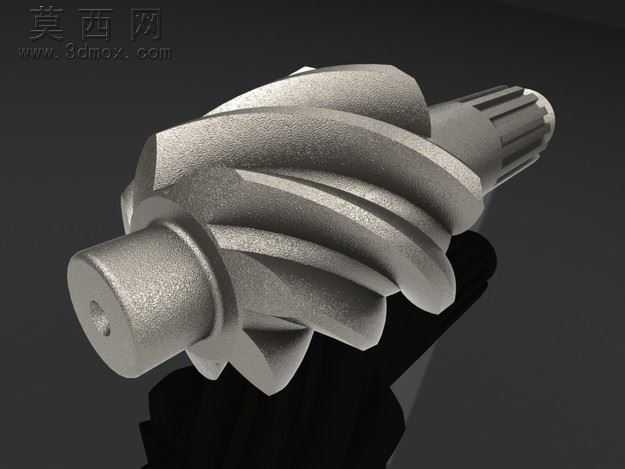

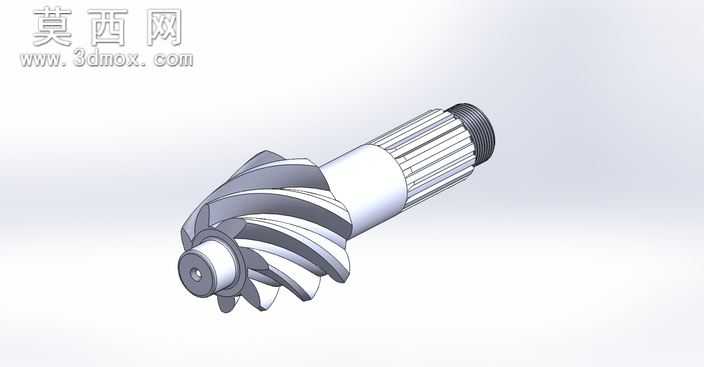

本模型为传动系统用螺旋齿花键轴，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械传动零件的设计规范，完整还原零件的全部结构细节。建模起始阶段首先绘制轴类零件的主体回转轮廓，通过旋转凸台命令生成轴的基础基体，依次划分出螺旋齿安装段、光轴过渡段、花键连接段、端部定位段四个核心轴段，各轴段间的退刀槽、过渡圆角均按照机械加工工艺要求设置，避免应力集中问题。螺旋齿部分采用螺旋扫描切除方式生成，精准控制螺旋角、齿形模数、压力角等核心参数，齿面的曲面过渡平滑连续，保证齿形啮合的精度要求，齿根部分设置标准圆角，提升轮齿的抗弯曲疲劳强度。花键段采用矩形花键结构，通过阵列切除命令生成均匀分布的花键齿，严格控制花键的齿距、齿厚、大径小径尺寸公差，保证花键连接的同轴度与传动扭矩的能力。端部的扁位定位结构通过拉伸切除生成，用于轴端的锁紧定位，防止轴运转时发生周向窜动。模型材质设定为合金结构钢，渲染阶段赋予金属哑光质感，还原真实机加工零件的表面质感，对齿面、花键配合面做细微的粗糙度区分，清晰展示不同功能面的加工要求。整体结构设计兼顾传动性能与加工工艺性，各段轴径的变化符合轴类零件的等强度设计原则，螺旋齿的旋向与角度匹配对应传动齿轮的啮合要求，花键参数符合通用传动连接件的标准规范，可直接用于传动系统的虚拟装配、运动仿真、干涉检查，也可作为机械设计教学、传动结构研发的参考模型，帮助设计人员理解螺旋齿传动轴的结构组成与设计要点，为同类型传动零件的设计优化提供可靠的三维参照。
