巴哈全地形车五辐轮毂结构设计方案

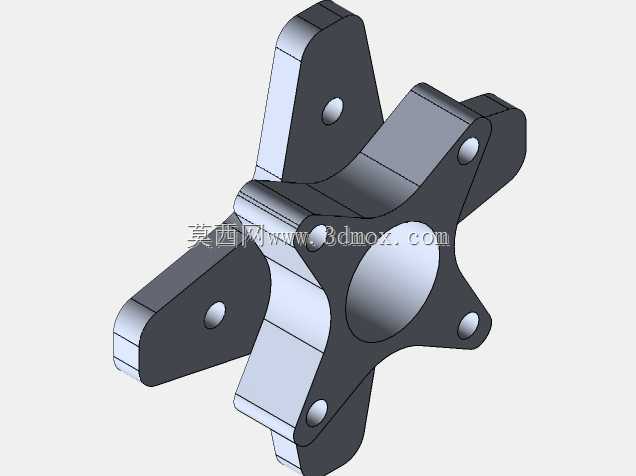

　　巴哈赛事的全地形车需要在砂石、泥泞、陡坡等非铺装路面完成高速行驶、飞跳落地、急转避障等极限动作，轮毂作为连接轮辋与半轴的核心承载部件，其结构合理性直接决定整车行走系统的可靠性。这款五辐式轮毂采用中心定位+周向螺栓锁紧的安装逻辑，中心大孔用于匹配半轴法兰的定位轴颈，保证轮毂与半轴的同轴度，避免高速转动时出现动平衡超差引发的整车抖动；周向均匀分布的五个安装凸耳上分别设置螺栓过孔，对应半轴法兰上的螺纹孔，装配时螺栓从轮毂侧穿入锁紧，凸耳位置做了加厚处理，抵消螺栓预紧力带来的局部压应力，同时在飞跳落地的冲击载荷下，避免安装孔位置出现应力开裂。

　　设计过程中优先考虑非铺装路面的载荷特性，没有采用民用车辆常见的多辐条镂空结构，而是选择五根等角度分布的实心辐条连接中心安装座与外圈轮辋连接位，每根辐条做了等强度变截面处理，靠近中心座的位置截面厚度更大，向外侧延伸时逐步过渡到均匀厚度，辐条两侧做了圆角过渡，消除铣削加工后的应力集中点，在保证整体抗扭、抗弯强度的前提下尽可能控制零件自重，降低非簧载质量，提升悬架系统的响应速度。外圈的轮辋连接位设置了贴合台阶，装配时可以与轮辋的内侧止口完全贴合，保证轮辋安装后的端面圆跳动与径向圆跳动控制在合理范围内，避免轮胎出现偏磨。

　　从安装边界来看，中心定位孔的直径匹配常规巴哈赛车所用的等速半轴法兰尺寸，五个安装孔的分度圆直径符合赛事常用的轮毂螺栓规格，不需要额外改装半轴即可直接适配；辐条的外轮廓尺寸避开了刹车卡钳的运动包络，装配后不会出现转向或刹车时的运动干涉，零件整体采用铝合金铣削加工的工艺方案，材料选用常用的7075硬质铝合金，兼顾强度与轻量化需求，表面做硬质阳极氧化处理，提升砂石击打后的耐磨性能。实际使用中，这种对称五辐结构的受力传递路径清晰，来自地面的冲击通过轮辋传递到五根辐条后，会均匀分散到中心安装座再传递到半轴，不会出现单根辐条载荷过大的情况，即使单根辐条受外力出现轻微形变，剩余四根辐条仍能维持车辆低速行驶返回维修区，符合巴哈赛事对零件可靠性的严苛要求。
