90度转弯锥辊弯道输送设备结构设计

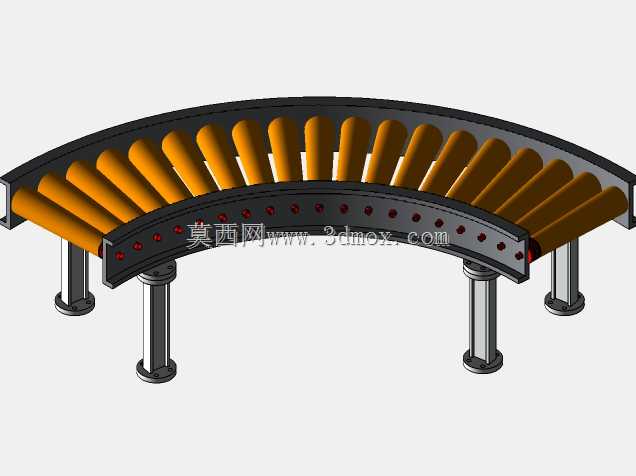

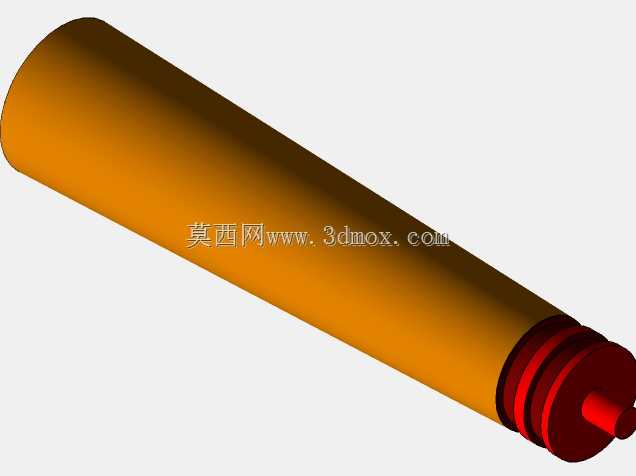

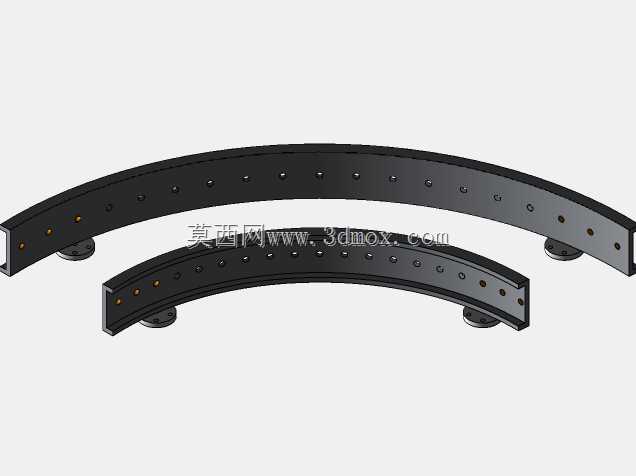

这款90度弯辊式输送设备，主要应用在生产车间的物流动线转角位置，解决平直输送线无法完成直角转向转运的痛点，常见于包装加工、轻工制造、食品分装、电商仓储分拣等需要多段输送线垂直衔接的作业场景，能够在不额外占用直线输送空间的前提下，完成物料在两条垂直布置输送线之间的平稳过渡，避免人工转角搬运的效率损耗与物料磕碰风险。设备核心采用锥形辊子作为承载传动部件，区别于传统弯道输送需要额外配置皮带、链条或者线轴做传动衔接的结构，这款设计直接通过直流电机驱动排布成圆弧轨迹的锥辊，依靠锥辊不同直径位置的线速度差匹配弯道内外圈的输送线速度，让物料在转弯过程中始终保持稳定的朝向，不会出现偏移、卡滞或者甩出料道的问题，大幅简化了传动结构的复杂度，减少了易损备件的数量，降低后期运维的拆装更换难度。从结构设计思路来看，整体机架采用圆弧弯板作为主体支撑框架，辊子沿90度圆弧等距排布，每根锥辊的安装角度都经过精准计算，保证辊面的承载切线与输送圆弧轨迹完全贴合，支撑腿采用可调节高度的柱式支脚结构，能够根据现场对接的平直输送线高度调整安装标高，支脚底部配置带安装孔的法兰盘，可以直接通过膨胀螺栓固定在车间地面，保证设备高速运行时的结构稳定性，不会出现晃动移位的问题。安装边界方面，设备整体外轮廓为四分之一圆弧结构，转弯半径适配常规宽度的箱装、袋装规整物料，进料端与出料端的接口尺寸可以和同宽度的常规平直辊筒线直接对接，不需要额外制作过渡转接件，机架侧面预留了驱动电机的安装位，接线走线沿机架内侧的线槽布置，不会外露干扰物料输送，也避免车间作业过程中剐蹭线路造成安全隐患。在实际使用过程中，这款弯道输送设备可以顺畅转运硬质纸箱、周转箱、规整包装件等多种常见生产物料，输送过程中辊子转动顺滑无卡顿，锥辊表面的摩擦力足够带动物料平稳通过弯道，不会出现物料堆积在转角位置的堵料问题，相比传统皮带转弯机，辊筒式的结构更耐磕碰，适合输送有一定重量的工业工件，日常清理维护也更加便捷，只需要定期擦拭辊面、检查支脚紧固状态即可维持稳定运行，能够有效打通生产物流的转角节点，提升整条输送动线的连续作业效率。
