螺旋输送设备核心绞龙叶片轴结构

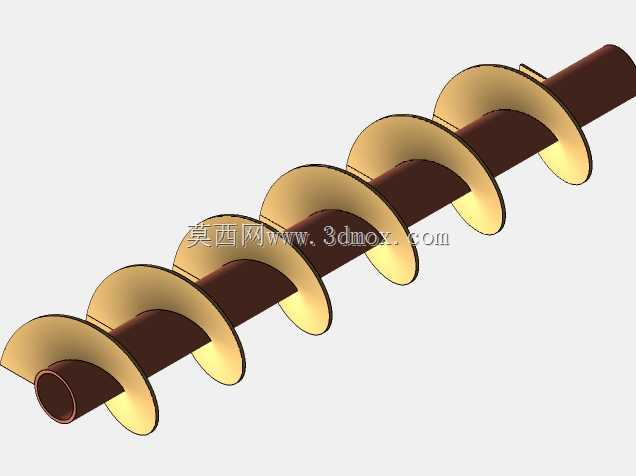

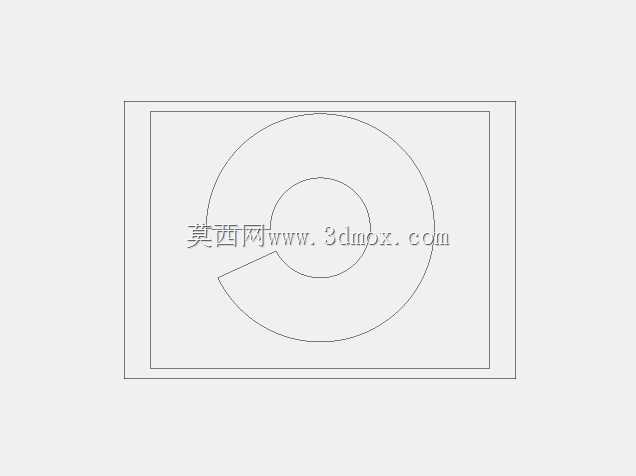

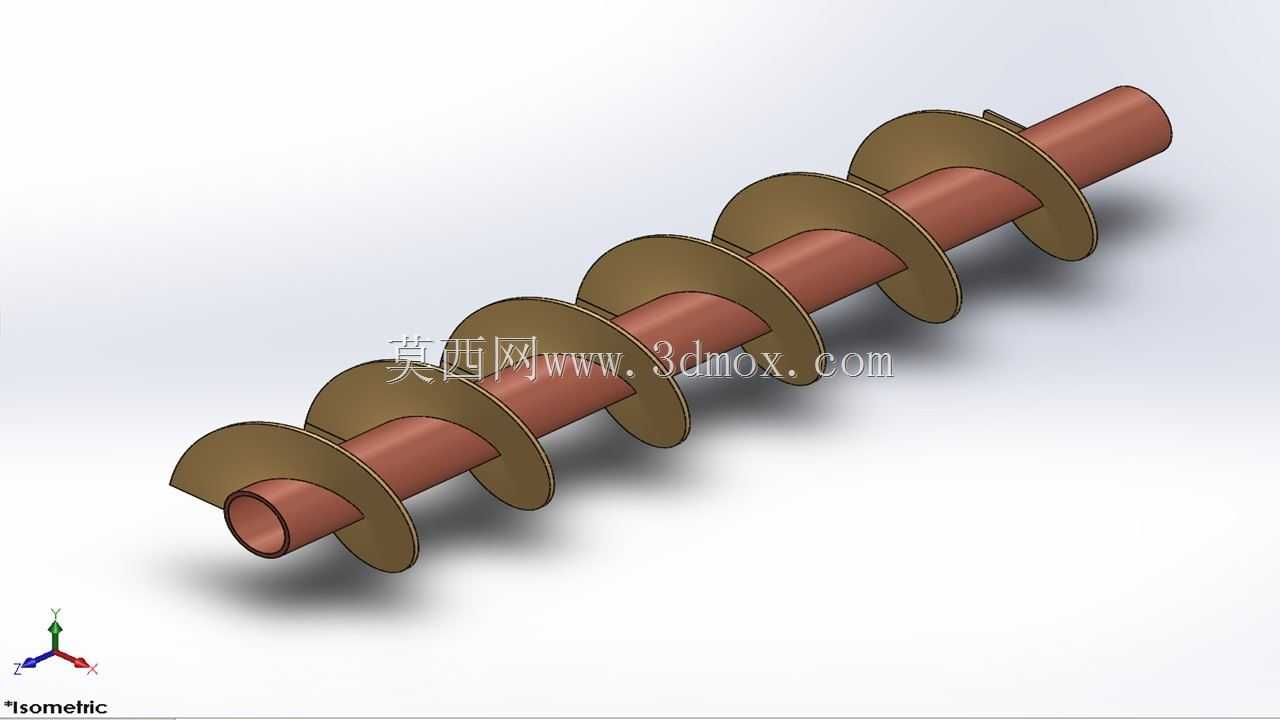

这款螺旋输送核心构件，是散料连续输送场景中的核心执行部件，广泛应用在粮食仓储转运、建材粉料输送、化工颗粒投料、污水处理固废传输、矿山矿料给料等多个工业生产场景中，承担着沿固定封闭槽体推送散状物料的核心作用，可适配水平、小角度倾斜的输送工况，能够在封闭腔体内完成物料传输，有效减少粉料、颗粒料输送过程中的扬尘撒漏问题，适配从微米级粉料到厘米级颗粒、小块状物料的输送需求，在粮油加工生产线、混凝土搅拌站配料环节、污水处理厂污泥输送工段、饲料加工厂原料转运环节都能见到这类构件的应用。该构件采用中心管轴搭配连续等厚螺旋叶片的结构设计，中心轴选用空心管材结构，相比实心轴在保证整体抗扭强度的前提下大幅降低了自身重量，减少了驱动端的负载损耗，同时空心轴的结构也更便于两端安装轴承座、连接驱动联轴器，适配不同规格的驱动单元安装需求。螺旋叶片采用等螺距连续焊接结构，叶片与中心轴的连接位置做满焊处理，避免长期输送物料时焊缝开裂导致叶片变形脱落，叶片外缘做圆弧倒角处理，减少输送过程中叶片与输送槽内壁的剐蹭磨损，延长构件的整体使用寿命。设计过程中充分考虑了不同输送场景的安装边界，整体构件为同轴回转体结构，安装时仅需保证两端轴承座的同轴度公差在允许范围内，即可保证运转平稳无卡滞，叶片外径与输送槽内壁预留均匀的配合间隙，既不会因为间隙过大导致物料残留卡滞，也不会因为间隙过小出现运转剐蹭。叶片的螺距参数根据常见散料的安息角做匹配设计，保证物料在推送过程中不会随叶片同步回转，能够沿轴向平稳向前移动，针对磨琢性较强的物料输送场景，叶片表面可额外做耐磨堆焊处理，针对有腐蚀性的物料场景，也可适配对应的防腐材质选型。该结构整体无额外复杂易损部件，日常维护仅需定期检查两端轴承的润滑状态以及叶片的磨损情况即可，维护成本低，运行稳定性强，可适配连续长时间运转的生产工况，能够根据不同的输送长度需求调整中心轴的长度以及叶片的有效输送段长度，灵活适配不同产能、不同输送距离的生产线安装需求，安装时可根据现场工况选择端部驱动或者中间驱动的布置方式，无需对核心构件做额外的结构改动即可完成适配。
