工业钢人行天桥楼梯焊接结构设计

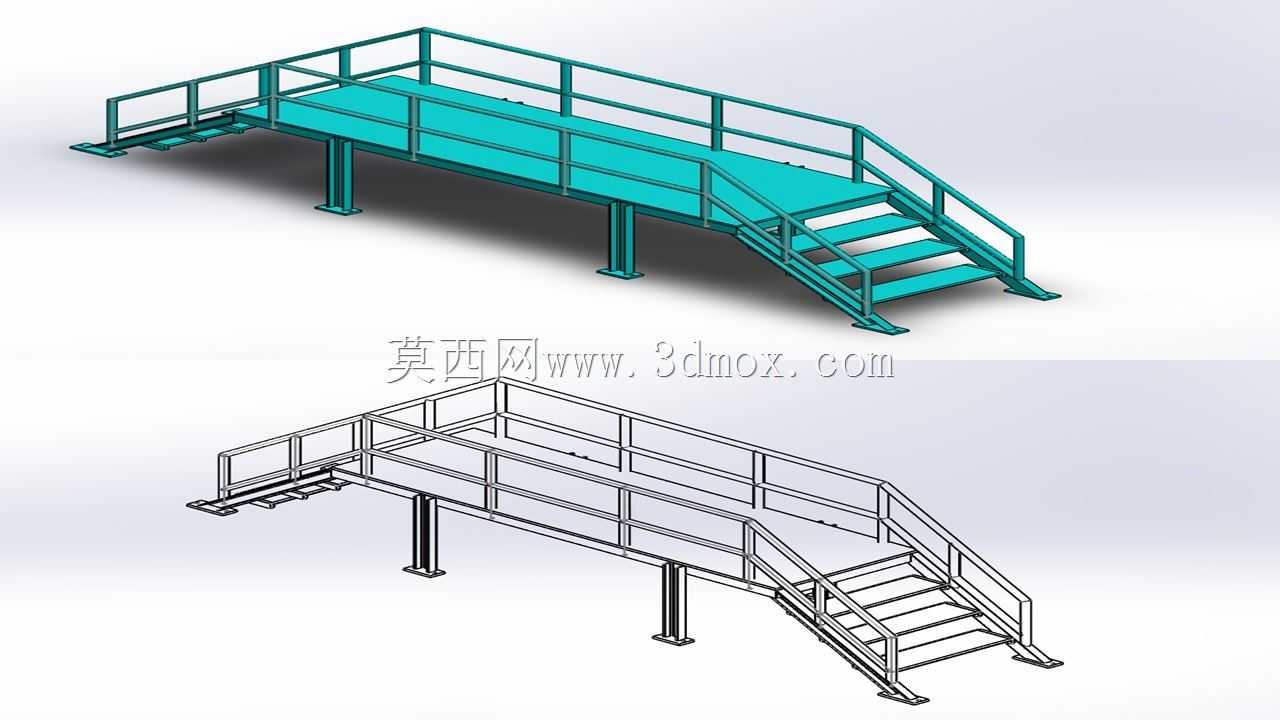

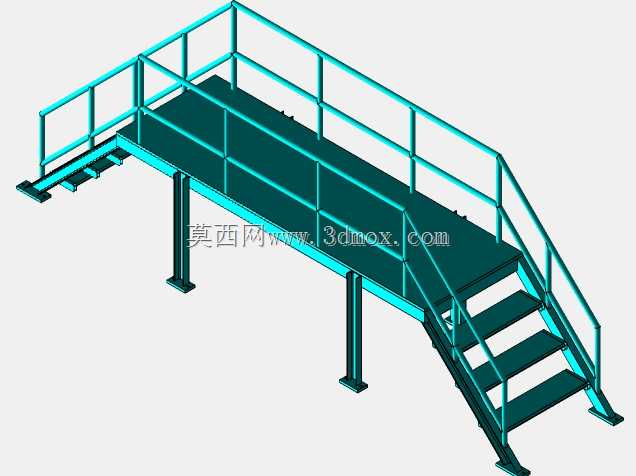

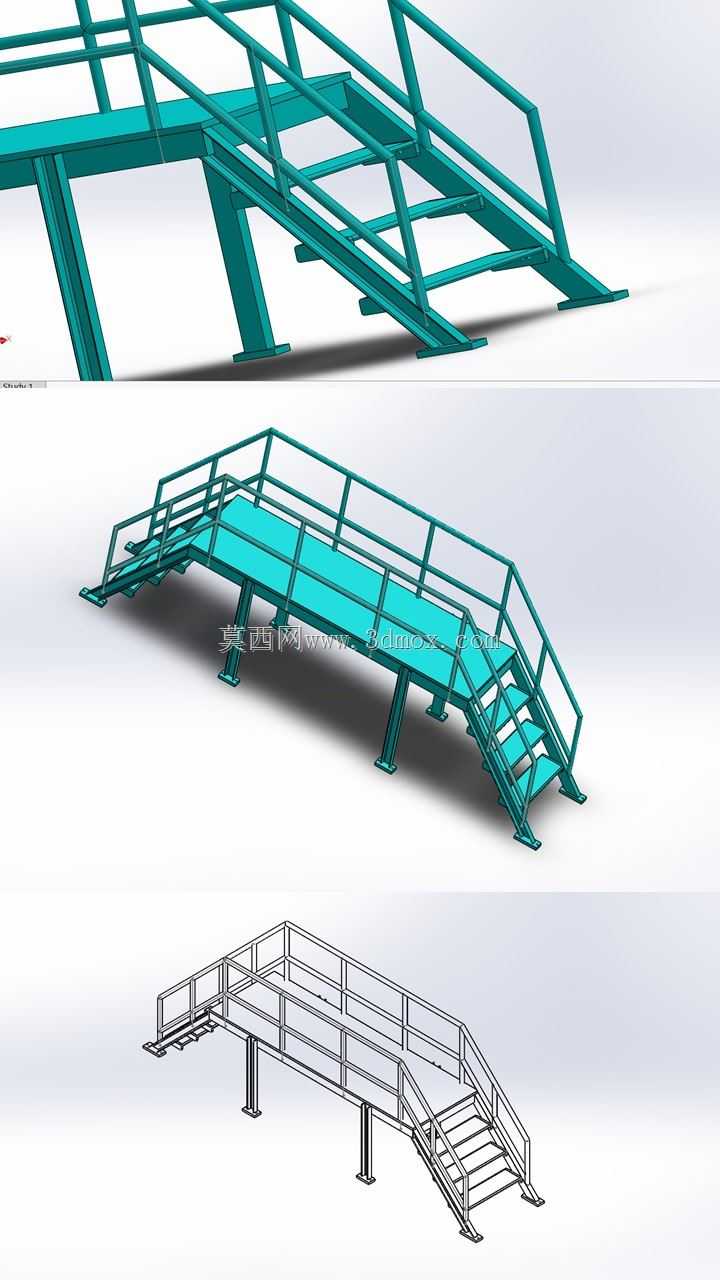

这款焊接式钢人行天桥配套楼梯结构，主要应用于工业厂区内设备跨线通行、车间工序间高差衔接、仓储区域高位作业平台接驳等场景，解决生产区域内地面管线、设备排布带来的通行阻断问题，为作业人员提供稳定、安全的高差通行路径，同时可作为设备巡检、物料短途转运的辅助通行载体，适配常规工业环境下的人行荷载需求，也可根据实际工况搭配外围防护结构拓展使用场景。整套结构采用标准化型钢焊接成型，核心功能是实现平台与地面的平稳过渡，配套的双侧护栏可避免人员通行时发生侧倾坠落风险，平台端面可直接与现有钢结构作业平台、设备检修台做刚性连接，梯段踏步做了防滑适配设计，支撑立柱可根据现场地面平整度做安装高度微调，适配不同的场地高差条件。设计阶段优先考虑焊接工艺的落地性，所有构件均采用常规标准型钢下料，无需定制特殊截面型材，降低生产加工的材料采购与加工难度；整体结构拆分为扶手、梯段、平台端面、下翼缘支撑几个独立模块，各模块之间的焊接接口做了坡口预留处理，既可以在工厂完成预制后拆分运输到现场总装，也可以在现场直接下料焊接，适配不同的施工条件。结构构件选用国标C槽钢80x80规格作为主受力型材，10根扶手构件沿梯段与平台边缘连续排布，形成连续的防护受力体系，8根梯段构件组成踏步的主支撑骨架，配合踏步板形成均匀的受力传导路径，单端面平台可匹配宽度1.2米至1.5米的常规工业通行平台，8根下翼缘支撑立柱沿平台与梯段的受力节点均匀布置，将整体荷载均匀传导至地面基础；安装时需保证立柱底部与预埋钢板满焊连接，平台端面与对接结构的连接焊缝满足二级焊缝要求，整体安装边界需预留两侧各100mm的护栏安装操作空间，梯段底部与地面接触位置需做硬化处理，避免长期使用后出现沉降倾斜。整套结构在满足通行安全要求的前提下，尽可能简化了构件类型与连接节点，减少现场焊接的作业量，同时所有外露型材边缘都做了钝化处理，避免安装与使用过程中出现划伤风险，整体结构的受力路径清晰，荷载传导直接，可长期适配工业车间内的常规使用环境，无需频繁做维护检修。
