钣金结构CPU机架电源机箱设计方案

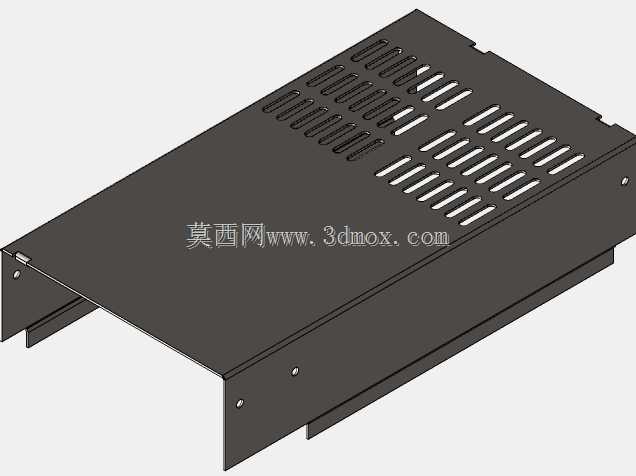

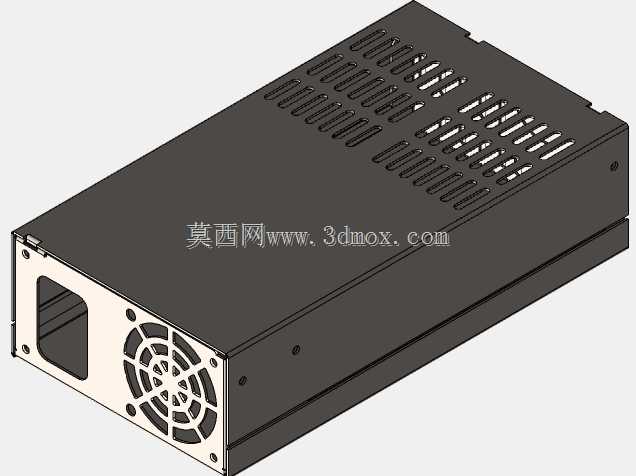

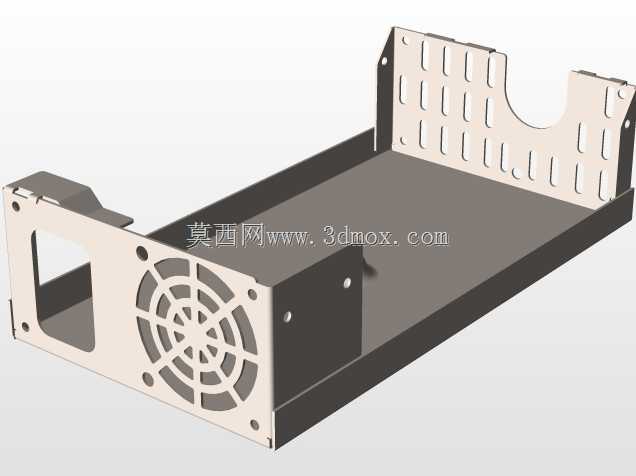

这类钣金结构机箱主要应用于工业控制设备、嵌入式计算单元、小型工控主机的电源与核心板卡承载场景，区别于消费级PC机箱，其结构强度、安装适配性更偏向工业现场的固定安装需求，可直接嵌入标准机柜层位，也可作为独立设备的内置电源与主控承载壳体使用。从功能特性来看，该机箱采用一体化钣金折弯成型结构，主体板材选用常规冷轧钢板，兼顾结构刚性与加工便利性，侧面与顶面排布的长条状通风孔配合端面的轴流风扇安装位，可形成贯穿式风道，直接带走内部电源模块、CPU板卡工作产生的热量，避免密闭空间内热量堆积导致的元器件降频或寿命衰减。端面预留的风扇安装位匹配常规80mm规格轴流风扇，安装孔位采用标准孔距设计，无需额外改制即可直接固定市面通用散热风扇，同时端面预留的出线开口可适配电源输入线、信号输出线的走线需求，开口边缘做折边处理，避免割伤线材绝缘层。设计过程中优先采用草图驱动的钣金特征建模，所有折弯边预留合理的折弯扣除量，确保折弯成型后各安装孔位的位置度符合装配要求，避免出现孔位错位、装配干涉的问题。机箱的安装边界充分考虑标准机架的安装尺寸，整体宽度适配19英寸标准机柜的安装间距，侧边预留的固定孔位可直接通过螺丝固定在机柜立柱上，无需额外加装转接支架。机箱内部预留的安装柱位可直接固定电源PCB板、CPU核心板，柱位高度经过核算，确保板卡安装后与壳体之间留有足够的绝缘间隙，同时避免板卡上的 tall 元器件触碰壳体造成短路。壳体的拼接采用折弯扣合加螺丝固定的方式，既减少焊接工序带来的变形问题，也方便后期设备维护时的拆装操作，所有外露边缘均做去毛刺处理，避免装配及维护过程中划伤操作人员。顶部的通风孔采用阵列式排布，在保证通风面积的同时，尽可能降低开孔对壳体整体刚性的影响，孔位的间距经过核算，避免因开孔过密导致壳体受力后出现凹陷变形。
