中水管路控制用截止式法兰连接阀门

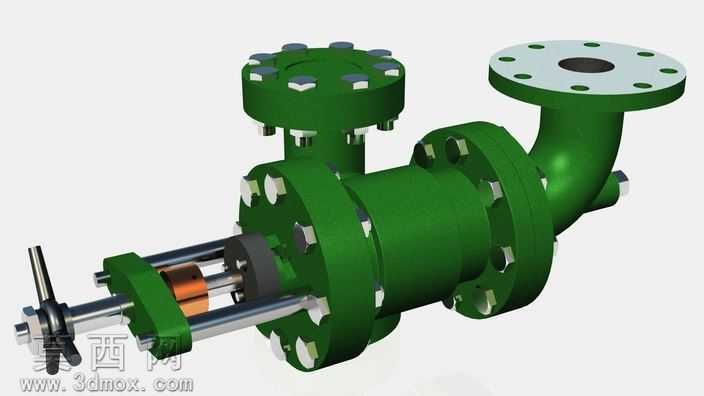

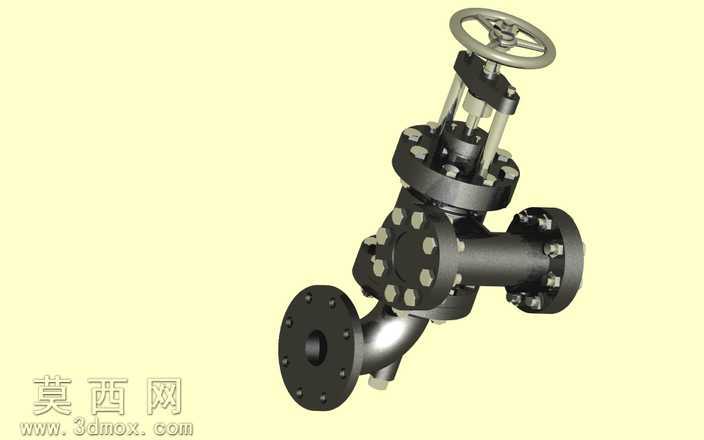

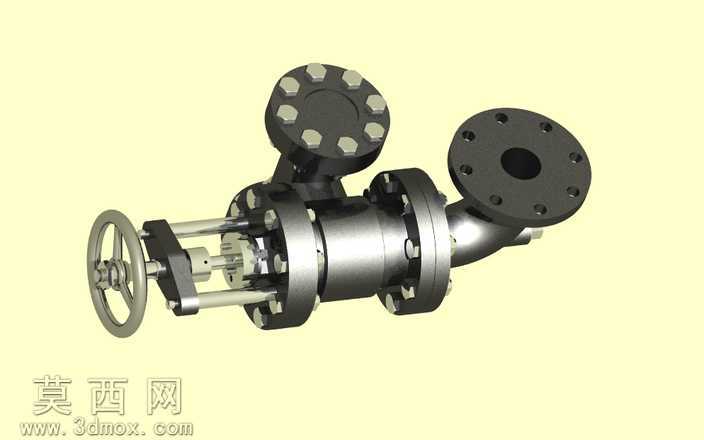

该三维模型为中水管路系统专用的控制阀门，建模过程严格遵循工业阀门的实际设计规范，首先通过基准面定位确定阀门的整体轴向布局，依次构建手轮操作端、阀杆传动组件、阀体主腔、侧出法兰连接端四大核心模块。建模阶段对每个零件进行独立参数化绘制：手轮部分采用轮辐式结构，通过圆周阵列生成均匀分布的轮辐与外圈握柄，还原手动操作的人机交互结构；阀杆组件绘制了梯形传动螺纹、定位轴肩与密封配合段，清晰展示手轮转动带动阀杆轴向位移的传动逻辑；阀体主腔采用锻钢式厚壁结构，通过回转特征构建圆柱形承压腔室，搭配多组螺栓连接的法兰端盖，端盖上的紧固螺栓采用圆周阵列排布，还原法兰密封的紧固结构；侧出流道采用弯管式流线型设计，端部法兰按照标准法兰尺寸绘制螺栓孔与密封面，保证与外接管路的匹配性。材质渲染阶段针对不同零件赋予对应工业材质：手轮采用铸钢哑光金属材质，阀杆与紧固螺栓采用光亮不锈钢材质，阀体主腔采用高温发黑处理的碳钢材质，密封垫片采用深色橡胶材质，通过材质区分清晰展现阀门的装配层次与零件功能。结构设计上完整呈现了阀门的截止控制逻辑：手轮顺时针转动时带动阀杆轴向推进，使阀瓣压紧阀座实现流道截断，逆时针转动时阀杆回退带动阀瓣离开阀座，实现中水介质的流通控制，模型保留了所有装配间隙与配合关系，可直观观察内部阀芯的运动路径与密封位置。整体建模过程兼顾工业实用性与展示性，既还原了真实阀门的制造尺寸与装配要求，也通过剖视视角的结构展示清晰呈现内部工作原理，可用于管路系统设计选型、阀门结构教学演示、工业场景装配模拟等场景，模型的每个特征都对应实际工业阀门的加工与装配要求，无冗余无效特征，所有连接结构、传动结构都符合机械设计的通用规范。
