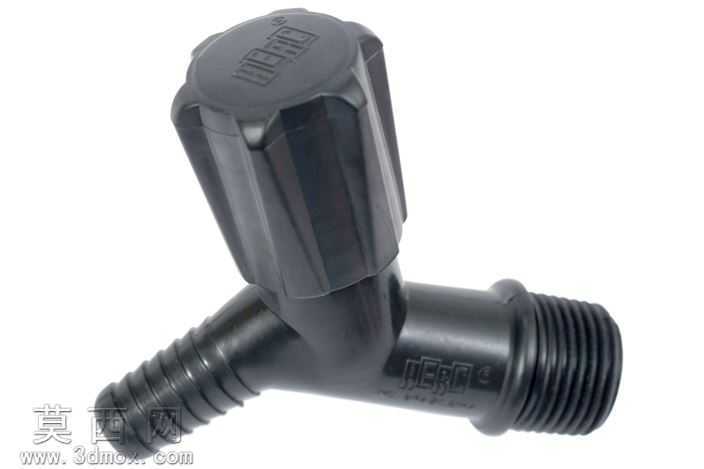

黑色塑料软管连接旋塞阀结构设计

本作品为软管连接式旋塞阀三维建模成果，建模阶段以实际流体管路的使用需求为核心设计依据，首先梳理旋塞阀的核心功能逻辑：通过带通孔的塞体绕阀体轴线旋转，实现管路通路的启闭与流量调节，适配小口径低压流体输送场景下的快速通断需求。建模过程中首先完成整体比例的基准搭建，确定阀体的Y型三通式结构走向：一端为带外螺纹的硬管对接端，用于与固定管路端口实现螺纹紧固连接，另一端为带多道环形防滑凸棱的宝塔式软管插接端，凸棱采用等距渐变的锥度设计，可在软管套接后形成多层密封卡位，避免流体输送过程中软管脱落、渗漏；中部为旋塞的安装腔体，顶部设置带多道径向防滑齿的旋钮结构，旋钮的齿形采用圆弧过渡的外凸设计，既保证手动旋转时的摩擦力足够，又避免尖锐棱角造成的操作划伤，旋钮与塞体采用同轴一体式建模，保证旋转操作时的扭矩传递稳定。材质渲染阶段针对产品的应用场景做了写实化处理，整体采用哑光黑色硬质工程塑料材质，表面添加细微的磨砂颗粒质感，还原注塑成型后的塑料件真实表面状态，没有多余的亮面反光，既符合民用给排水、小型气动管路配件的常规材质选型，也能直观体现产品的耐磨、抗腐蚀的材质特性；旋钮与阀体的配合间隙做了精细化的建模处理，预留了合理的装配公差，既保证塞体旋转时的顺滑无卡顿，又避免间隙过大造成的流体渗漏。结构设计上充分考虑了实际装配的合理性，阀体内部的流道采用平滑圆弧过渡，没有直角拐角结构，可减少流体通过时的阻力与湍流产生，降低流道内部的杂质沉积概率；塞体与阀体的配合面采用锥面贴合设计，建模时严格保证配合面的同轴度，可在旋钮压紧时实现面密封效果，无需额外添加密封垫片即可满足低压工况下的密封要求；软管插接端的凸棱深度从端部向阀体方向逐渐加深，既方便软管的初始套接，又能在软管套接到位后形成逐级锁紧的效果，适配不同壁厚的柔性软管安装需求。整体建模过程严格遵循机械设计的尺寸规范，所有结构特征均采用参数化建模方式完成，各部分尺寸比例协调，可直接用于后续的3D打印样件验证、注塑模具开模参考，也可用于流体管路系统的装配模拟演示，直观展示旋塞阀在管路中的安装方式与操作逻辑。
