F1赛车碳纤维前翼空气动力学结构设计

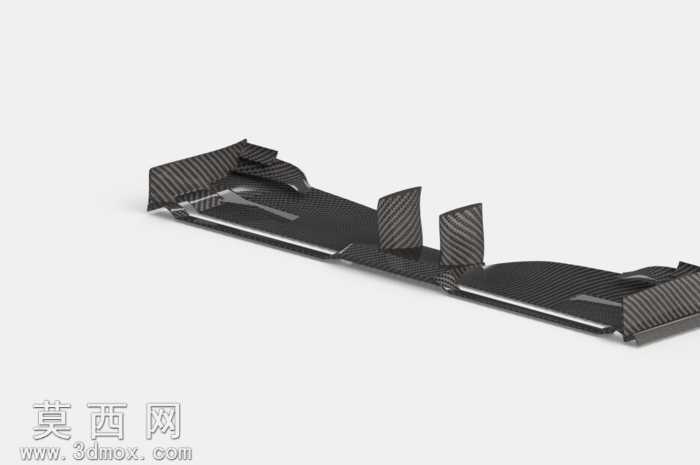

本作品为F1方程式赛车前翼的三维参数化建模成果，建模阶段依托SolidWorks平台完成全结构特征构建，首先以F1赛事空气动力学规则为基准绘制主翼面的基准曲面，通过多段样条曲线拟合主翼的负攻角翼型轮廓，保证翼面下洗气流的引导效率。建模过程中对前翼的多层翼片结构做了精细化拆分，分别完成主翼板、上层可调襟翼、端部垂直端板、翼面导流鳍片的独立特征建模，各部件间的装配间隙严格参考真实赛车的装配公差设定，避免出现结构干涉问题。材质渲染阶段为模型赋予碳纤维编织材质，通过调整材质的纹理走向、各向异性反射参数，还原干碳纤维部件的斜纹编织质感与半哑光表面特性，金属嵌件部分赋予抛光金属材质，模拟翼片连接固定件的金属光泽，同时通过环境光遮蔽效果强化多层翼片间的层次感，突出前翼复杂的立体结构。结构设计上，前翼主翼板采用渐变厚度设计，中部靠近鼻锥连接区域厚度更大以保证结构强度，两侧翼片逐步收薄降低气流阻力；端部端板做了外扩切角处理，可抑制翼尖涡流的产生，减少气流对前轮区域的干扰；翼面上方设置的多组垂直导流鳍片，可将流经前翼的气流有序梳理，引导气流流向刹车通风道与车身侧箱区域，兼顾下压力生成与整车气流管理的双重需求。设计过程中反复调整各层襟翼的偏转角度，平衡低速弯高下压力需求与直道阶段的低阻特性，所有曲面均做了G2连续处理，保证翼面气流不会因曲面突变产生分离，模型的安装接口完全匹配F1赛车标准鼻锥的连接点位，可直接用于后续的整车空气动力学仿真验证，也可作为赛车部件设计教学的参考案例，帮助理解竞速车辆空气动力学套件的设计逻辑与结构特征。
