80160W重型工业铝型材截面结构

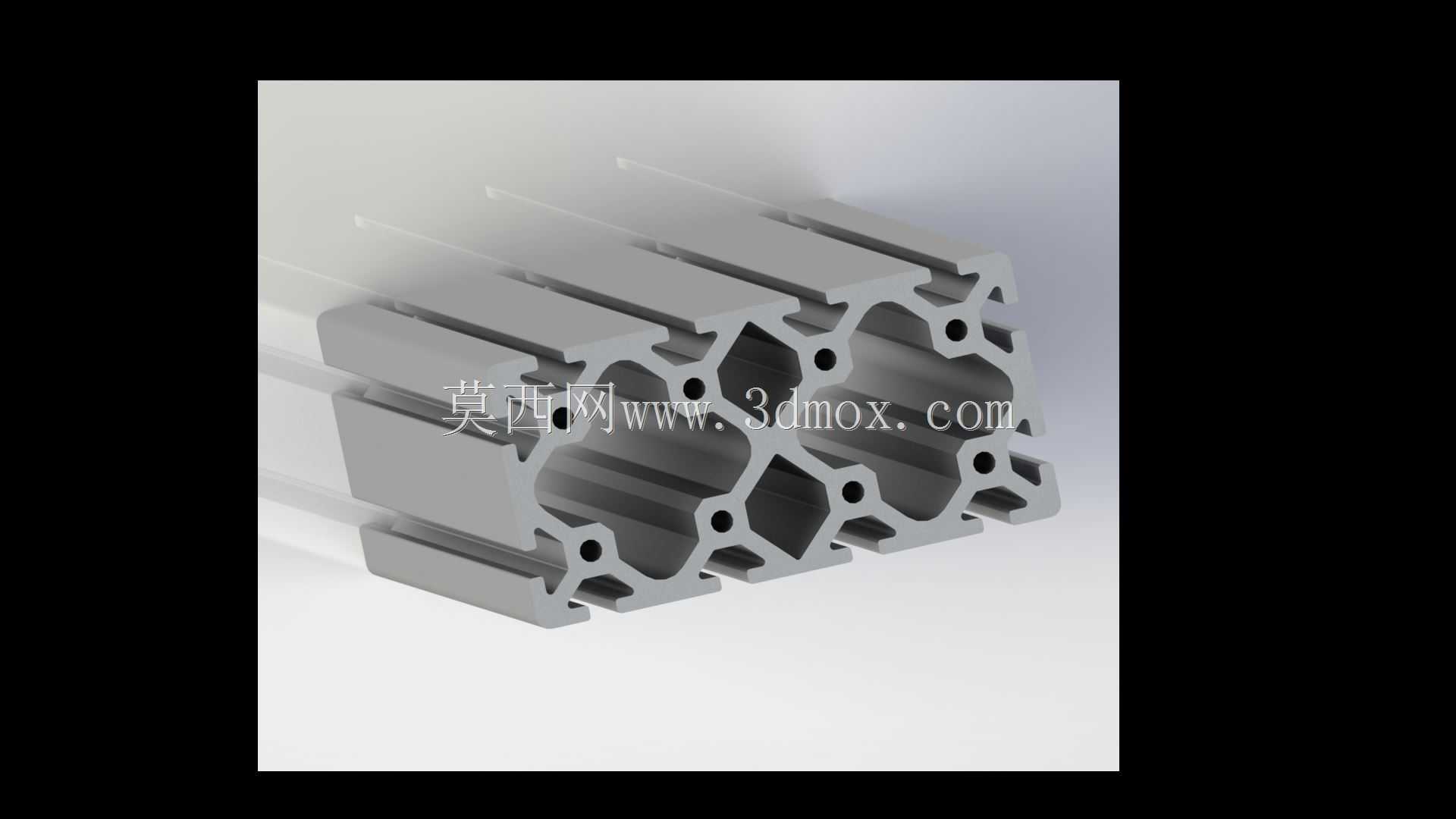

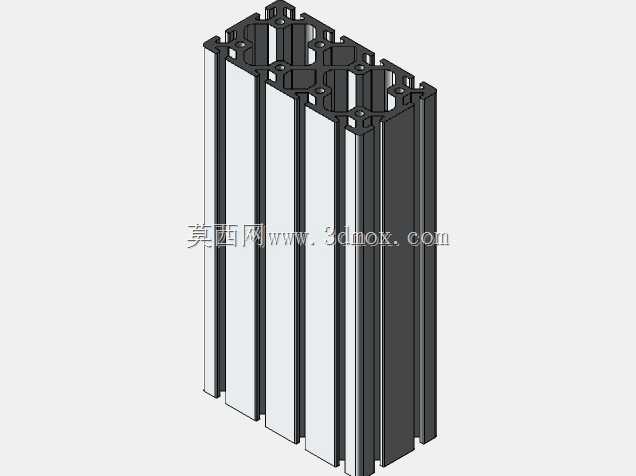

　　这款80系列宽幅重型铝型材，核心适配大负载工业设备的主体框架搭建场景，在光伏组件传输线、大型自动化检测设备、重载码垛机的机身立柱、横梁结构中应用广泛，相比同截面的钢制焊接框架，自重可降低40%以上，同时无需做表面防锈处理，后期维护成本更低。从截面结构来看，型材采用多腔室中空设计，沿宽度方向均匀布置6组主承重筋位，相邻腔室之间通过斜向加强筋连接，既避免了纯矩形腔室在受侧向冲击力时容易出现的应力集中问题，也能在型材承受垂直方向重载时，将载荷均匀分散到整个截面，不会出现局部筋位过载变形的情况。型材两侧的T型槽采用标准工业铝型材槽宽设计，可兼容通用的T型螺栓、法兰螺母等紧固件，安装时无需在型材表面打孔攻丝，

　　只需将紧固件预置在槽内滑动到指定位置即可锁紧，框架组装效率比焊接钢结构提升60%以上，后期如果需要调整设备布局、增减功能工位，只需松开紧固件即可重新拆装调整，不会像焊接框架那样出现切割、重新焊接破坏表面涂层的问题。在安装边界设计上，型材截面宽度为160mm，厚度方向为80mm，槽口中心到型材外边缘的距离严格匹配通用铝型材配件的安装尺寸，相邻两根型材垂直连接时，可采用直角角码、内置角槽等多种连接方式，连接后的拼接缝隙可控制在0.1mm以内，保证框架整体的平面度与垂直度满足高精度设备的安装要求。型材的端面可配套专用的端盖、脚轮安装板、脚杯固定板等配件，直接通过槽内紧固件锁紧，不需要额外加工安装孔，在做设备底部支撑时，

　　可根据设备的总负载选择对应规格的可调脚杯或者重载脚轮，适配不同车间的地面安装条件。设计过程中针对型材的受力特性做了截面优化，在筋位厚度的选择上，主承重筋位厚度比同规格普通型材厚1.2mm，非承重位置的辅助筋位适当做了减薄处理，在保证整体抗弯、抗扭截面模量满足重载使用要求的前提下，尽可能降低型材的米重，减少原材料成本。另外型材表面采用阳极氧化处理，氧化膜厚度满足工业级使用要求，在常规车间环境下长期使用不会出现表面氧化变色、被腐蚀的情况，表面硬度也足够，日常的工具磕碰、物料摩擦不会轻易留下划痕，能长期保持框架外观的整洁度。在实际选型应用中，这款型材通常作为设备的主横梁、主立柱使用，搭配小规格的40系列、30系列铝型材做内部的功能安装位，可搭建出不同负载等级的设备框架，既可以满足大型设备的刚性要求，也能兼顾内部功能组件安装的灵活性，不需要额外做复杂的二次加工，就能完成整套设备框架的搭建。
