散料工况用插入式振动检测传感装置

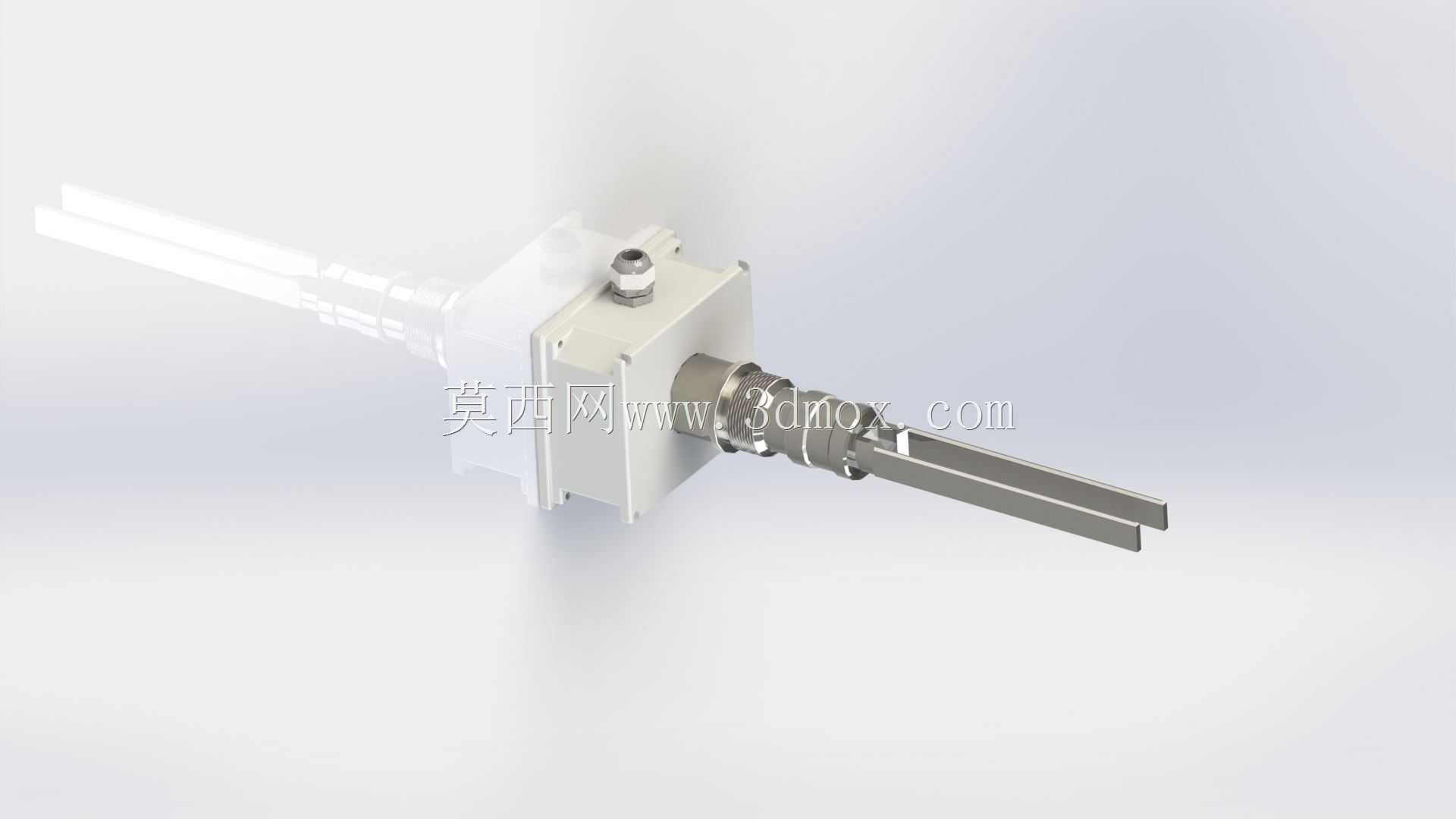

　　在散状物料输送、仓储、加工的工业场景中，料仓堵料、溜槽卡料、输送带物料断流等异常工况，长期依赖人工巡检排查，不仅响应滞后，还容易因物料堆积引发设备过载、皮带磨损加剧甚至全线停机的连锁故障，这类工况下接触式振动传感装置的选型适配，一直是散料处理系统运维环节的核心需求之一。这款插入式振动检测装置的结构设计，完全围绕散料接触检测的实际工况展开，探头部分采用双平行扁平探杆结构，探杆采用耐磨不锈钢材质加工，探杆插入料流通道的深度可根据现场溜槽、料仓的壁厚进行适配调整，探杆与主体壳体的衔接处采用密封压合结构，配合金属锁紧接头实现线缆侧的密封防护，可适配粉尘浓度较高、存在轻微物料飞溅的户外或半露天安装场景。主体壳体采用方形压铸铝结构，

　　边角做圆弧过渡处理，壳体表面做阳极氧化防腐处理，既能够抵御现场的粉尘、潮气侵蚀，也具备足够的结构强度，避免安装过程中或运维作业时的磕碰损伤。壳体侧面预留的标准电气接口，可直接对接工业现场的PLC控制回路，无需额外配置信号转换模块，输出的振动触发信号可直接接入设备的联锁保护逻辑，当探杆接触到流动或堆积的散料时，探杆产生的微幅振动会传递至壳体内部的压电感应元件，元件将振动幅值转化为开关量信号输出，触发上游设备的报警或停机逻辑。从安装边界来看，该装置的主体安装面为方形法兰结构，安装孔位采用通用的工业安装间距设计，可直接固定在溜槽侧壁、料仓下料口侧壁的预留安装位上，安装时仅需在对应位置开出适配探杆穿过的圆孔，

　　通过法兰面的密封垫片即可完成安装面的密封，无需额外焊接复杂的安装支架，整体安装深度可通过探杆的插入长度调整，适配壁厚在5mm到20mm之间的各类溜槽、料仓壁面，探杆伸出内壁的长度可根据物料的粒度、流动速度调整，针对颗粒度较大、冲击力较强的矿石、煤炭散料，可适当缩短探杆伸出长度，避免长期受物料冲击导致探杆变形；针对颗粒度较细、流动性较好的粮食、化工粉料，可适当增加探杆伸出长度，提升检测的灵敏度。从功能特性来看，该装置无需额外供电即可实现无源触发，也可根据现场需求配置有源信号输出版本，内部感应元件的触发阈值可在出厂前根据应用场景预调，避免因现场设备自身的振动引发误触发，比如在靠近振动给料机的安装位置，可适当调高触发阈值，

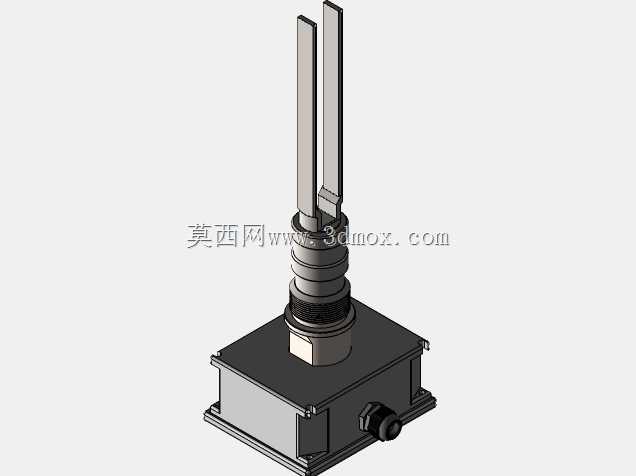

　　过滤设备自身的振动干扰，仅在探杆受到物料直接接触产生特定频率振动时才输出信号。在实际应用中，这类装置常被布置在溜槽的易堵料点位、输送带的受料点下方、料仓的高低料位检测位置，相比非接触式的雷达、超声波料位检测装置，它不受现场粉尘浓度、物料静电、温度变化的干扰，检测结果更可靠，尤其适配高粉尘、高湿度的恶劣散料处理工况，比如煤矿的输煤溜槽、粮食加工厂的料流管道、建材行业的砂石输送溜槽等场景，都能稳定运行。在三维建模过程中，该装置的结构细节还原需要重点关注几个部分：一是探杆与主体衔接处的密封结构，要体现出锁紧螺母、密封压环的配合关系，二是壳体上的电气接口螺纹细节，要符合工业连接器的标准尺寸，三是安装法兰的孔位尺寸要匹配实际安装需求，方便设计人员直接将该模型导入到整体溜槽、料仓的装配体中，完成安装位的干涉检查，避免现场安装时出现孔位不对、探杆与内部结构碰撞的问题。建模时还要注意探杆的长度参数可参数化调整，方便设计人员根据不同的安装壁厚快速修改探杆长度，适配不同的项目需求，壳体的壁厚、安装孔的间距都要按照实际工业产品的尺寸规范绘制，保证模型导入装配后，能够直接用于生成安装工程图，指导现场的安装施工。
