HXT500舵机伺服执行机构三维设计

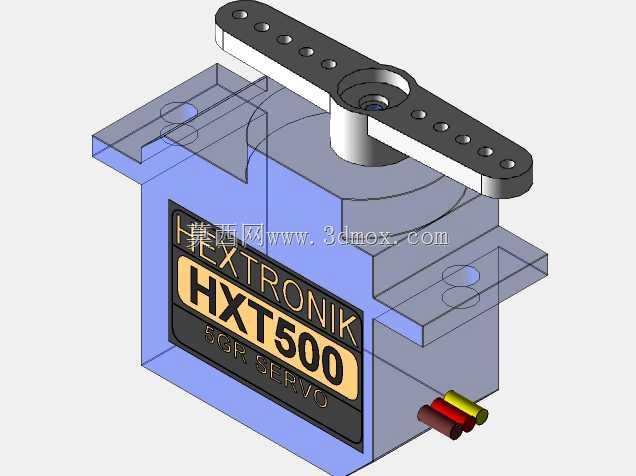

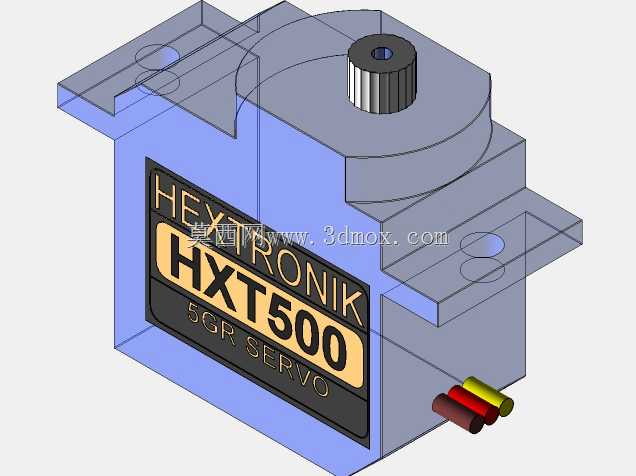

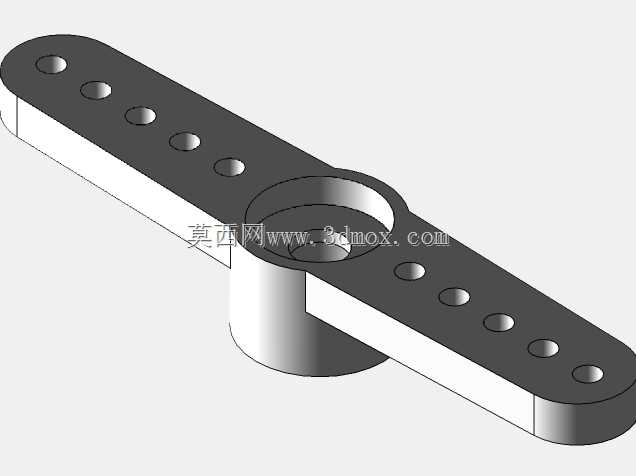

这款伺服执行单元的结构设计，充分考虑了小型运动控制场景的安装适配需求，主体采用方形基座加顶部圆形输出端的组合构型，两侧延伸出带安装孔的固定耳片，安装孔位的中心距、孔径参数都经过适配性校核，能直接匹配多数航模机架、小型自动化执行工位的安装基准，不需要额外做转接支架的二次加工，能大幅缩短装配调试的周期。输出轴采用齿形花键结构，和配套舵盘的啮合间隙控制在极小范围内，能有效降低正反转切换时的回程空程，提升位置控制的重复定位精度，在航模舵面控制、小型机械臂关节驱动、智能小车转向机构这类对响应速度和位置精度有要求的场景中，能稳定输出额定扭矩，不会出现动作滞后或者定位偏移的问题。

从内部结构的布局逻辑来看，驱动电机、减速齿轮组、位置反馈电位器的排布非常紧凑，在有限的壳体空间内实现了传动链路的最短化设计，既减少了传动过程中的扭矩损耗，也让整体外壳的外形尺寸控制得十分小巧，不会占用过多的安装空间。壳体侧面引出的三根信号与动力线，采用红黑黄的标准色序区分电源正负极与信号通道，接线时能快速识别定义，避免接反烧毁器件的问题，出线位置做了根部的应力释放结构，在长期往复摆动的使用场景下，能减少线材弯折断裂的风险，提升器件的使用寿命。

在实际选型应用中，这类伺服单元常被用于固定翼航模的副翼、升降舵控制，小型多轴无人机的云台姿态调整，还有桌面级小型自动化设备的工位切换、物料挡停机构驱动，它的输出扭矩能覆盖多数轻载运动控制的需求，转动角度范围经过内部限位结构的约束，能在设定的行程内稳定运行，不会出现过转损坏内部齿轮组的问题。外壳的半透明可视化设计，能在调试阶段直接观察内部齿轮的啮合状态，快速排查卡滞、跳齿的故障，不需要完全拆解壳体就能判断内部运行情况，给日常维护和调试带来了不少便利。安装耳片的厚度和基座的壁厚都经过强度校核，在额定负载的冲击下不会出现固定耳断裂、壳体变形的问题，能承受频繁正反转带来的振动和冲击载荷，适配多种复杂的使用工况。
