熔模铸造用支撑定位工装结构

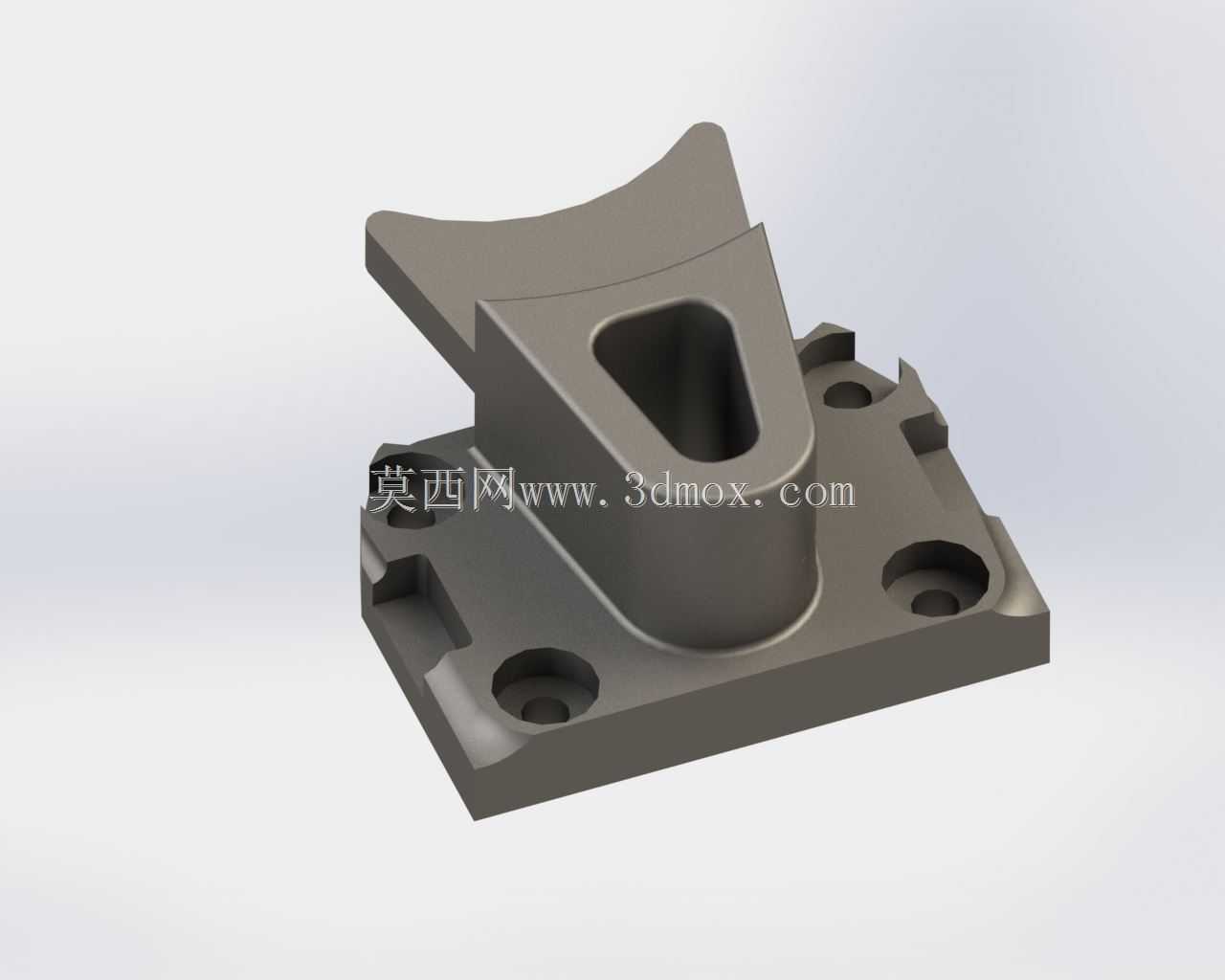

　　该零件为熔模铸造工艺配套的专用支撑定位构件，主要应用于失蜡法铸造生产线的模组组装工位，在蜡模焊接、型壳涂覆工序中承担模组的承重与定位功能，避免蜡模在流转、涂挂过程中出现偏移、变形问题。从结构设计来看，底部采用方形安装法兰布局，法兰面上均匀分布四个沉头安装孔，可直接通过内六角螺栓固定在模组流转托盘的对应定位点位上，安装孔的沉头深度与螺栓头尺寸匹配，安装后螺栓头完全沉入沉孔内，不会突出法兰面干扰后续型壳涂覆操作，法兰边缘做了倒角处理，既可以减少涂挂过程中涂料的堆积死角，也能避免操作人员在搬运模组时被锐边划伤。中部的支撑立臂采用变截面过渡设计，立臂与底部法兰的衔接处设置了大圆角过渡结构，能够有效分散承重时的应力集中，

　　避免长期承重后衔接位置出现开裂问题；立臂上开设的异形减重孔，在不降低整体结构强度的前提下减少了零件自身重量，同时也为蜡模浇道的固定提供了穿装空间，可通过不锈钢丝穿过该孔将蜡模浇道与支撑座绑定，提升模组固定的可靠性。顶部的弧形支撑面根据配套蜡模的底部轮廓做了仿形设计，支撑面的弧度与蜡模定位基准面完全贴合，接触面积达到蜡模基准面的85%以上，能够避免蜡模在支撑位置出现局部应力过大导致的变形问题，支撑面的边缘做了0.5mm的圆角过渡，防止组装过程中刮伤蜡模表面影响最终铸件的表面质量。在实际使用场景中，该支撑座可适配单重5kg以内的中小型熔模铸件模组，安装时需保证法兰面与流转托盘平面的平行度误差不超过0.1mm，

　　避免模组倾斜导致后续浇铸时出现壁厚不均的问题；支撑座的整体高度根据涂覆生产线的挂具间距做了适配设计，安装后模组顶部与上层挂具的预留间隙为20mm，既不会出现干涉问题，也能充分利用涂覆工位的空间。设计过程中针对熔模铸造的工艺特性做了多处适配优化，比如所有外露棱边都做了圆角处理，避免型壳在干燥过程中因为棱角位置的应力集中出现开裂；零件整体采用对称式布局，重心落在底部法兰的中心位置，承重时不会出现偏载问题，可适配流水线的振动紧实工序，在振动过程中保持模组的稳定性。
