洁净室用全圆弧对接式合页结构

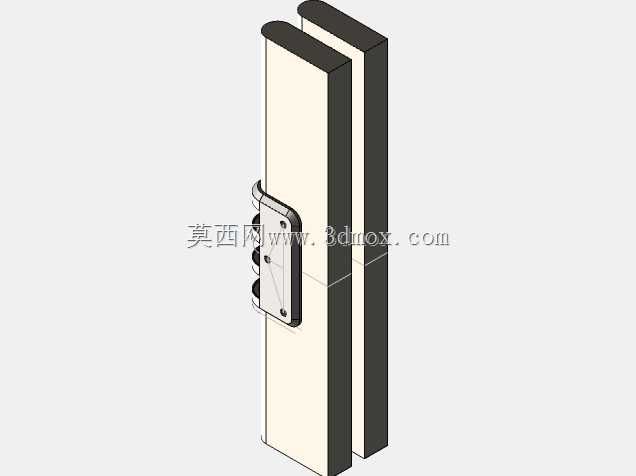

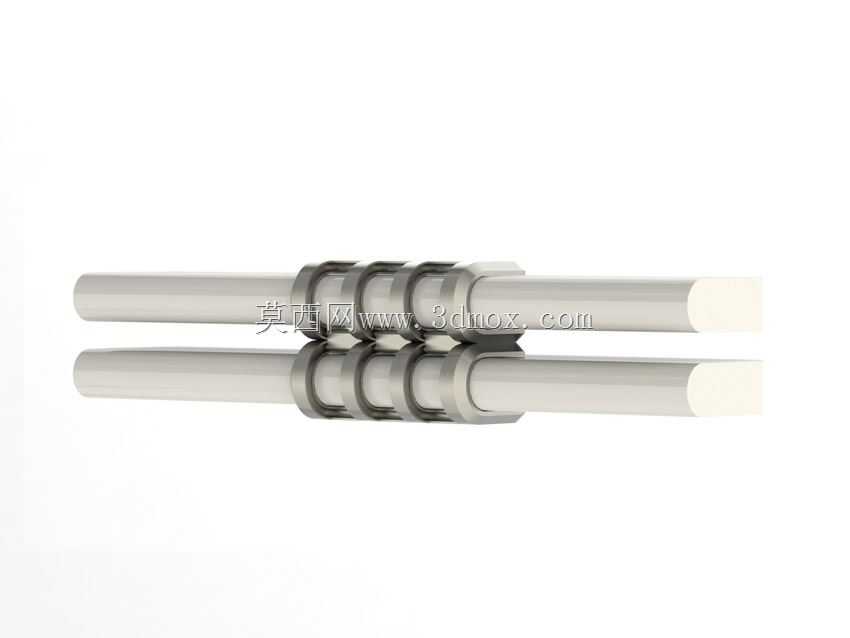

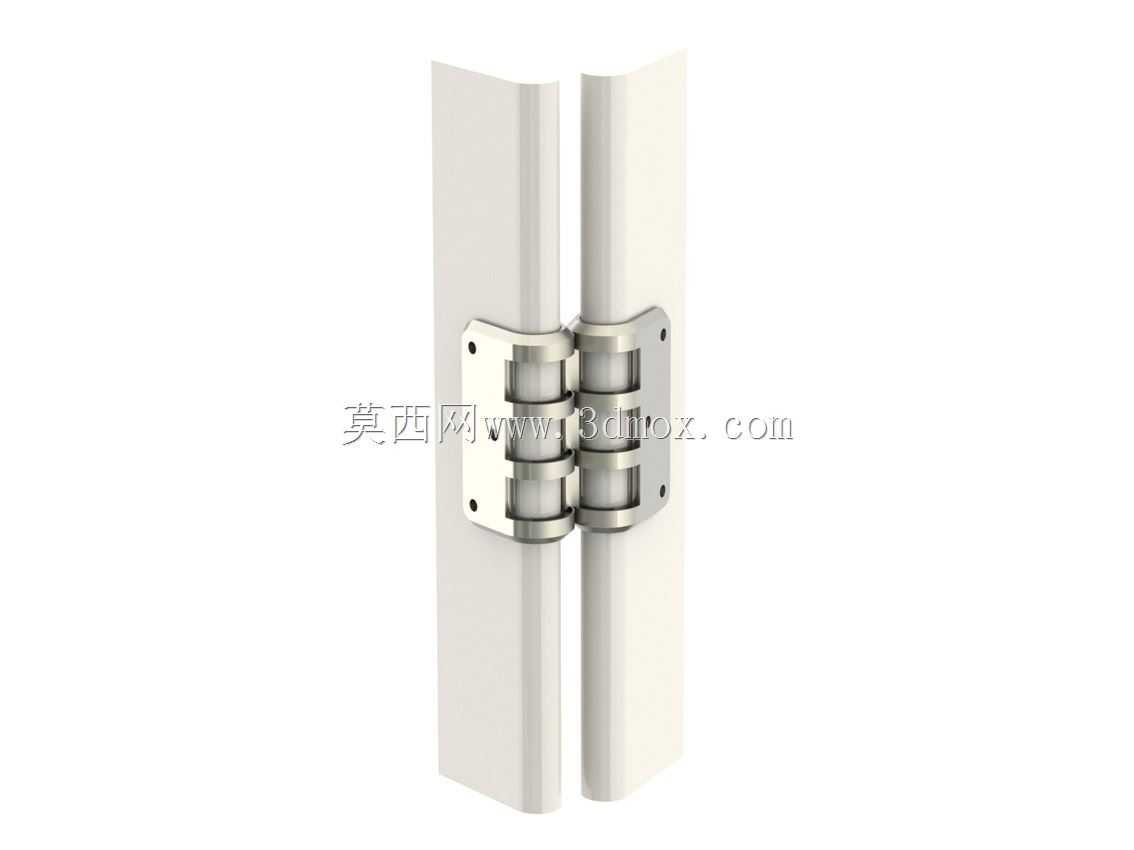

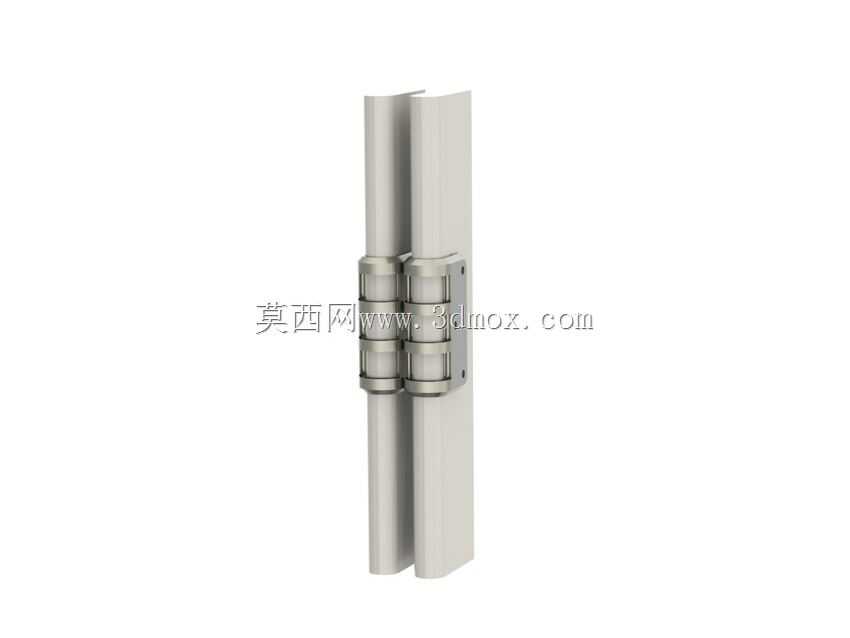

这类全圆弧对接铰链，最早是为洁净围护结构的配套门体开发的，在食品加工车间、制药洁净区、实验室负压房这类对卫生死角零容忍的场景里，普通平开合页的突出棱边、螺钉沉孔缝隙很容易积灰积垢，消毒时也很难擦拭到位，完全满足不了GMP或者食品生产卫生规范的要求，这种圆弧包覆式的结构就是针对性解决这个痛点的。从实际安装的边界条件来看，这类铰链适配的是两侧带圆弧封边的彩钢洁净门，门体和门框的对接边都是整根的R圆弧型材，合页的两个页片完全贴合在圆弧型材的安装面上，安装完成后合页的外露面和门体、门框的圆弧面完全齐平，没有突出的棱角，也没有外露的螺钉头，日常用消毒抹布擦拭的时候可以顺着圆弧面一擦到底，不会有勾挂抹布、藏污纳垢的缝隙。结构设计上采用的是多段式同轴芯轴嵌套结构，和普通单轴合页不同，它的转动副是分成三段独立的轴套配合，每一段轴套之间都留了微小的轴向间隙，既保证了转动时的同轴度，不会因为门体长期承重出现轴芯偏磨导致的开关卡滞，也能抵消一部分门体安装时的对位误差，不会因为门框和门体的安装垂直度偏差就出现开关过紧的问题。页片和门体的连接采用的是背面嵌入式固定，固定螺钉从页片的内侧拧入门体的型材衬板里，安装完成后从外侧完全看不到紧固件，既保证了外观的整体性，也避免了螺钉缝隙积污的问题。转动手感的调校上，轴套配合面的半径公差做了严格的控制，配合间隙控制在合理范围内，既不会因为间隙过大出现门体晃动，也不会因为间隙过小导致转动涩滞，开关门的时候能感受到均匀的阻尼感，不会出现突然松垮或者卡顿的情况，长期使用也不会因为磨损出现下垂移位。在选型适配的时候，需要先确认门体圆弧型材的R尺寸，保证合页的圆弧面和型材圆弧完全匹配，同时要根据门体的宽度、重量确认单扇门需要配置的合页数量，常规宽度900mm以内的洁净门配置三个这类铰链就可以满足承重要求，安装时要保证三个铰链的同轴度误差控制在允许范围内，避免额外的转动应力影响使用寿命。这类铰链除了洁净场景，现在也逐渐用到了高端商用卫浴间隔断、医疗设备舱门这类对外观平整度、易清洁性有要求的场合，相比普通合页，它的外露面没有突出结构，人员走动的时候也不会被合页棱角刮蹭，安全性也更好。建模的时候要特别注意圆弧面的贴合公差，页片的安装孔位要和常用洁净型材的预装孔位对应，轴套的配合间隙要符合实际加工的公差要求，不能做成零间隙的理想状态，否则实际生产装配的时候会出现装不上或者转动卡滞的问题，同时要预留出门体转动时的避让间隙，保证门体转动到最大开启角度的时候不会和门框发生干涉。
