波浪纹装饰型金属合页结构设计

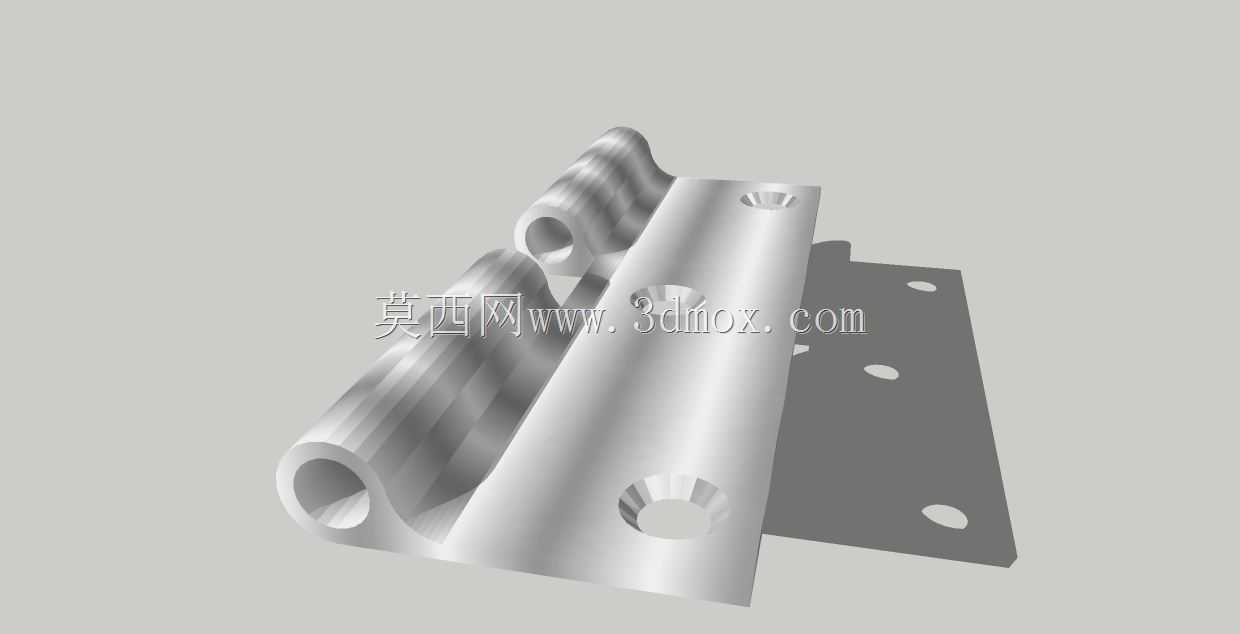

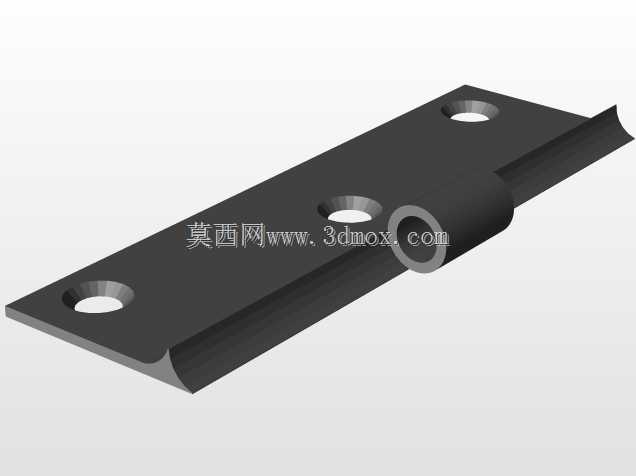

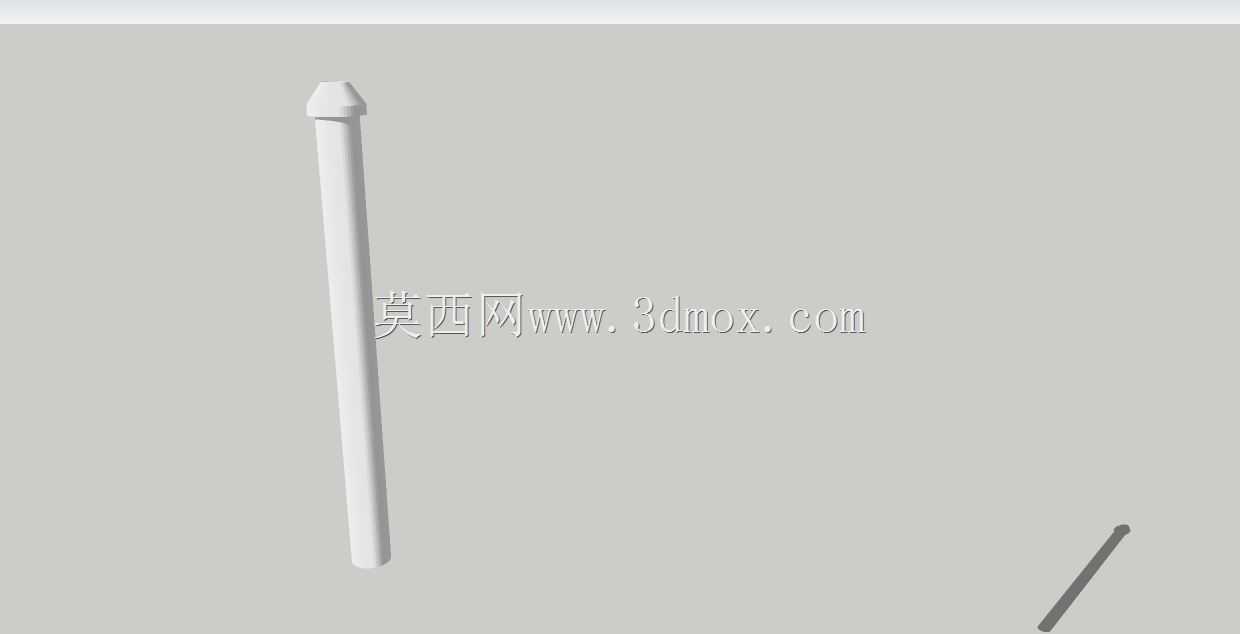

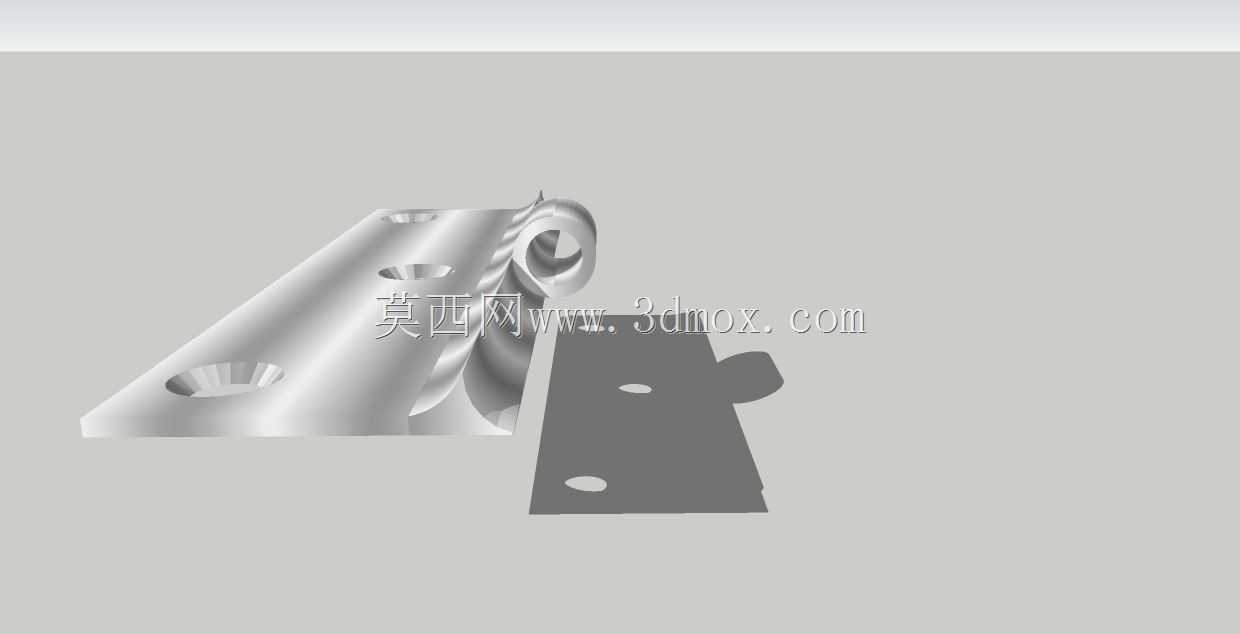

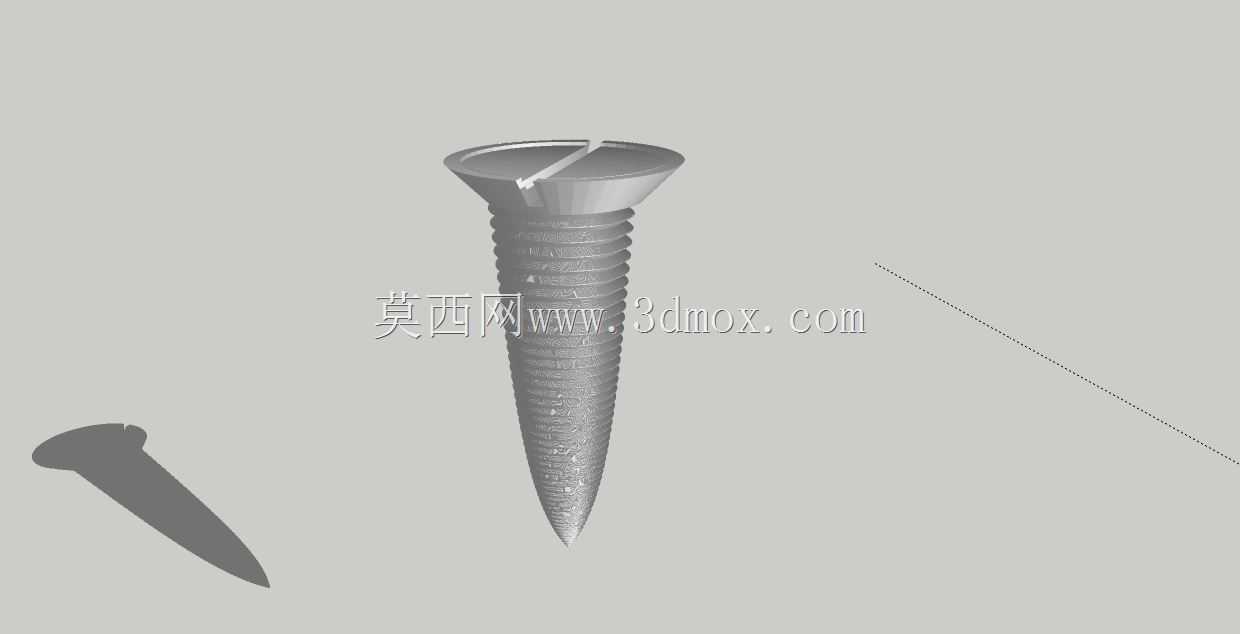

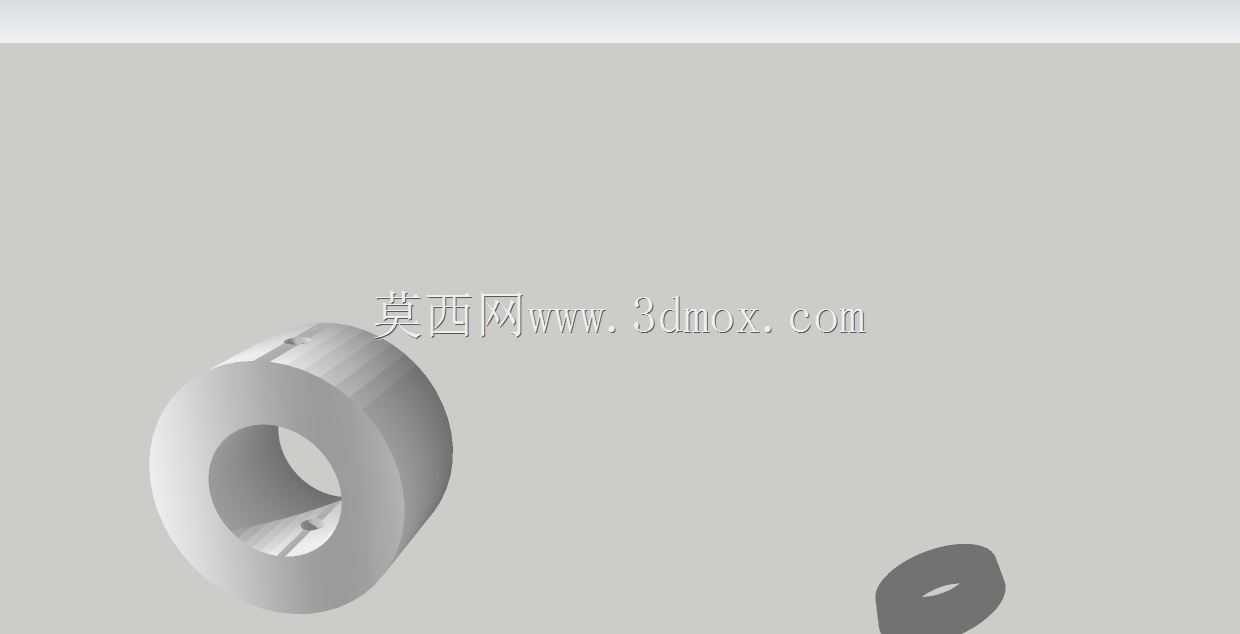

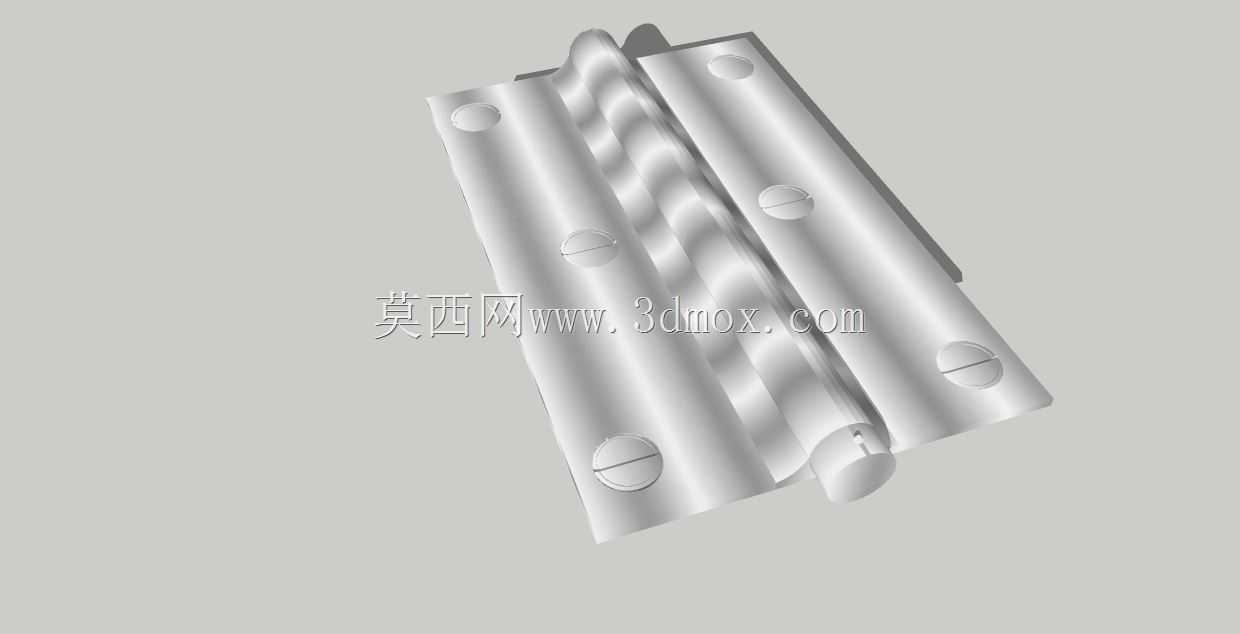

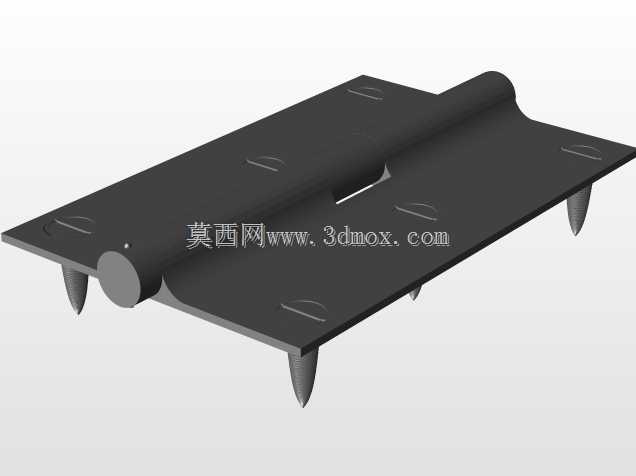

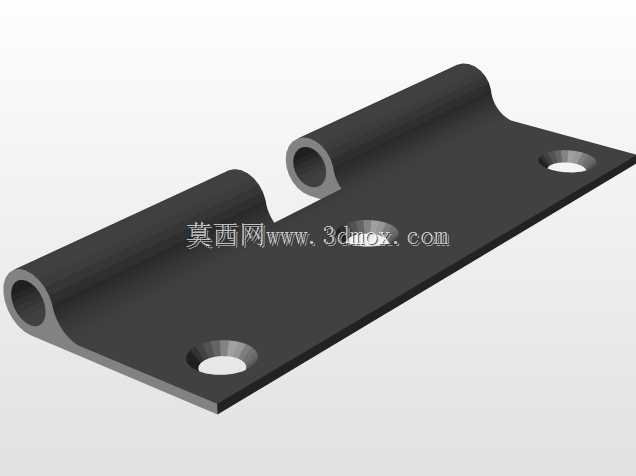

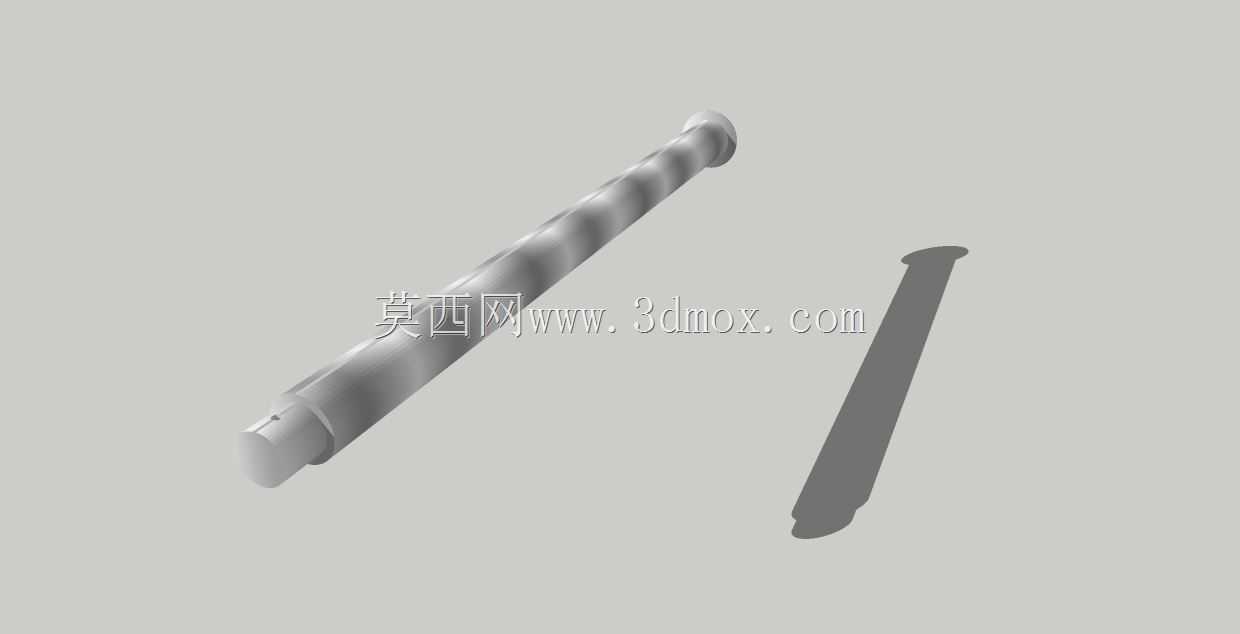

这款金属合页主要面向室内装饰门、定制柜体门的铰接场景使用，区别于常规平板合页的单调外观，其页片表面做了连续波浪纹理的造型处理，在满足基础铰接功能的同时，能适配轻奢、复古类的装修风格，不会在门板安装后出现突兀的五金外露违和感。从结构设计逻辑来看，合页采用双页片对称布局，每页片上预留四个沉头螺钉安装位，沉头深度完全匹配标准十字沉头机丝的头部尺寸，安装后螺钉头不会突出页片表面，避免开关门过程中剐蹭门板或门框的接触面。中间的铰接轴采用隐藏式卷边结构，轴与页片的卷边配合间隙控制在0.1mm以内，既保证开合过程无卡顿松旷，又能避免长期使用后轴销脱出的问题。安装边界方面，合页展开后总长度适配常规30-40mm厚度的门板，页片宽度在闭合状态下不会突出门板侧边，安装时仅需在门板与门框对应位置开出深度1.5mm的浅沉台，即可实现合页的内嵌式安装，无需额外开凿深槽，降低现场安装的加工难度。功能特性上，金属基材的选用保证了合页的承重能力，单组合页可承载15kg以内的门板重量，常规室内门安装两组合页即可满足长期开合的强度要求，波浪纹理的凹槽结构还能在一定程度上提升页片的结构刚性，减少长期承重后的页片变形量。实际选型过程中，需要注意合页的开合角度最大可达180度，适配无门套的隐形门、平开门场景，若用于带门套的常规室内门，可根据门套厚度调整安装位置，避免开合过程中页片与门套发生干涉。建模过程中，波浪纹理的曲率经过反复调整，既保证纹理的视觉流畅度，又不会在纹理凹槽处出现应力集中的问题，沉头孔的位置公差控制在0.05mm以内，保证实物加工后安装孔位能与门板预钻孔精准对齐，减少现场安装的调整工作量。铰接轴的两端做了圆弧收边处理，不会出现锋利边角划伤安装人员或用户的情况，页片的所有边缘都做了0.2mm的倒角去毛刺处理，符合五金配件的安全使用标准。
